Ford Fusion: Приборная панель и консоль / Приборная панель. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы разрядить резервный источник питания. Несоблюдение этой инструкции может привести к серьезной травме или смерти в случае случайного развертывание.

   Если неисправность SRS присутствует, перейдите к шагу 3. В противном случае выключите зажигание, подождите не менее одной минуты и перейдите к шагу 4.


1. Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Восстановите хладагент.
   См.: Рекуперация, вакуумирование и заправка системы кондиционирования воздуха (A/C) — автомобили с: хладагентом R1234YF (412-00 Система климат-контроля — общая информация, общие процедуры).


Автомобили с двигателем 2,7 л.

1. Снимите воздухоочиститель.
   См.: Воздухоочиститель (303-12D Распределение и фильтрация впускного воздуха — 2,7 л EcoBoost (238 кВт/324 л.с.), Снятие и установка).


Все автомобили

1. ПРИМЕЧАНИЕ: Если есть.

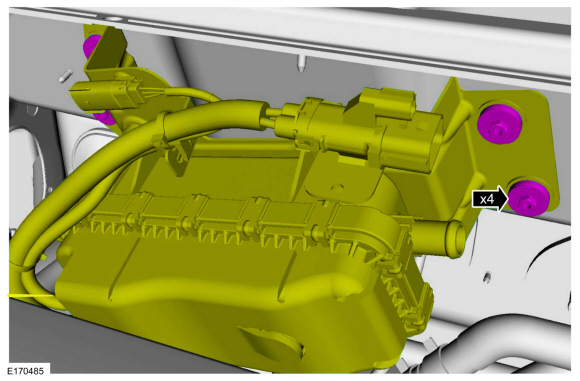

   Выверните болты и отложите обогреватель салона в сторону.
   Крутящий момент: 53 фунта на дюйм (6 Нм)

1. ПРИМЕЧАНИЕ: Убедитесь, что все отверстия закрыты.

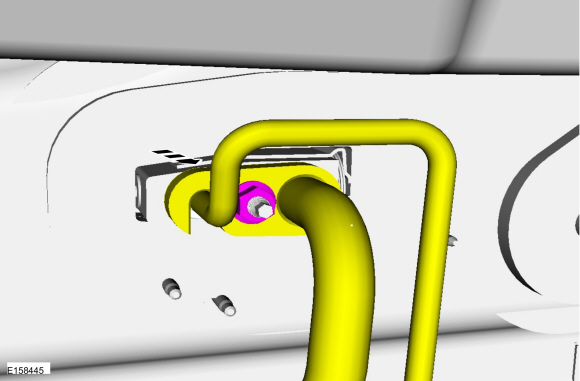

   Снимите гайку трубы испарителя, отложите фланец и трубу в сторону.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

1.



   ПРЕДУПРЕЖДЕНИЕ: При сбросе давления в системе охлаждения закройте крышку расширительного бачка охлаждающей жидкости плотной тканью.

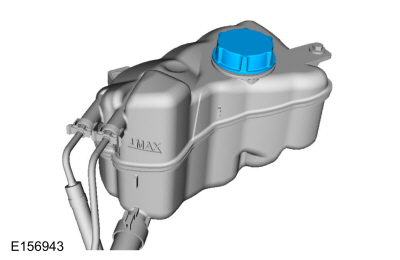

   Медленно сбросьте давление в системе охлаждения. поверните крышку дегазационного баллона на 2–3 оборота и снимите дегазационную пробку. крышка от бутылки.


1. ПРИМЕЧАНИЕ: Будьте готовы собрать вытекающую жидкость.

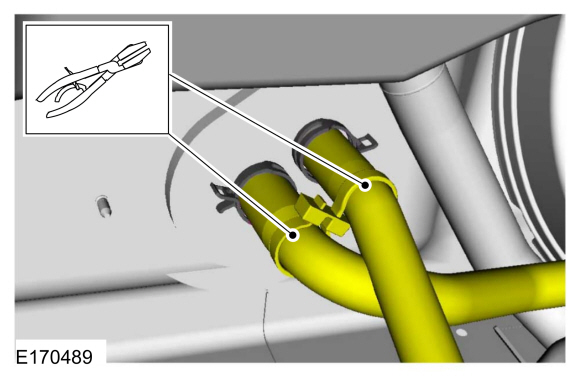

   Установите клещи для зажима шлангов на шланги охлаждающей жидкости, ослабьте хомуты шлангов и отсоедините шланги охлаждающей жидкости.
   Используйте общее оборудование: Хомут(ы) для шланга

1. С обеих сторон снимите переднюю дверь.
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).


Полицейские машины

1. Отверните болты, гайки, освободите фиксаторы жгута и снимите пластину.
   Крутящий момент: 55 фунтов на дюйм (6,2 Нм)

1.

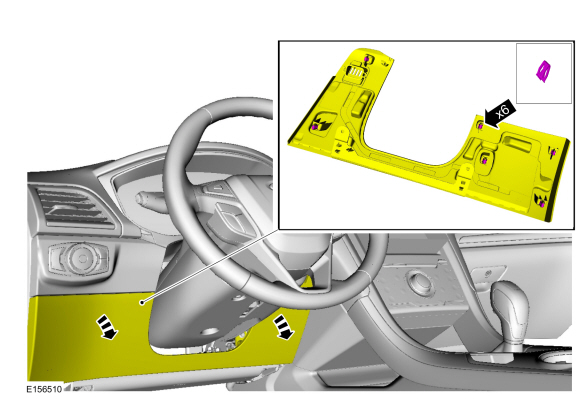

   Освободите фиксаторы и снимите левую нижнюю панель отделки.

   • Отсоедините электрические разъемы.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

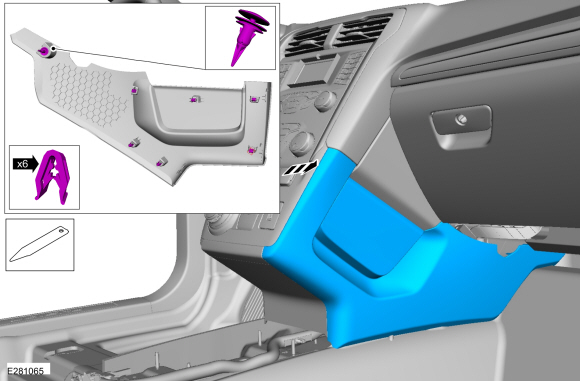

1. Освободите фиксаторы и снимите правую нижнюю панель отделки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

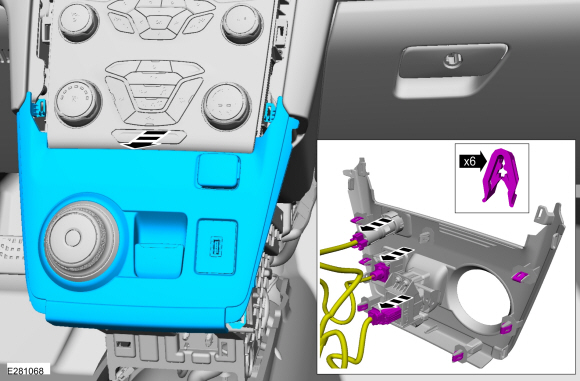

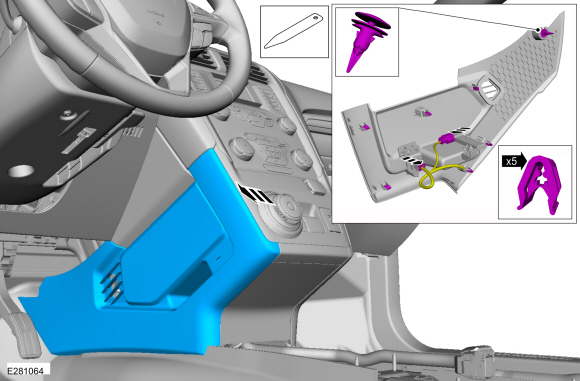

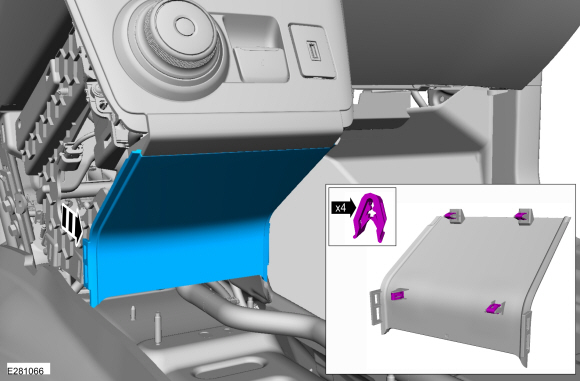

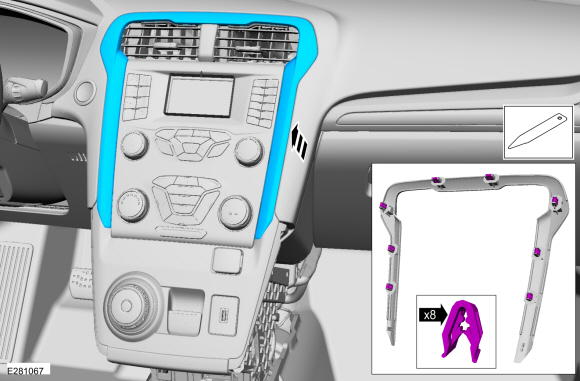

1. Освободите зажимы и снимите центральную нижнюю панель отделки.

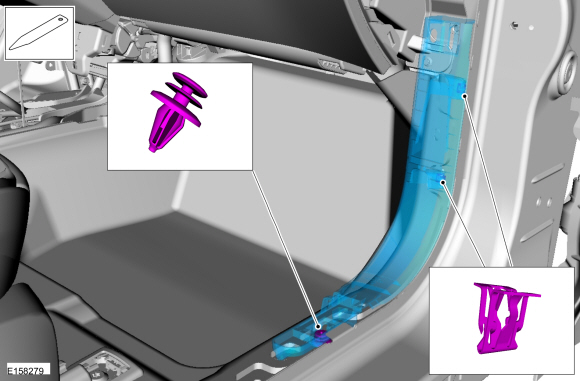

1. Освободите зажимы и снимите панель отделки центральной стойки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.
   Освободите зажимы и снимите панель отделки селектора.

   • Отсоедините электрические разъемы.


1.

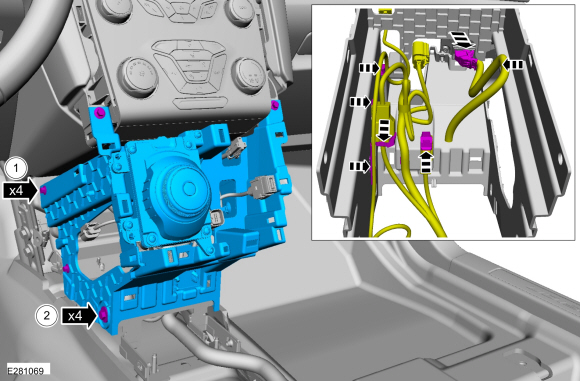

   Выверните болты, отсоедините электрические разъемы, освободите фиксаторы жгута и снимите монтажный кронштейн селектора.

   1. Снимите болты.
      Крутящий момент: 55 фунтов на дюйм (6,2 Нм)
   2. Снимите болты.
      Крутящий момент: 18 фунтов на дюйм (2,05 Нм)

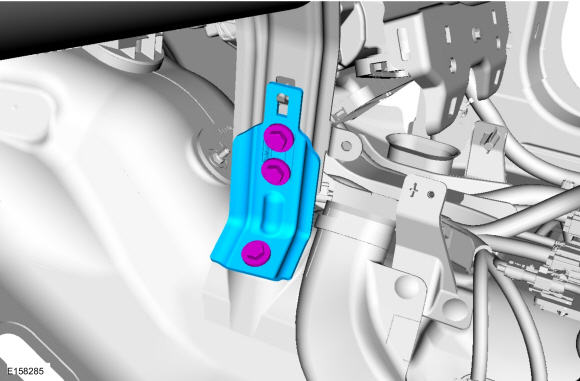

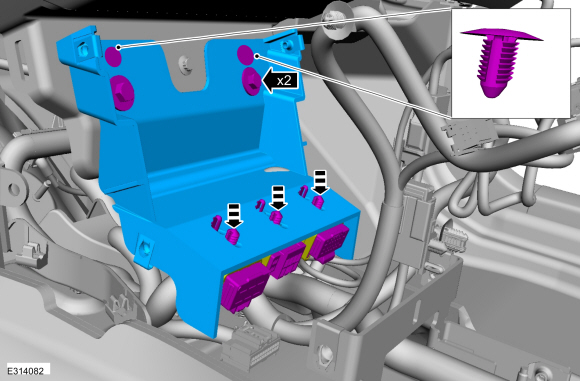

1. Выверните болты, отсоедините нажимные штифты жгута, нажимные штифты кронштейна и снимите кронштейн.


Все транспортные средства, кроме полиции

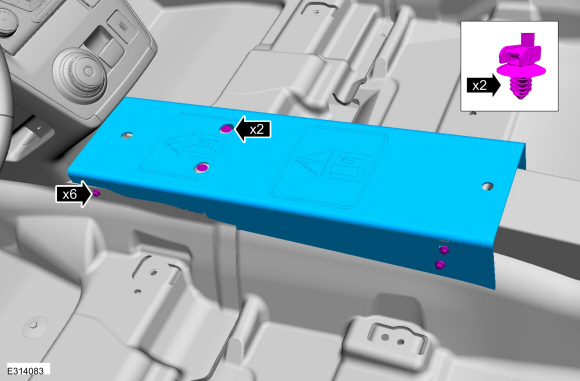

1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Если имеется, снимите рычаг селектора в сборе.


1. Если имеется, снимите рычаг переключения передач.


Все автомобили

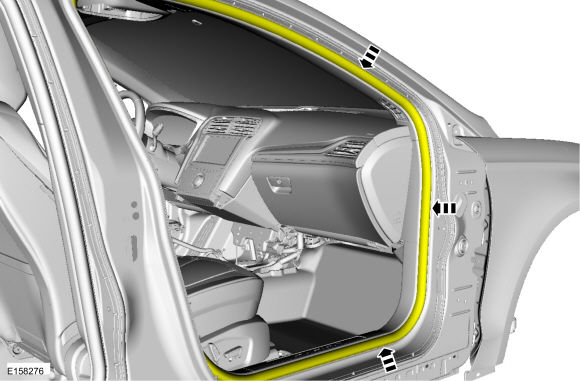

1. С обеих сторон.
   Отложите уплотнитель передней двери в сторону.


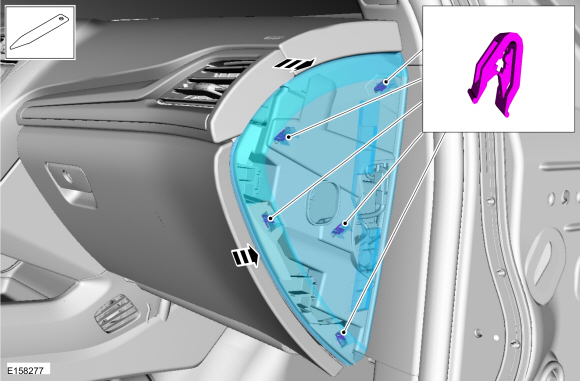

1. С обеих сторон.
   Освободите зажимы и снимите боковую облицовку приборной панели.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

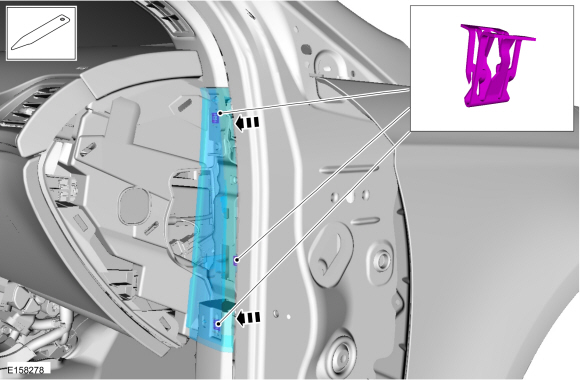

1. С обеих сторон.
   Снимите боковую панель отделки капота.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. С обеих сторон.

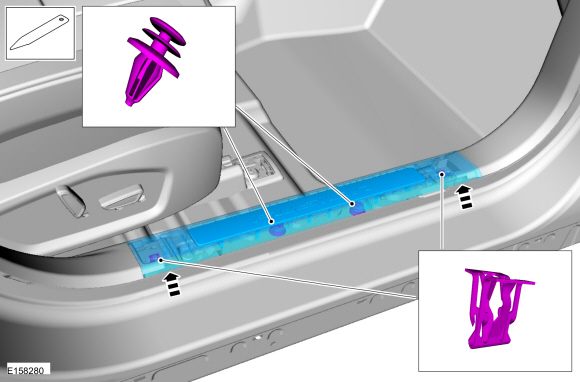

   Освободите фиксаторы и снимите накладку порога.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. С обеих сторон.
   Освободите фиксаторы и снимите нижнюю панель отделки капота.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. С обеих сторон снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

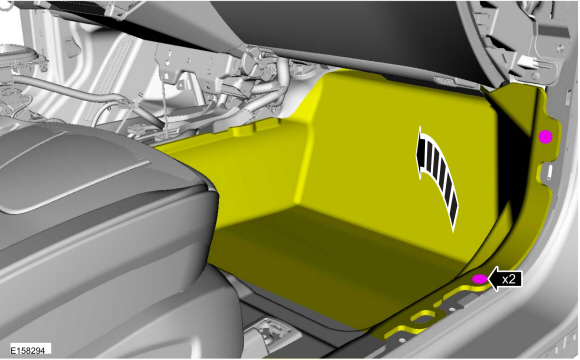

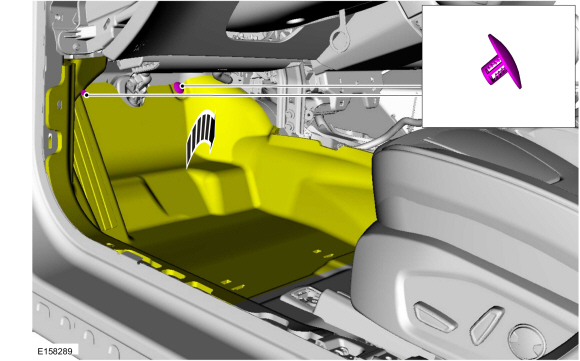

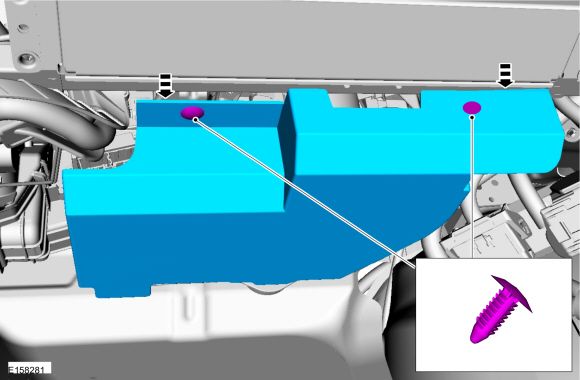

1. Снимите нажимные штифты и правую панель изолятора.

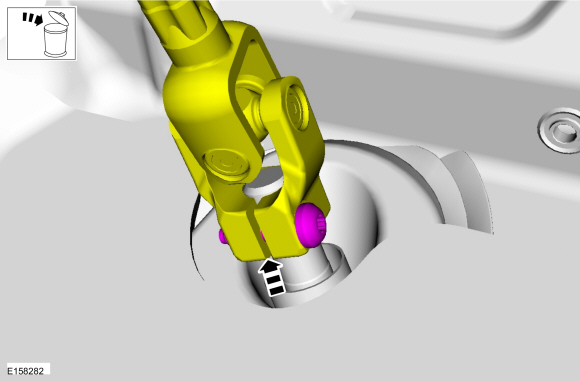

1. УВЕДОМЛЕНИЕ: Не позволяйте рулевому колесу вращаться во время рулевой вал отсоединен, или может быть повреждена часовая пружина. результат.

   Снять и выбросить рулевую колонку болт крепления вала к рулевому механизму и отсоедините вал рулевой колонки от рулевого механизма.
   Крутящий момент: 21 фунт-фут (28 Нм)

1. Отложите правый ковер в сторону.


1. Снимите ручку открывания замка капота.
   См.: Рукоятка открывания замка капота (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).


1. Удалите нажимные штифты и отложите левый ковер в сторону.

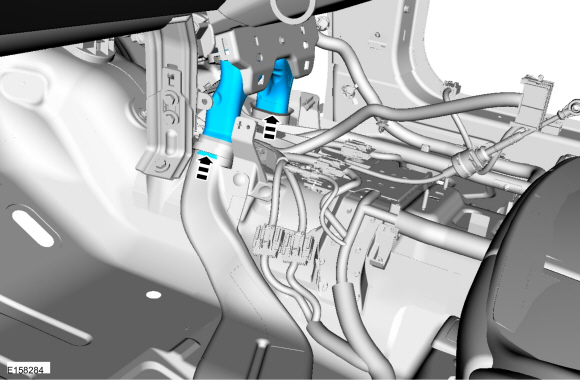

1. Снимите болт и воздуховод HVAC.


1. Снимите воздуховод ОВиК.


1. Снимите болты и центральную распорку панели приборов.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы разрядить резервный источник питания. Зажигание должно оставаться ВЫКЛЮЧЕННЫМ до ремонта. завершено. Несоблюдение этого указания может привести к серьезным травмы или смерть в случае случайного срабатывания.

   • Выключите зажигание, подождите не менее одной минуты.

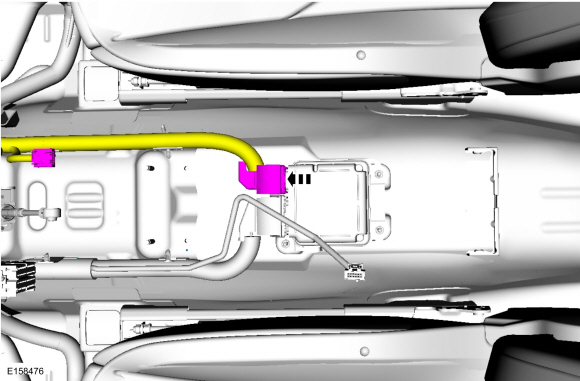

   • Отсоедините электрический разъем.

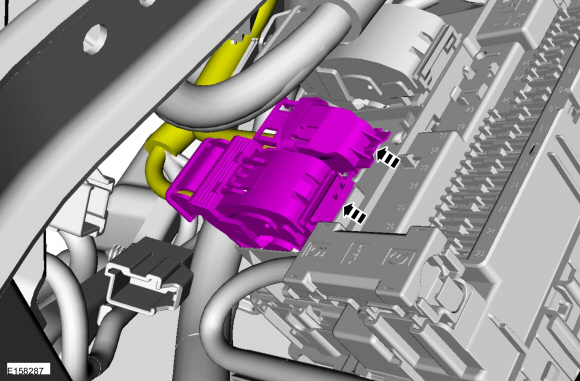

1. Отсоедините электрические разъемы.


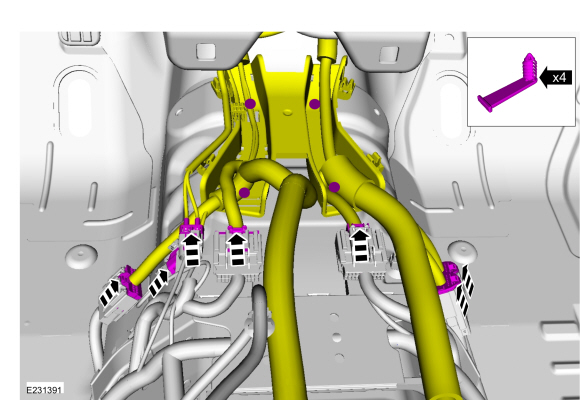

1. Отсоедините электрические разъемы и отложите лоток проводки в сторону.


1. Освободите фиксаторы и отведите в сторону отделку приборной панели.

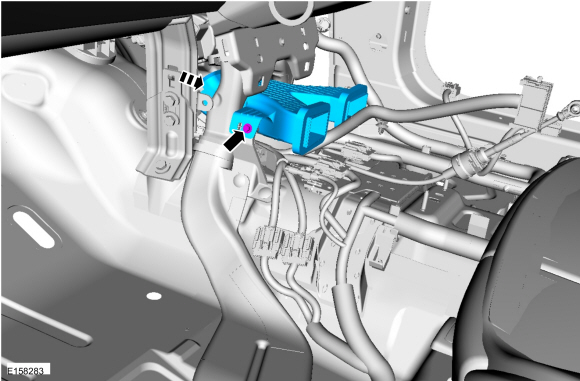

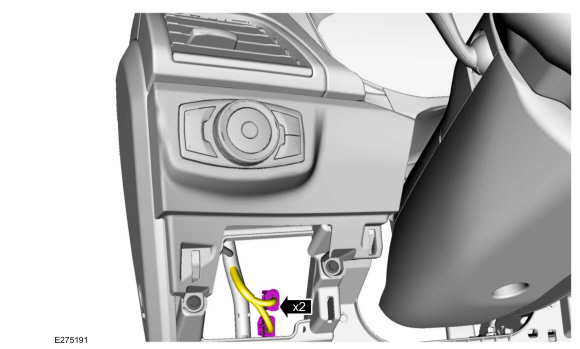

1. Через отверстие отсоедините электрические разъемы BCM.


1. ПРИМЕЧАНИЕ: Левая сторона панели приборов.

   Отсоедините электрические разъемы BCM.


1. ПРИМЕЧАНИЕ: Правая сторона панели приборов.

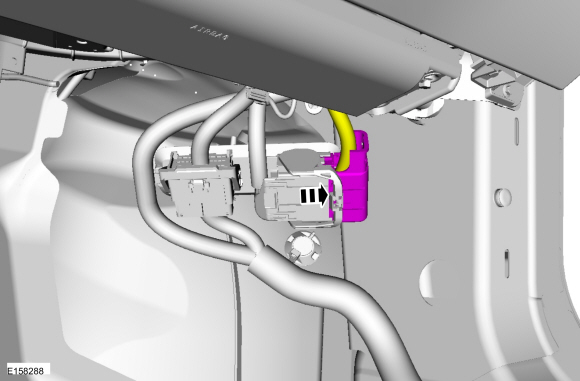

   Отсоедините электрический разъем.


1. ПРИМЕЧАНИЕ: Если есть.

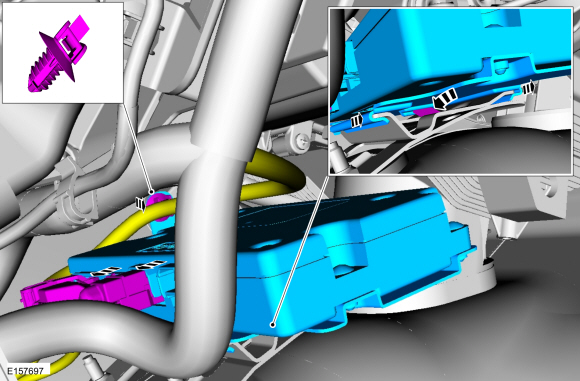

   Отсоедините электрические разъемы и освободите фиксатор жгута проводов. Отпустите вкладки и удалите APIM.


1. Снимите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

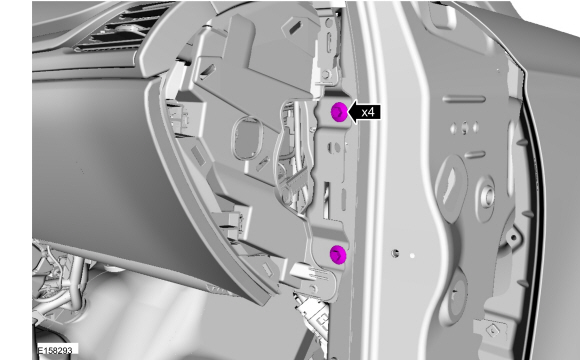

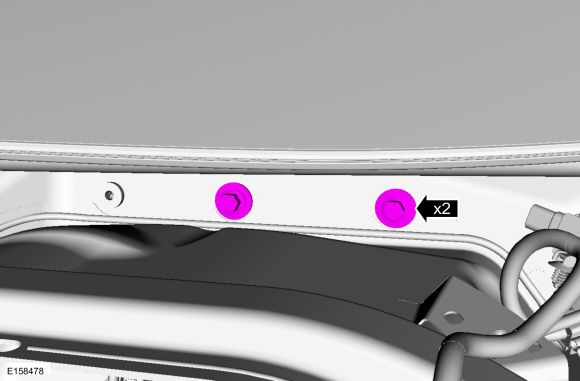

1. Снимите болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. С обеих сторон.

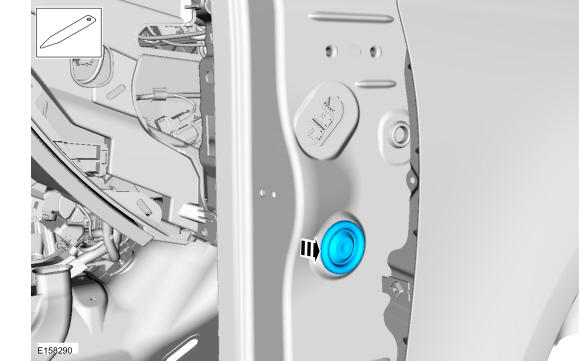

   Снимите крышку болта крепления стойки А к внутренней поперечной балке.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. С обеих сторон.

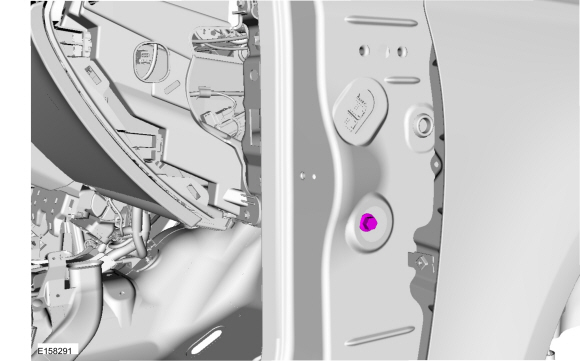

   Снимите болт крепления стойки А к поперечной балке автомобиля.
   Крутящий момент: 26 фунт-футов (35 Нм)

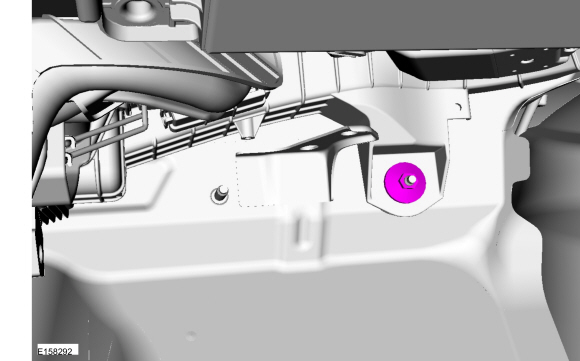

1. Снимите гайку HVAC.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. С обеих сторон.
   Снимите болты крепления панели приборов.
   Крутящий момент: 17 фунт-футов (22,5 Нм)

1. ПРИМЕЧАНИЕ: При снятии приборной панели с автомобиля следите за тем, чтобы не повредить приборную панель.

   ПРИМЕЧАНИЕ: Убедитесь, что все электрические разъемы и проводка не мешается перед снятием панели приборов или повреждением к компонентам может произойти.

   Поверните приборную панель лицевой стороной вниз и снимите ее через проем левой передней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Если SRS был обесточен, повторно включите SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Заполните и прокачайте систему охлаждения.
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03D Охлаждение двигателя — 2,7 л EcoBoost (238 кВт/324 л.с.), Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя — 2,5 л Duratec (125 кВт/170 л.с.), Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03B Охлаждение двигателя — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03D Охлаждение двигателя — 2,7 л EcoBoost (238 кВт/324 л.с.), Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03B Охлаждение двигателя — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя — 2,5 л Duratec (125 кВт/170 л.с.), Общие процедуры).
