Ford Fusion: помощь при парковке / камера заднего вида

ВНИМАНИЕ: Камера заднего вида система является дополнением обратной помощи устройство, которое по-прежнему требует, чтобы драйвер использовал это в сочетании с интерьером и наружные зеркала для максимального охвата.

ВНИМАНИЕ: Объекты, находящиеся близко в угол бампера или под бампер может быть не виден на экран из-за ограниченного охвата система камеры.

ВНИМАНИЕ: дайте задним ходом вашему автомобилю медленно. Несоблюдение этой инструкции может привести к потере контроля над вашим транспортным средством, телесные повреждения или смерть.

ВНИМАНИЕ: Будьте осторожны, когда задняя грузовая дверь приоткрыта. Если задний груз дверь приоткрыта, камера будет вне положение и видеоизображение могут быть неправильно. Все указания исчезают, когда задняя грузовая дверь приоткрыта. Неспособность следование этой инструкции может привести к личный вред.

ВНИМАНИЕ: Будьте осторожны, когда включение или выключение функций камеры при коробка передач не в паркинге (P). Делать Убедитесь, что ваш автомобиль не движется.

Система камеры заднего вида обеспечивает видеоизображение области позади вас транспортное средство.

Во время работы на экране появляются линии. дисплей, который представляет путь вашего автомобиля и близость к объектам позади вас транспортное средство.

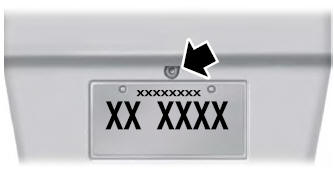

Камера находится на багаже дверь купе.

Использование системы камеры заднего вида

Система камеры заднего вида отображает что находится позади вашего автомобиля, когда вы размещаете передача заднего хода (R).

Примечание. Система обнаружения заднего хода не эффективен на скорости выше 7 миль в час (12 км/ч) и может не обнаруживать определенные угловые или движущиеся объекты.

Система использует три типа направляющих для помочь вам увидеть, что находится позади вашего автомобиля:

• Активные направляющие: Показать предполагаемые пути вашего автомобиля при движении задним ходом.
• Фиксированные направляющие: показать фактический путь ваш автомобиль приближается во время движения задним ходом по прямой. Это может быть полезно при движении задним ходом на парковочное место или согласование вашего автомобиля с другим объект позади вас.
• Осевая линия: помогает выровнять центр вашего автомобиля с объектом (для например, трейлер).

Примечание: Если коробка передач находится в режиме заднего хода (R) а багажник приоткрыт, нет камера заднего вида показывает дисплей.

Камера может работать неправильно при следующих условиях:

• Ночное время или темные участки, если один или оба фонари заднего хода не работают.
• Грязь, вода или мусор мешают вид камеры. Очистите линзу с помощью мягкая ткань без ворса и неабразивная очиститель.
• Задняя часть вашего автомобиля повреждена или повреждения, в результате чего камера стать несоосным.

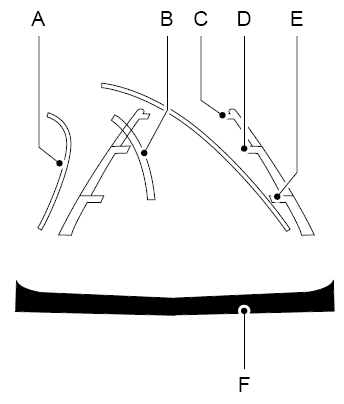

Руководство по работе с камерой

Примечание. Активные направляющие доступны только когда коробка передач находится в режиме заднего хода (R).

1. Активные рекомендации
2. Осевая линия
3. Фиксированная направляющая: Зеленая зона
4. Фиксированная направляющая: желтая зона
5. Фиксированная направляющая: Красная зона
6. Задний бампер

Активные направляющие отображаются только с фиксированными методические рекомендации. Чтобы использовать активные направляющие, поверните рулевое колесо, чтобы указать руководящие принципы к намеченному пути. Если рулевое управление положение колеса меняется при движении задним ходом, ваш автомобиль может отличаться от оригинала намеченный путь.

Фиксированные и активные направляющие исчезают и в зависимости от руля позиция. Активные рекомендации не дисплей, когда положение рулевого колеса прямо.

Всегда соблюдайте осторожность при движении задним ходом. Объекты в красной зоне находятся ближе всего к вашему транспортное средство и объекты в зеленой зоне дальше. Объекты становятся ближе ваш автомобиль, когда они движутся от зеленого зону в желтую или красную зоны. Использовать боковые зеркала и зеркало заднего вида для получить лучшее покрытие с обеих сторон и сзади вашего автомобиля.

Системные настройки камеры

Вы можете получить доступ к камере заднего вида настройки системы через экран дисплея.

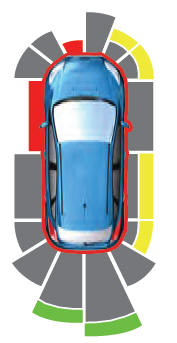

Усовершенствованные системы помощи при парковке или Park Pilot (при наличии)

Система использует красный, желтый и зеленый цвета. основные моменты, которые появляются поверх видео изображения, когда любая из сенсорных систем обнаружить объект.

Выбираемые настройки для этой функции включены. и ВЫКЛ.

Ручной зум

ПРЕДУПРЕЖДЕНИЕ: Когда ручной зум включена, вся область позади вашего автомобиля может не показывать. Будьте в курсе вашего окружения при использовании функции ручного масштабирования.

Примечание. Ручной зум доступен только при передача находится в обратном направлении (R).

Примечание. При включении ручного масштабирования только показана центральная линия.

Выбираемые настройки для этой функции увеличить (+) и уменьшить (-). нажмите символ на экране камеры, чтобы изменить вид. Значение по умолчанию — Zoom OFF.

Это позволяет получить более близкое представление о объект позади вашего автомобиля. Увеличенный изображение сохраняет бампер на изображении, чтобы предоставить ссылку. Зум только активен при включении передачи заднего хода (Р).

Задержка задней камеры

Выбираемые настройки для этой функции включены. и ВЫКЛ.

Настройка по умолчанию для задней камеры задержка выключена.

При переключении передачи из задний ход (R) и любую передачу, кроме парковаться (P), изображение с камеры остается в отображать до:

• Скорость вашего автомобиля достаточна увеличивается.
• Вы переводите свой автомобиль в парк (P).
