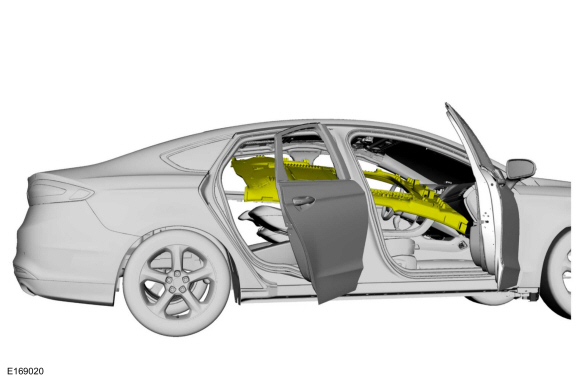

Каркас панели открывания крыши. Снятие и установка

Удаление

1. 1
   При замене рамы панели открывания крыши снимите дефлектор.
   См.: Дефлектор воздуха (501-17 Панель проема крыши, снятие и установка).
2. 2
   Полностью закройте стекло панели открывания крыши.
3. 3
   Снимите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
4. 4
   С обеих сторон снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
5. 5
   С обеих сторон снимите панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
6. 6
   С обеих сторон снимите верхнюю панель отделки задней стойки.
   См.: Панель верхней отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
7. 7
   Снимите подголовник пассажирского сиденья, установите пассажирское сиденье в полностью откинутом назад и полностью откинутом положении.



8. 8
   Установите сиденье водителя в крайнее переднее и полностью откинутое положение.



9. 9
   Если есть.


   1. Освободите защелки верхней крышки зеркала заднего вида.

   2. Снимите верхнюю крышку зеркала заднего вида.



10. 10
    Если есть.

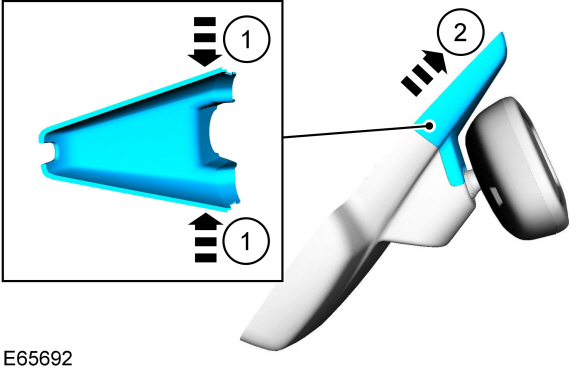

    1. Освободите защелки нижнего кожуха зеркала заднего вида, нажав на боковые стороны.

    2. Снимите нижнюю крышку зеркала заднего вида.



11. 11
    Если есть.
    Отсоедините электрические разъемы зеркала заднего вида.



12. 12
    С обеих сторон.
    Снимите солнцезащитные козырьки.


    1. Снимите стопорную крышку.

    2. Отпустите клип.

    3. Снимите солнцезащитный козырек.

    4. Если есть.
       Отсоедините электрический разъем.



13. 13
    С обеих сторон.
    Снимите фиксатор и клипсу солнцезащитного козырька.



14. 14
    С обеих сторон.
    Снимите крышки фиксаторов, фиксаторы и ручку захвата.



15. 15
    С обеих сторон.
    Отсоедините фиксаторы жгута проводов.



16. 16

    УВЕДОМЛЕНИЕ: При отпускании магнитов вокруг проема в крыше области панели, потяните вниз пластиковый усилитель обшивки потолка между может привести к повреждению потолка и крыши или повреждению потолка.

    Осторожно освободите семь магнитов и два направляющих штифта и магниты.



17. 17
    Расположите хедлайнер, как показано на рисунке.



18. 18
    Отсоедините сливные шланги панели проема крыши от углов рамы панели проема крыши.



19. 19
    С помощью помощника.
    Отсоедините электрический разъем электродвигателя панели открывания крыши, выверните болты рамы панели открывания крыши.
    Крутящий момент: 106 фунтов на дюйм (12 Н·м)



20. 20
    С помощью помощника.
    Снимите раму панели проема крыши.



Монтаж

1. 1

   УВЕДОМЛЕНИЕ: Регулировка синхронизации должна быть выполнена до установки двигателя.

   Если устанавливается новая рама панели проема крыши, перемещайте детали в следующем порядке.


   • Выполните регулировку фаз газораспределения и переместите электродвигатель панели открывания крыши.
     См.: Регулировка синхронизации (501-17 Панель открывания крыши, Общие процедуры).

   • Перенесите панель жалюзи проема крыши.

   • Перенесите сборку желоба.

   • Перенесите щит панели проема крыши.
2. 2
   Для установки выполните процедуру удаления в обратном порядке.
