Ford Fusion: Панель проема крыши / Панель проема крыши. Описание и работа

Панель открытия крыши

Панель проема крыши состоит из следующих элементов:

• Дефлектор воздуха
• Сборка желоба
• Стеклянная панель открывания крыши
• Электродвигатель/модуль открывания крыши
• Щиток панели проема крыши
• Выключатель панели открывания крыши
• Сливные шланги панели проема крыши
• Шторка открывания крыши

Панель открывания крыши представляет собой стеклянную панель с электронным управлением, которая может открываться, закрываться или наклоняться (положение вентиляции) панелью открывания крыши переключатель управления. При срабатывании переключателя сигнал заземления подается на электродвигатель/модуль открывания крыши. Панель открывания крыши использует интегрированный двигатель и модуль, который обслуживается как единое целое. Крыша открывающаяся панель имеет функции открытия и закрытия одним касанием, которые активируется при касании переключателя на символах открытия, закрытия или вентиляции.

двигатель панели открывания крыши должен быть инициализирован при проведении ремонта из любой части системы панелей открывания крыши или когда крыша двигатель открывающейся панели, стекло, сборка или дефлектор воздуха сняты или заменены по какой-либо причине.
Для получения дополнительной информации см.: Инициализация панели открывания крыши с электроприводом (501-17 Панель открывания крыши, общие процедуры).

Переключатель и элементы управления

переключатель управления панелью открывания крыши встроен в потолочную панель консоль вместе с другими элементами управления и внутренним освещением. Открытие крыши щитовой выключатель обслуживается в сборе с накладкой консоль. Переключатель управления панелью открывания крыши является сенсорным. переключатель, который не имеет движения или звука, чтобы указать, что переключатель был активирован. Если коснуться переключателя между кнопками, он не примет команда. Когда это произойдет, отодвиньте палец на несколько дюймов от переключатель, позволяющий сенсорной системе сбросить настройки и принять новое прикосновение команда.

Когда стекло панели проема крыши находится в полностью закрытом положении, касаясь символ открытого выключателя панели открывания крыши активирует функция открытия в одно касание. В режиме открытия одним касанием (кроме вентиляции), прикосновение к любому символу переключателя панели открывания крыши отменит одним касанием и поместите стекло в это конкретное положение.

С стекло панели проема крыши в любом открытом положении, касаясь крыши символ закрытия переключателя управления открывающейся панелью активирует одно касание закрыть функцию. В режиме закрытия одним нажатием (кроме вентиляционного отверстия) прикосновение к любому символ переключателя управления панелью открывания крыши отменит функцию «в одно касание». операции и поместите стекло в это конкретное положение. Изобретать режим открытия или закрытия одним касанием, операция одним касанием не будет выполняться вручную отмена. Ближе к концу хода вперед задняя часть крыши открывающееся стекло панели перемещается вверх на 2 рычагах подъемника. Это позволяет герметичное уплотнение при закрытом стекле панели проема крыши.

Если препятствие касается передней кромки стекла панели проема крыши во время закрывания одним касанием стекло открывающейся панели крыши в обратном направлении и откройте примерно до среднего положения и остановитесь. Оператор не может остановить это открытое движение после того, как оно началось.

Если препятствие касается задней кромки стекла панели проема крыши во время закрытия форточки одним касанием стекло открывающейся панели крыши в обратном направлении к открытому положению вентиляции.

Когда стекло панели проема крыши находится в закрытом положении, касаясь Символ вентиляционного выключателя панели открывания крыши активирует функция открытия вентиляционного отверстия одним касанием. Когда стекло панели проема крыши находится в вентиляционное отверстие, коснувшись переключателя управления панелью открывания крыши, закрыть символ активирует функцию закрытия вентиляционного отверстия одним касанием.

Глобальное открытие/закрытие

ПРИМЕЧАНИЕ: Функция глобального открытия/закрытия может быть включена/отключена с помощью клиент, следуя процедуре, указанной в Литературе владельца. Полный список доступных программируемых параметров см. Конфигурация модуля в разделе 418-01.

глобальная функция открытия/закрытия активируется только при выключенном зажигании и вспомогательное реле с задержкой не активно. Его можно активировать с помощью нажатие и удержание кнопки разблокировки RKE в течение 2 секунд. BCM затем посылает сигнал на глобальную разомкнутую цепь, чтобы открыть обе передние двери окна и панель проема крыши (при наличии) перемещаются в ВЕНТИЛЯЦИЮ позиция. Нажатие и удержание кнопки блокировки на передатчике RKE приводит к закрытию окон и потолочной панели (при наличии).

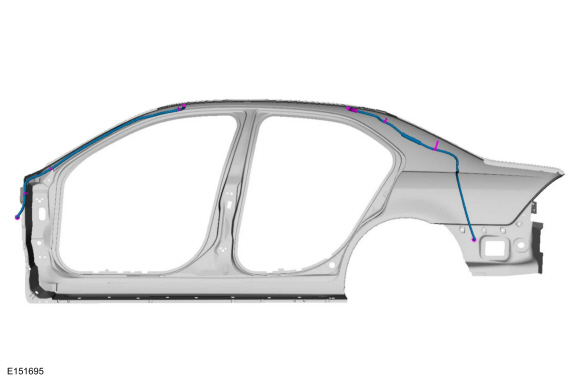

Прокладка дренажного шланга в панели проема крыши
