Сборка желоба. Снятие и установка

Удаление

1. 1
   Снимите раму панели проема крыши.
   См.: Каркас панели проема крыши (501-17 Панель проема крыши, снятие и установка).
2. 2
   Снимите щиток панели проема крыши.


   1. Снимите фиксаторы.

   2. Сдвиньте щиток панели проема крыши назад и снимите щиток панели проема крыши с направляющей.



3. 3

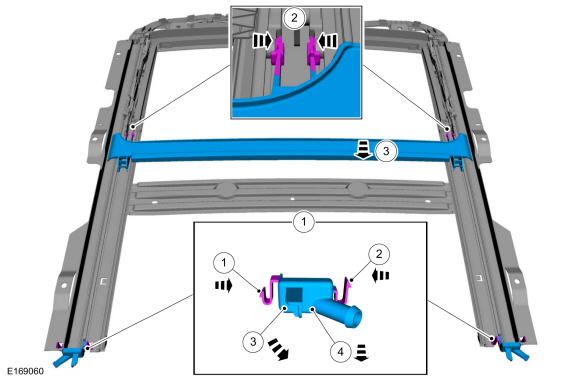

   Снимите желоб в сборе.


   1. Снимите сливной стакан, вдавив защелки, поворачивая сливной стакан вниз по направлению к внешней стороне автомобиля и вниз.

   2. Нажмите на фиксаторы узла желоба на направляющей, чтобы освободить узел желоба от направляющей.

   3. Аккуратно снимите узел желоба.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
