Панель крыши. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. 1

   УВЕДОМЛЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   УВЕДОМЛЕНИЕ: Адекватно защитить все стекла, наружную отделку и отделку салона от загрязнений в течение всей процедуры ремонта.

   Удалите следующие элементы:


   1. См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).

   2. Обесточьте SRS.
      См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

   3. Снимите хедлайнер.
      См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).

   4. Снимите боковые воздушные завесы.
      См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

   5. Снимите ветровое и заднее стекло.
      См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).

   6. Снимите антенну аудиоблока.
      См.: Антенна аудиоблока (415-00 Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC/аудиосистема Sony) .
      См.: Антенна аудиоблока (415-00 Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/синхронизация) .
      См.: Антенна аудиоблока (415-00 Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3, Снятие и установка).
2. 2
   Аккуратно обрежьте внутреннюю кромку желоба панели крыши с каждой стороны.
   Используйте общее оборудование: сферический резак
3. 3
   Удалите точечные сварные швы в проеме ветрового стекла.
   Используйте общее оборудование: сверло для точечной сварки



4. 4
   Удалите точечные сварные швы в области проема стекла заднего стекла.
   Используйте общее оборудование: сверло для точечной сварки



5. 5
   Отделите панель крыши от арматуры крыши.
   Используйте общее снаряжение: нож



6. 6

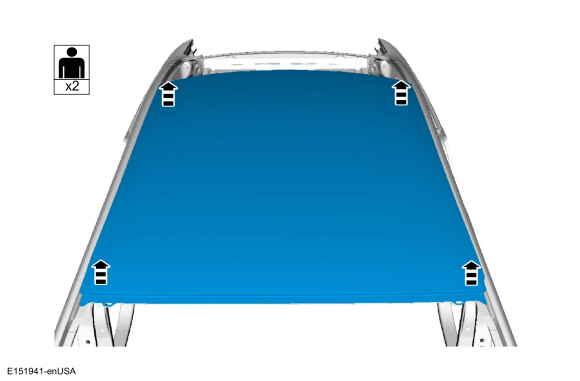

   С помощью помощника снимите панель крыши.



7. 7
   Снимите оставшуюся часть фланца внешней панели крыши.
   Используйте общее оборудование: измельчитель



8. 8
   Очистите участок и удалите все остатки.



Монтаж

1. 1
   Отшлифуйте область сопряжения фланца с панелью крыши.
   Используйте общее оборудование: измельчитель



2. 2
   С помощью помощника установите панель крыши на автомобиль.



3. 3
   Правильно выровняйте и отметьте панель крыши относительно автомобиля.



4. 4
   С помощью помощника снимите панель крыши.



5. 5
   Отшлифуйте область сопряжения фланца сменной панели крыши.



6. 6
   Нанесите клей и герметик, как указано.


   1. Гибкий пенный герметик.
      Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

   2. Клей для склеивания металлов
      Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B



7. 7
   С помощью помощника установите и выровняйте внешнюю панель крыши.



8. 8
   Плотно зажмите (не повредив) внешнюю панель крыши.
   Используйте общее оборудование: плоскогубцы с фиксатором



9. 9
   Приварите контактной точечной сваркой фланец проема ветрового стекла.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



10. 10
    Точечная сварка сопротивлением в области проема стекла заднего стекла.
    Используйте основное оборудование: оборудование для контактной точечной сварки.



11. 11
    Установите колодки NVH.



12. 12
    Нанесите герметик для швов.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM



13. 13
    Окрасьте панель крыши с помощью системы окраски, одобренной Ford.
14. 14
    Установите следующие элементы:


    1. Установите антенну аудиоблока.
       См.: Антенна аудиоблока (415-00 Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC/аудиосистема Sony) .
       См.: Антенна аудиоблока (415-00 Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/синхронизация) .
       См.: Антенна аудиоблока (415-00 Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3, Снятие и установка).

    2. Установите неподвижное стекло.
       См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).

    3. Установите боковые воздушные завесы.
       См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

    4. Установите хедлайнер.
       См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).

    5. Перезагрузите SRS.
       См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
