Армирование крыши. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

1. 1
   Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
2. 2
   Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
3. 3
   Снимите крышу.
   См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
4. 4

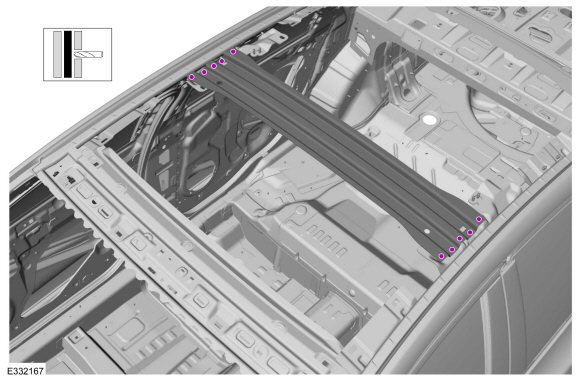

   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки



5. 5

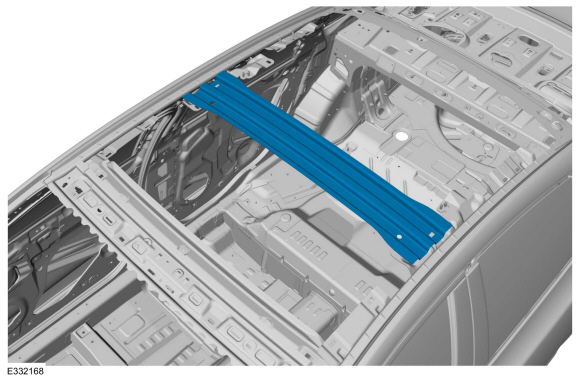

   Снимите усиление крыши.



Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60 °C. Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60 °C или ниже, время выпекания 45 минут или меньше. Температура выше 60 °C или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60 °C, Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

1. 1

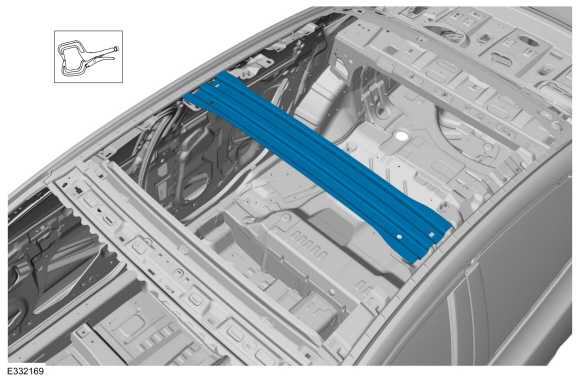

   Установите, правильно расположите и закрепите арматуру крыши.
   Используйте общее оборудование: плоскогубцы с фиксатором



2. 2

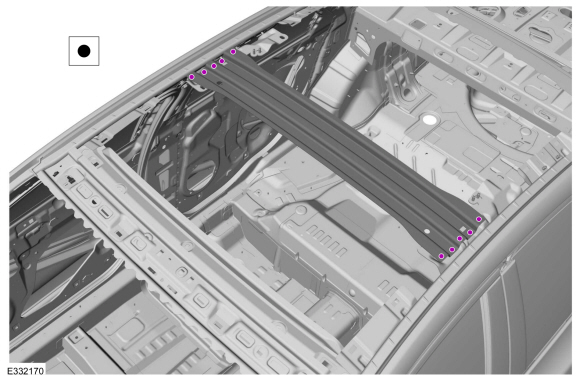

   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



3. 3
   Герметизация швов: Все швы должны быть загерметизированы до производственного уровня.
4. 4
   Установить крышу.
   См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
5. 5
   Перезагрузите SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
