Боковая рейка крыши. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

1. 1
   Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
2. 2
   Снимите боковую шторку безопасности.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
3. 3
   Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
4. 4
   Снимите переднее крыло и брызговик.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
5. 5
   Снимите капот и петли.
6. 6
   Снимите панель крыши.
   См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
   См.: Панель крыши — автомобили с: панелью проема крыши (501-28 Ремонт листового металла крыши, снятие и установка).
7. 7
   Снимите переднюю и заднюю двери.
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
8. 8
   Снимите петли передней и задней дверей и заглушку кузова передней стойки.



9. 9
   Снимите неподвижное стекло боковой панели.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).
10. 10
    Удалите сварные швы и расположите в стороне передний и задний коллекторы крыши и, если имеется, дугу крыши.



11. 11
    Аккуратно разрежьте только внешняя панель .
    Используйте общее оборудование: пневматическая пила
    Используйте общее оборудование: сферический резак



12. 12
    Удалить сварные швы
    Используйте общее оборудование: сверло для точечной сварки



13. 13
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки

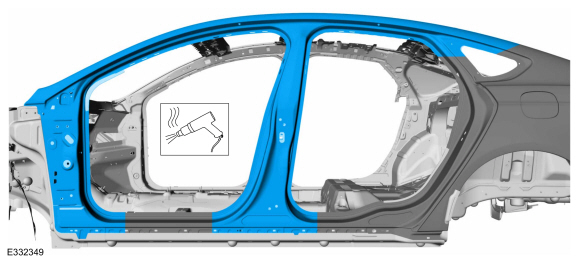

14. 14
    Снимите боковую часть кузова.
    Используйте общее оборудование: фен.



15. 15
    Снимите среднюю стойку.
    См.: Центральная стойка и усиление (501-29 Ремонт листового металла боковой панели, снятие и установка).

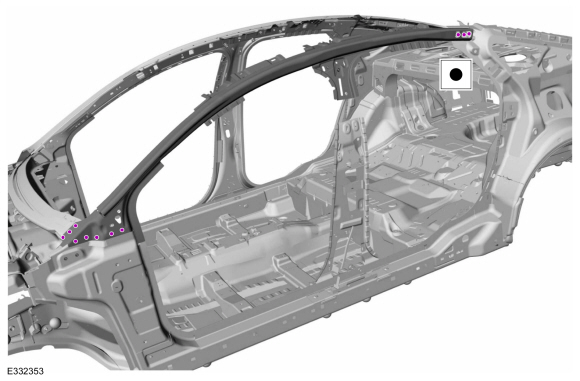

16. 16
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки

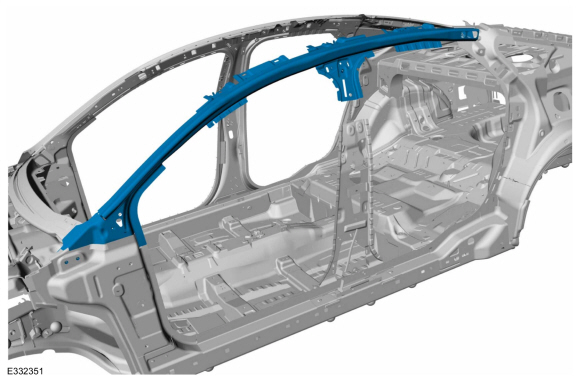

17. 17
    Снимите боковую рейку крыши.



Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60 °C. Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60 °C или ниже, время выпекания 45 минут или меньше. Температура выше 60 °C или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60 °C, Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

1. 1
   Установите, правильно расположите и закрепите боковую рейку крыши.
   Используйте общее оборудование: плоскогубцы с фиксатором



2. 2
   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



3. 3
   Установите среднюю стойку.
   См.: Центральная стойка и усиление (501-29 Ремонт листового металла боковой панели, снятие и установка).
4. 4
   Переместите передний и задний коллектор крыши, хомут дуги крыши и установите сварные швы.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте основное оборудование: оборудование для контактной точечной сварки.



5. 5
   Тщательно измерьте и отрежьте сменную панель дверного проема, чтобы она соответствовала ремонтным отверстиям, и просверлите отверстия под сварку.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак
   Используйте общее оборудование: сверло 8 мм.



6. 6
   Аккуратно измерьте и отрежьте сменную боковую панель, чтобы она соответствовала ремонтируемой зоне.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак



7. 7
   Установите, правильно расположите и зафиксируйте секции панели кузова.
   Используйте общее оборудование: плоскогубцы с фиксатором

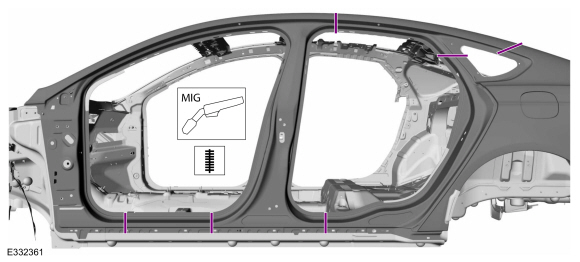

8. 8
   Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

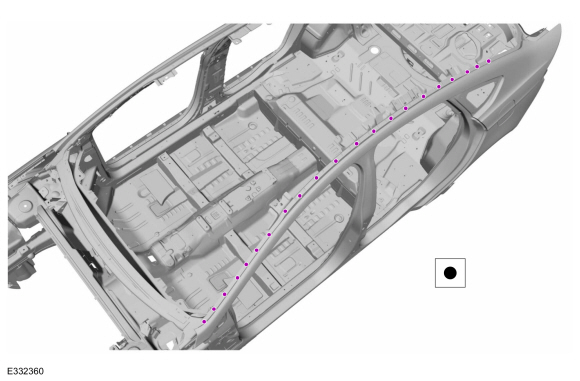

9. 9
   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



10. 10
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

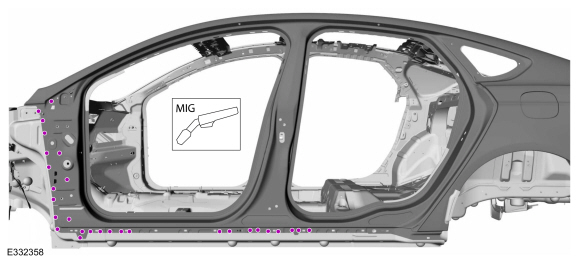

11. 11
    Полностью шов сварить все соединения секций.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG



12. 12
    Обработайте металлом все сварные швы по мере необходимости, используя стандартные методы и материалы для отделки металла.
13. 13
    Установите панель крыши.
    См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
    См.: Панель крыши — автомобили с: панелью проема крыши (501-28 Ремонт листового металла крыши, снятие и установка).
14. 14
    Герметизация швов: Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
15. 15
    Нанесите вспененный герметик NVH в местах, отмеченных при снятии.
    Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121
16. 16
    Окрасьте весь ремонт, используя одобренную Ford систему окраски.
17. 17
    Установите боковую шторку безопасности.
    См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
18. 18
    Установите капот и петли.
19. 19
    Установите петли передней и задней двери и заглушку кузова передней стойки.
    Крутящий момент: 22 фунт-фута (30 Н·м)



20. 20
    Установите переднюю и заднюю двери.
    См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
    См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
21. 21
    Установить фиксатор передней двери.
    Крутящий момент: 16 фунт-футов (22 Н·м)
22. 22
    Установите переднее крыло и брызговик.
    См.: Крыло (501-02 Передние панели кузова, снятие и установка).
    См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
23. 23
    Выровняйте двери.
    См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
    См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).
24. 24
    Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
25. 25
    Перезагрузите SRS.
    См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
