Ford Fusion: Общая информация / Глоссарий символов. Описание и работа

Символы используются внутри графики и в текстовой области для улучшения отображения информации.

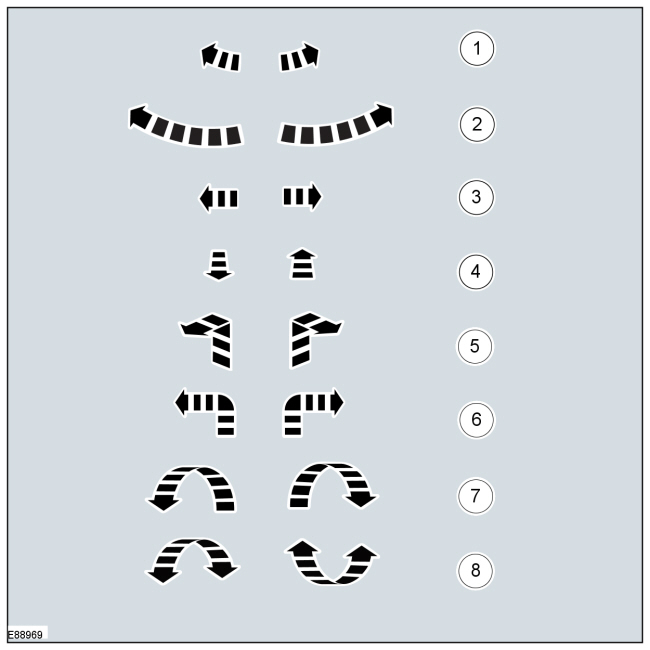

Символы движения

Движение символы предоставляют подробную информацию о движении требуемого компонента. Эти движения компонентов могут быть вращательными или 1-3-мерными. движения.

Элемент	номер части	Описание
1	—	Движение второстепенного компонента по часовой стрелке/против часовой стрелки
2	—	Движение основного компонента по часовой стрелке/против часовой стрелки
3	—	Движение компонента влево/вправо/вверх/вниз
4	—	Движение компонента навстречу/от себя
5	—	Трехмерное движение компонентов
6	—	Двухмерное движение компонентов
7	—	Трехмерное вращение компонента
8	—	Трехмерное циклирование компонентов

Поверните символы

Символы поворота используются для предоставления дополнительной информации о направлении или угле поворота компонента.

Элемент	номер части	Описание
1	—	Поверните компонент по часовой стрелке на 45°.
2	—	Поверните компонент против часовой стрелки на 45°.
3	—	Поверните компонент по часовой стрелке на 90°.
4	—	Поверните компонент против часовой стрелки на 90°.
5	—	Поверните компонент по часовой стрелке на 180°.
6	—	Поверните компонент против часовой стрелки на 180°.
7	—	Поверните компонент по часовой стрелке на 2 полных оборота.
8	—	Поверните компонент против часовой стрелки на 2 полных оборота.

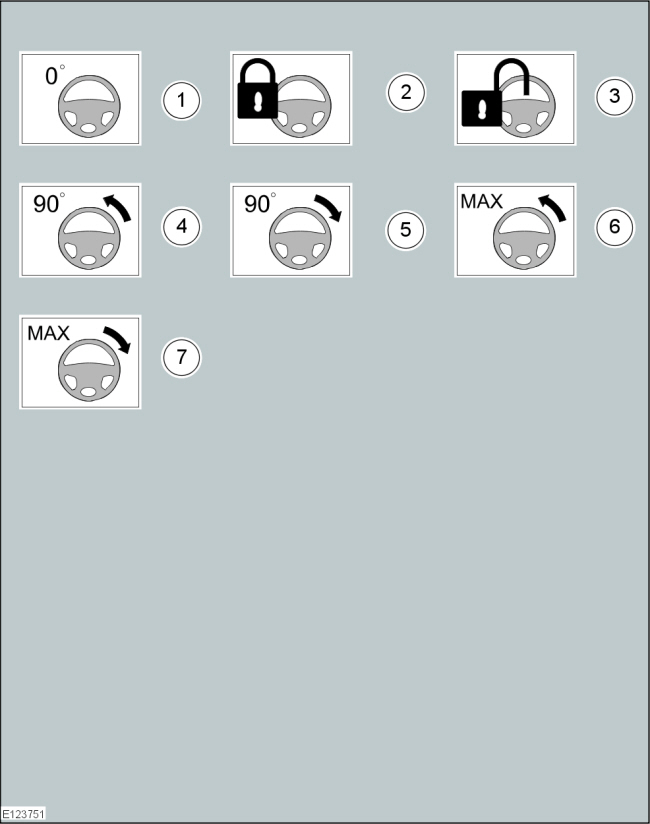

Символы рулевого колеса

Рулевое управление символы колеса используются для предоставления дополнительной информации требуемому положение рулевого колеса или состояние блокировки рулевой колонки.

Элемент	номер части	Описание
1	—	Рулевое колесо в положении прямо
2	—	Блокировка рулевой колонки заблокирована
3	—	Замок рулевой колонки разблокирован
4	—	Поверните рулевое колесо на 90° влево
5	—	Поверните рулевое колесо на 90° вправо
6	—	Поверните рулевое колесо в крайнее левое положение
7	—	Поверните рулевое колесо в крайнее правое положение

Типы тела

Символы типа кузова используются для обозначения различных конфигураций кузова.

Элемент	номер части	Описание
1	—	3, 4, 5-дверный кузов
2	—	Тип кузова универсал
3	—	Тип кузова внедорожника
4	—	Кузов купе
5	—	Кабриолет с кузовом
6	—	Кузов фургона
7	—	3-х, 4-х, 5-дверный кузов — вид сверху
8	—	Кузов универсал — вид сверху
9	—	Обзор
10	—	Автомобиль с правым рулем (RHD)
11	—	Автомобиль с левым рулем (LHD)

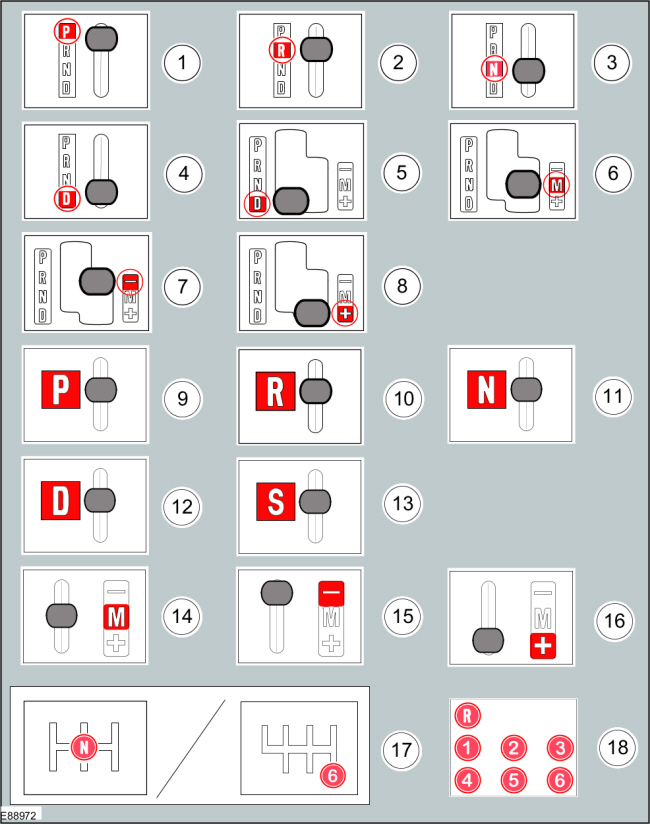

Символы положения рычага переключения передач и рычага селектора

Коробка передач символы положения рычага и рычага селектора используются для обозначения рычага положение, которое необходимо выбрать для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Заменено символом 9
2	—	Заменено символом 10
3	—	Заменено символом 11
4	—	Заменено символом 12
5	—	Заменено символом 12
6	—	Заменено символом 14
7	—	Заменено символом 15
8	—	Заменено символом 16
9	—	Установите рычаг селектора в положение парковки (P).
10	—	Установите рычаг селектора в положение заднего хода (R).
11	—	Установите рычаг селектора в нейтральное положение (N).
12	—	Установите рычаг селектора в положение движения (D).
13	—	Установите рычаг селектора в положение движения (S).
14	—	Установите рычаг селектора в положение движения (М).
15	—	Установите рычаг селектора в положение движения (-).
16	—	Установите рычаг селектора в положение движения (+).
17	—	Установите рычаг переключения передач в нейтральное положение (N).
18	—	Другие положения рычага переключения передач, которые могут отображаться на иллюстрациях

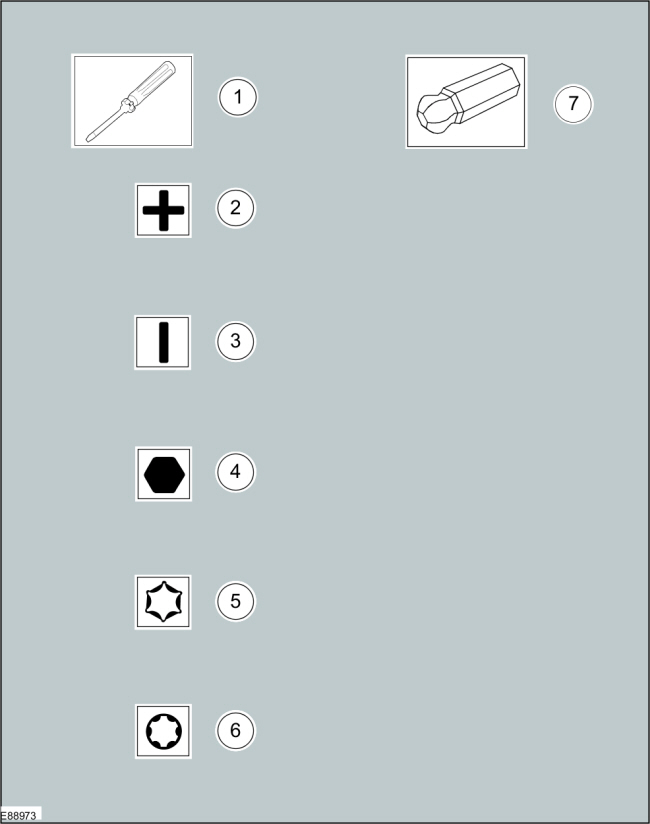

Символы отвертки

Символы отвертки используются, чтобы показать, какая бита отвертки рекомендуется для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Отвертка
2	—	Крестовая отвертка / Крестовая насадка
3	—	Отвертка с плоским лезвием / торцевая головка с плоским лезвием
4	—	Шестигранная отвертка / шестигранная головка
5	—	Отвертка TORX / Торцевая насадка TORX
6	—	Отвертка Polydrive / бита Polydrive
7	—	Шестигранник с шаровым приводом

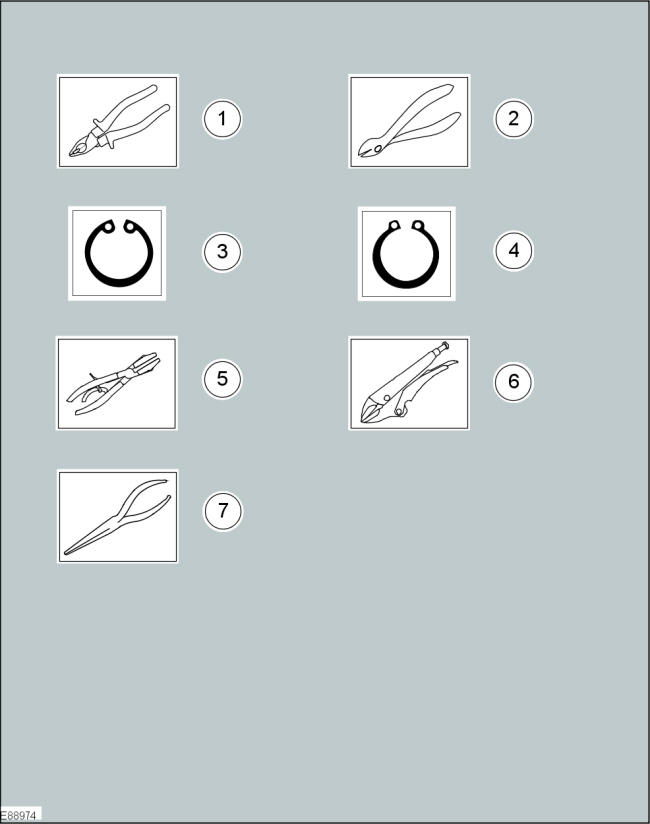

Символы плоскогубцев

Символы плоскогубцев используются для обозначения того, какие плоскогубцы рекомендуются для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Комбинированные плоскогубцы
2	—	Бокорезы
3	—	Стопорное кольцо - внутреннее
4	—	Стопорное кольцо - внешнее
5	—	Клещи для шланговых хомутов
6	—	Плоскогубцы
7	—	Плоскогубцы с длинным носом

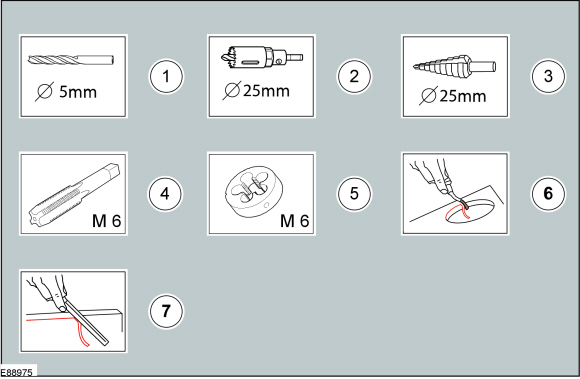

Символы дрели

Символы сверла используются, чтобы показать, какой тип и размер сверла рекомендуется для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Сверло определенного диаметра
2	—	Кольцевая пила определенного диаметра
3	—	Ступенчатое сверло заданного диаметра
4	—	Метчик заданного диаметра
5	—	Матрица заданного диаметра
6	—	Скребок для круглых отверстий
7	—	Скребок для прямых кромок

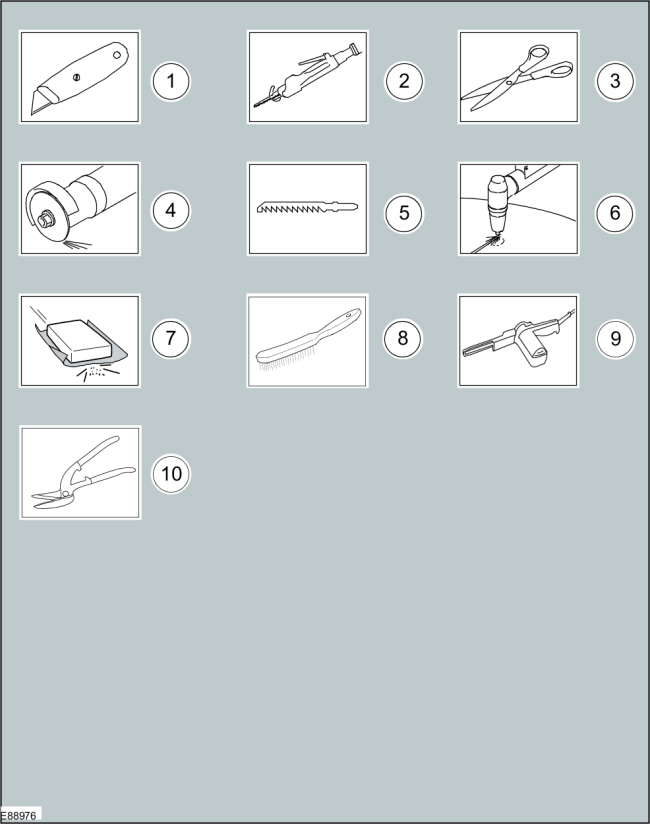

Символы режущего инструмента

Символы режущего инструмента используются, чтобы показать, какой тип режущего инструмента рекомендуется для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Нож для резки
2	—	Воздушная пила
3	—	Ножницы
4	—	Измельчитель
5	—	Лобзик
6	—	Плазменный резак
7	—	Шлифовальная бумага
8	—	Металличесая щетка
9	—	Шлифовальный станок
10	—	Оловянные бекасы

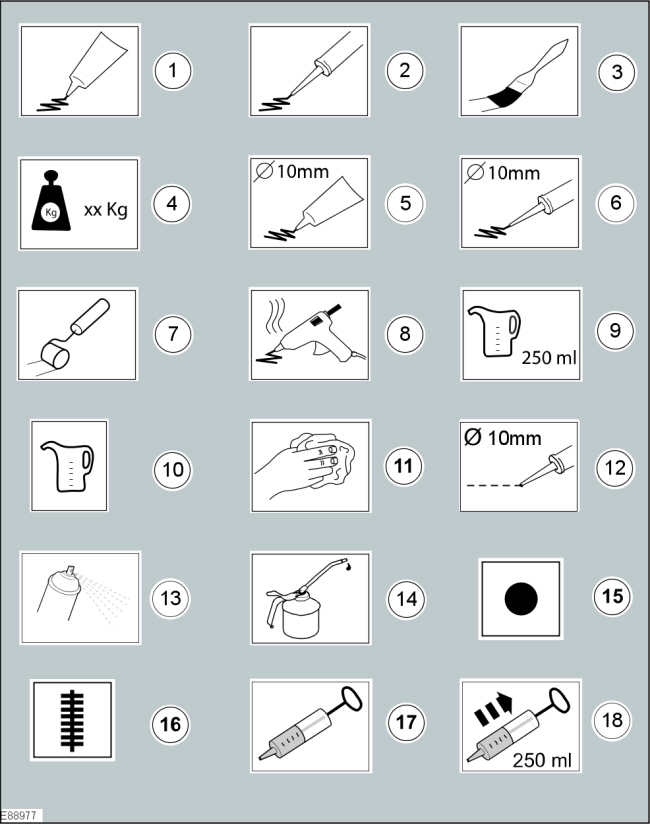

Применение химических или загрузочных символов

Символы применения химикатов или загрузки используются для обозначения того, где следует применить тип химиката или загрузки для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Нанесите вещество из указанного тюбика
2	—	Нанесите вещество из указанного картриджа
3	—	Нанесите указанное химическое вещество кистью
4	—	Приложить указанную нагрузку к указанному компоненту
5	—	Нанесите шарик определенного диаметра из указанной трубки
6	—	Нанесите шарик определенного диаметра из указанного картриджа.
7	—	Нанесите указанное химическое средство с помощью валика
8	—	Нанесите горячий клей на указанный компонент
9	—	Нанесите указанное количество жидкости из баллончика с жидкостью.
10	—	Нанесите жидкость из баллончика
11	—	Очистите указанный компонент указанным материалом
12	—	Применить сломанную бусину из указанной трубки
13	—	Нанесите указанный химикат из баллончика
14	—	Нанесите указанную смазку на указанный компонент
15	—	Применить точечные сварные швы к указанному компоненту
16	—	Применить непрерывный сварной шов к указанному компоненту
17	—	Работа с жидкостью с помощью шприца
18	—	Отберите указанное количество жидкости с помощью шприца

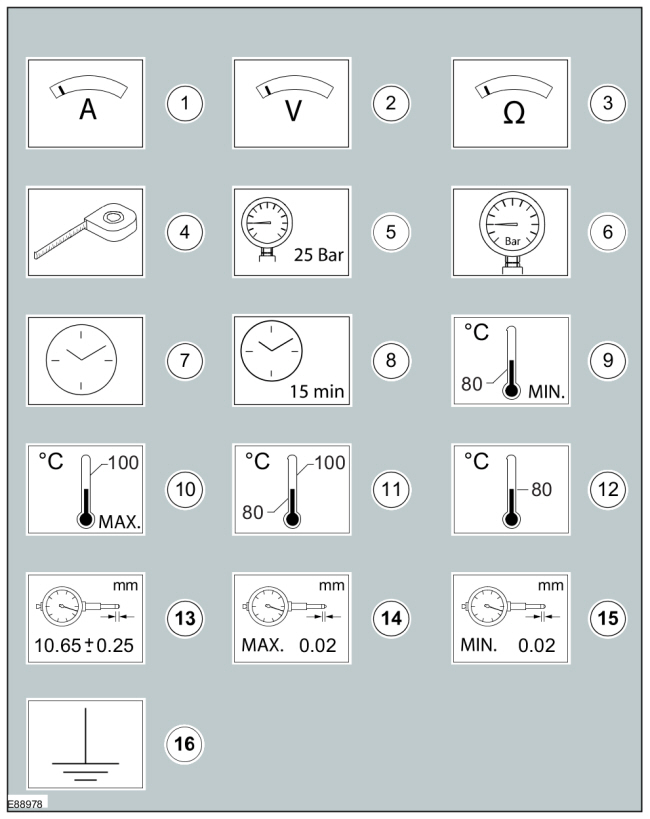

Символы измерения

Символы измерения используются, чтобы показать, где измерять, какой тип измерения выполнять шаг процедуры.

Элемент	номер части	Описание
1	—	Измерьте ток с помощью цифрового мультиметра
2	—	Измерьте напряжение с помощью цифрового мультиметра
3	—	Измерьте сопротивление с помощью цифрового мультиметра
4	—	Измерьте длину/расстояние
5	—	Проверьте наличие указанного давления с помощью подходящего манометра.
6	—	Измерьте давление в указанном порту с помощью подходящего манометра.
7	—	Измерьте время с помощью подходящего секундомера.
8	—	Подождите указанный период времени
9	—	Для указанной задачи требуется указанная минимальная температура
10	—	Указанная задача требует, чтобы указанная максимальная температура не превышалась
11	—	Для указанной задачи требуется указанный диапазон температур
12	—	Для указанной задачи требуется указанная температура
13	—	Измерьте и проверьте указанное значение с помощью циферблатного индикатора.
14	—	Измерьте и проверьте заданное значение MAX с помощью циферблатного индикатора.
15	—	Измерьте и проверьте указанное МИН. значение с помощью циферблатного индикатора.
16	—	Электрическое заземление

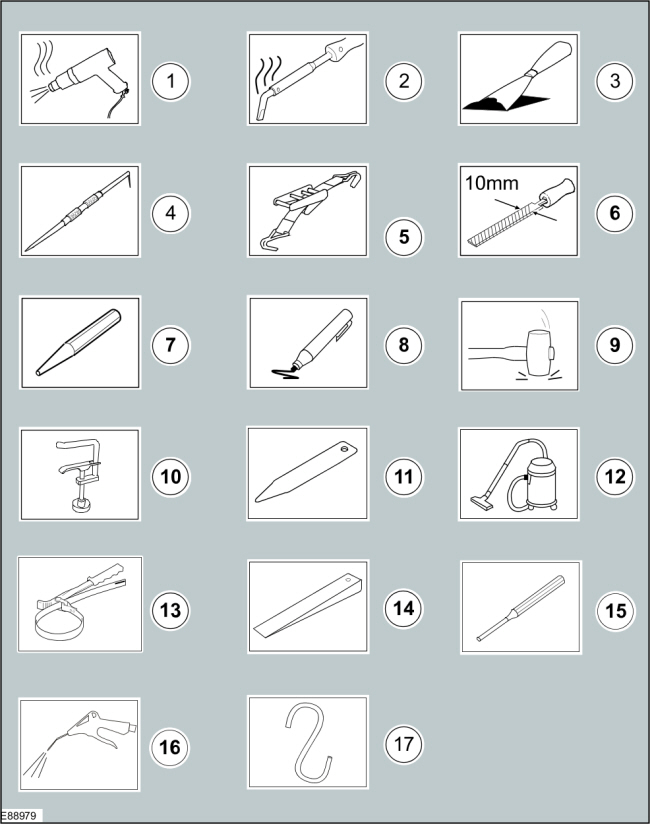

Символы общего оборудования

Символы общего оборудования используются, чтобы показать, где использовать какой тип общего оборудования для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Пистолет горячего воздуха
2	—	Паяльник
3	—	Скребок
4	—	Писец
5	—	Ремень безопасности
6	—	Файл указанного размера
7	—	Центральный удар
8	—	Маркер
9	—	молоток
10	—	Зажим шланга
11	—	Средство для снятия внутренней отделки
12	—	Пылесос
13	—	Ленточный ключ
14	—	Клин
15	—	Штыревой удар
16	—	Воздушный пистолет
17	—	Перемещение и поддержка компонента
18	—	С-образный зажим

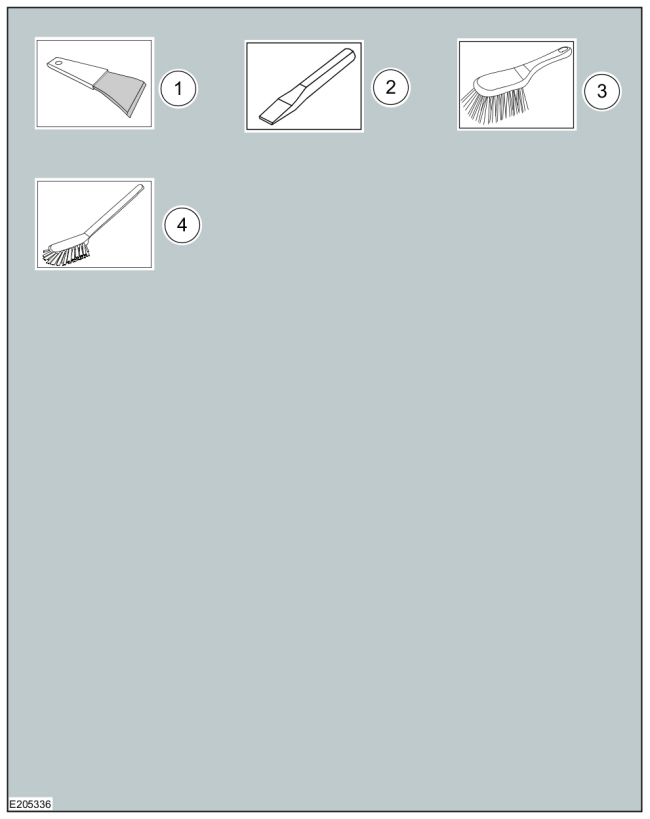

Элемент	номер части	Описание
1	—	Пластиковый скребок
2	—	долото
3	—	Ручная щетка
4	—	Нейлоновая щетка

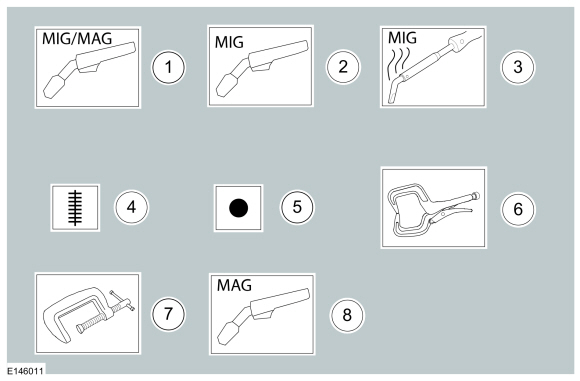

Символы сварки

Эти символы указывают на тип используемой сварки.

Элемент	номер части	Описание
1	—	Оборудование для сварки металлов в среде инертного газа (MIG) / металла с активным газом (MAG)
2	—	Оборудование для сварки металлов в среде инертного газа (MIG)
3	—	Оборудование для пайки металлов инертным газом (MIG)
4	—	Применить непрерывный сварной шов к указанному компоненту
5	—	Применить точечные сварные швы к указанному компоненту
6	—	С-образный зажим / сварка
7	—	С-образный зажим
8	—	Оборудование для сварки металлов в активном газе (MAG)

Символы сверления и шлифования

Эти символы указывают на используемый тип сверления или шлифования.

Элемент	номер части	Описание
1	—	Просверлите первый слой корпуса подходящего диаметра.
2	—	Просверлите первый слой тела с заданным диаметром
3	—	Просверлите указанное количество слоев корпуса подходящего диаметра
4	—	Просверлите указанное количество слоев тела с указанным диаметром
5	—	Просверлите указанное количество слоев корпуса подходящего диаметра
6	—	Просверлите указанное количество слоев тела с указанным диаметром
7	—	Просверлить все слои корпуса подходящего диаметра
8	—	Просверлить все слои тела с заданным диаметром
9	—	Отшлифовать один слой
10	—	Отшлифовать два слоя
11	—	Отшлифовать до последнего слоя
12	—	Отшлифовать все слои
13	—	Толщина материала > Xмм

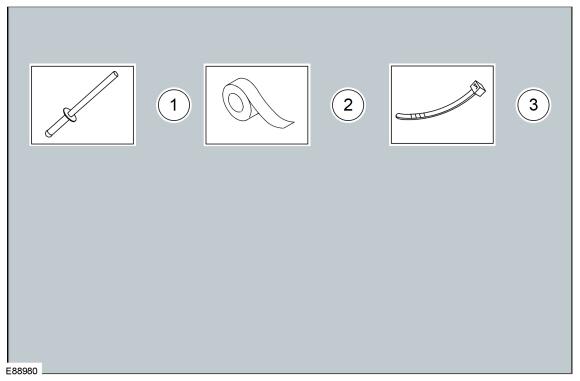

Символы материала

Символы материалов используются, чтобы показать, где использовать какой тип материала для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Снимите/установите указанную глухую заклепку
2	—	Наклейте ленту на указанный компонент/область
3	—	Снимите/установите указанную кабельную стяжку

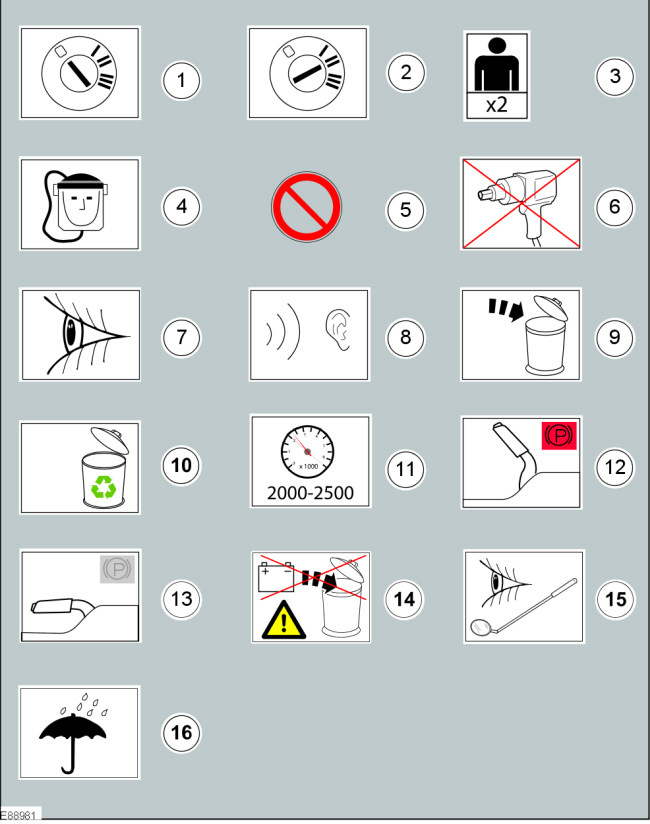

Разные символы

Эти символы предоставляют дополнительную информацию, необходимую для выполнения шага процедуры.

Элемент	номер части	Описание
1	—	Установите ключ зажигания в положение 0
2	—	Установите ключ зажигания в положение II
3	—	Этап процедуры требует помощи указанного числа технических специалистов.
4	—	Автономный дыхательный аппарат
5	—	Общий запрет, используемый в сочетании с другим символом
6	—	Не используйте электроинструменты
7	—	Визуальная проверка
8	—	Проверка шума
9	—	Утилизировать указанный компонент
10	—	Заменен пунктом 9 (Утилизировать указанный компонент)
11	—	Установите скорость двигателя на указанное значение
12	—	Полностью задействуйте рычаг стояночного тормоза
13	—	Полностью отпустите рычаг стояночного тормоза
14	—	Не выбрасывайте батарейки в мусорное ведро
15	—	Визуальная проверка с помощью зеркала
16	—	Участок/деталь должен быть сухим

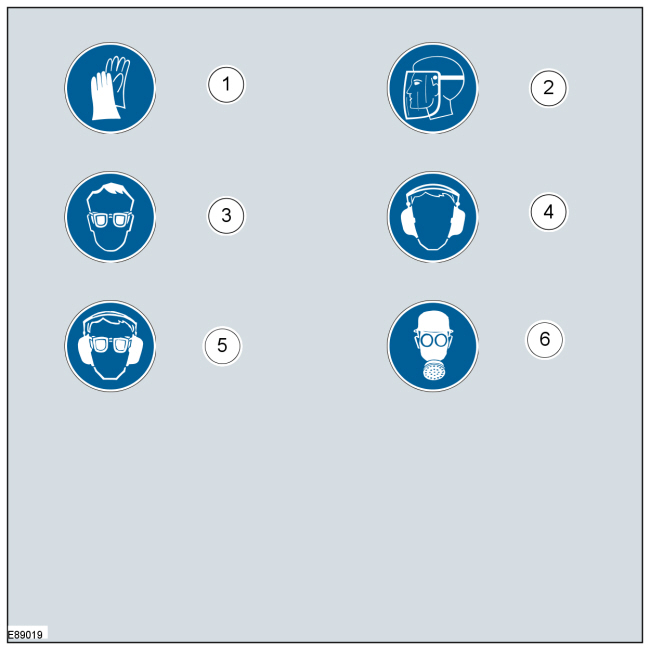

Обязательное защитное снаряжение - символы здоровья и безопасности

символы защитного снаряжения советуют использовать обязательное защитное оборудование, чтобы избежать или, по крайней мере, уменьшить возможные риски для здоровья и безопасности.

Элемент	номер части	Описание
1	—	Носите защитные перчатки
2	—	Наденьте защитную маску
3	—	Носите защитные очки
4	—	Носите защитные наушники
5	—	Носите защитные очки и наушники
6	—	Носите респиратор

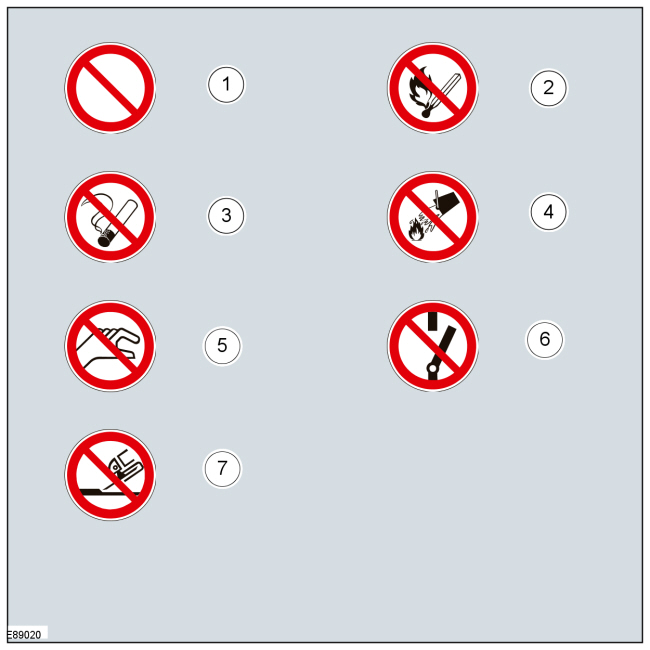

Запрещение - Символы здоровья и безопасности и повреждение компонентов

запрещающие символы используются для запрета указанных действий во избежание или, по крайней мере, уменьшить возможное повреждение компонентов и здоровье и безопасность риски.

Элемент	номер части	Описание
1	—	Общий запрещающий символ
2	—	Нет открытого огня
3	—	Курение запрещено
4	—	Нет воды
5	—	Не трогай
6	—	Не переключаться
7	—	Нет шлифовки

Предупреждающие символы – здоровье и безопасность, а также повреждение компонентов

предупреждающие символы используются для указания на опасные условия, которых следует избегать или по крайней мере уменьшить возможные повреждения компонентов и риски для здоровья и безопасности.

Элемент	номер части	Описание
1	—	Опасное напряжение/Поражение электрическим током/Поражение электрическим током
2	—	Опасность возгорания/легко воспламеняемость
3	—	Опасность ожога/Горячая поверхность
4	—	Автоматический запуск
5	—	Токсичный
6	—	Взрывчатое вещество
7	—	Опасность батареи
8	—	Коррозионный материал
9	—	Опасность подъема
10	—	Раздавливание рук/сила сверху
11	—	Порез пальцев или руки
12	—	Опасность давления
13	—	Невидимое лазерное излучение. Не смотрите прямо через оптические инструменты (лупы). Лазерный продукт класса 1M

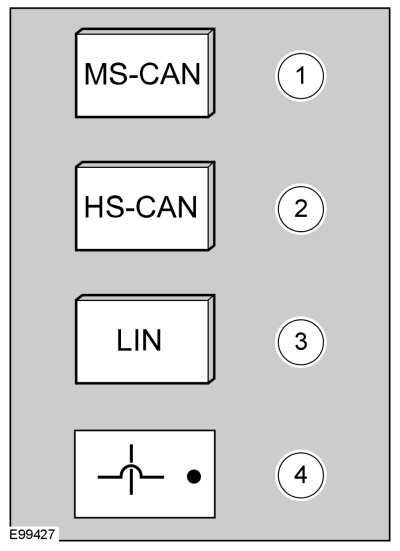

Символы на диаграмме управления - описание и порядок действий

Эти символы предоставляют дополнительную информацию о типе подключения, направлении потока или типе шины данных системы.

Элемент	номер части	Описание
1	—	Сеть контроллеров средней скорости (CAN)
2	—	Высокоскоростная сеть контроллеров (CAN)
3	—	Локальная сеть межсоединений (LIN)
4	—	Пересечение проводов не подключено
