Ford Fusion: автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35 / уплотнение картера коробки передач. Общие процедуры

Специальные инструменты) / Общее оборудование

	100-001 (Т50Т-100-А) Скользящий молоток
	205-153 (Т80Т-4000-Ш) Ручка
	205-990 Установщик, уплотнение оси ТКИТ-2012А-ФЛ ТКИТ-2012А-РЯД
	303-Д011 (Д80Л-100-Г) Штифт привода (диаметр 3/16)
	303-Д019 (Д80Л-100-К) Цанга, от 3/4 до 7/8
	307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия
	307-091 Рукоятка, гидротрансформатор ТКИТ-2009ТС-Ф
	307-566 Фиксатор гидротрансформатора ТКИТ-2006C-FFMFLM ТКИТ-2006С-ЛМ ТКИТ-2006C-РЯД
	307-625 Крепление, настольное крепление ТКИТ-2008ЭТ-ФЛМ ТКИТ-2008ЭТ-РЯД
	307-627 Установщик, уплотнение преобразователя ТКИТ-2008ЭТ-ФЛМ ТКИТ-2008ЭТ-РЯД
	307-635 Протектор, уплотнение вала турбины ТКИТ-2008ЭТ-ФЛМ ТКИТ-2008ЭТ-РЯД
	307-718 Установщик, уплотнение оси ТКИТ-2013Б-ФЛ ТКИТ-2013B-РЯД
	307-723 Установщик, уплотнение турбины ТКИТ-2014А-ФЛ
Съемник

Материалы

Ремонт

1. Снимите коробку передач.
   См.: Коробка передач — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
   См.: Коробка передач — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4 (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).


1. Информацию о видах компонентов и номерах базовых деталей см.
   См.: Описание коробки передач (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Описание и работа).

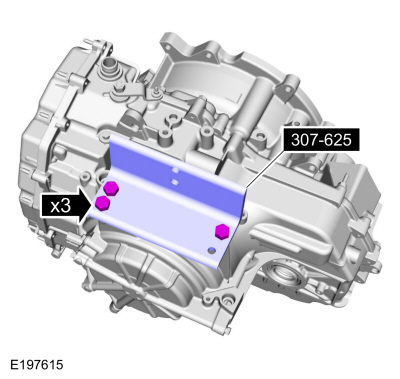

1. ПРИМЕЧАНИЕ: Используйте болты M10 x 1,5 x 25 мм, чтобы прикрепить специальный инструмент к картеру коробки передач.

   Установите специальный инструмент.
   Используйте специальный сервисный инструмент: 307-625 Крепление, настольное крепление.

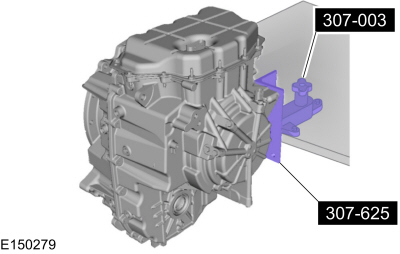

1. Установите коробку передач на закрепленное на столе удерживающее приспособление.
   Используйте специальный сервисный инструмент: 307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия. , 307-625 Крепление, настольное крепление.

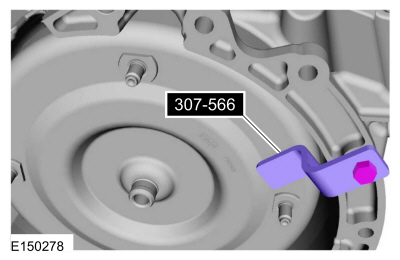

1. Снимите специальный инструмент.
   Используйте специальный сервисный инструмент: 307-566 Фиксатор, гидротрансформатор.

1. УВЕДОМЛЕНИЕ: Гидротрансформатор тяжелый. Будьте осторожны, чтобы не уронить его, иначе это приведет к повреждению.

   Используя специальные инструменты, снимите гидротрансформатор с коробки передач.
   Используйте специальный сервисный инструмент: 307-091 Ручка, гидротрансформатор.

1. Снимите и выбросьте сальник левой полуоси.


1. Снимите и выбросьте сальник правой полуоси.


1. Снимите стопорное кольцо уплотнения ступицы гидротрансформатора.


1. С помощью съемника вмятин снимите уплотнение ступицы гидротрансформатора.
   Используйте общее оборудование: Съемник

1. ПРИМЕЧАНИЕ: Обратите внимание на расположение шпилек для сборки.

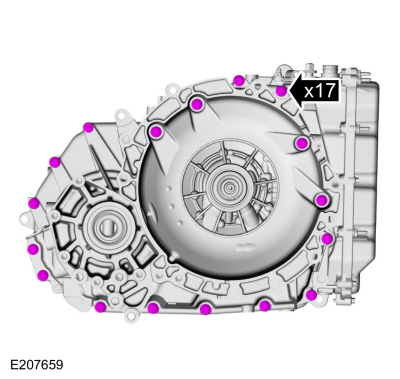

   Снимите болты корпуса гидротрансформатора.


1. Отсоедините корпус гидротрансформатора от картера коробки передач.

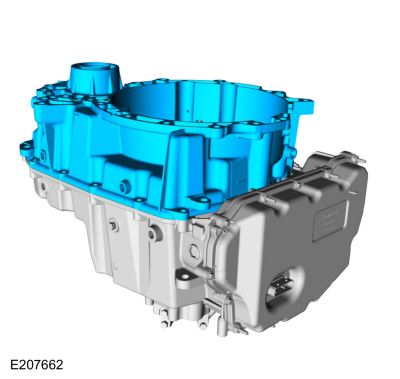

1. Снимите корпус гидротрансформатора с картера коробки передач.


1. Снимите и выбросьте сальники подачи фрикционов.


1. • ПРИМЕЧАНИЕ: Если на левой втулке картера коробки передач или на поверхности втулки левой полуоси имеются признаки чрезмерного износа или повреждения, необходимо установить новую левую втулку картера коробки передач и новую левую полуось, в противном случае может возникнуть чрезмерный шум или поломка коробки передач.

     Очистите и осмотрите левую втулку картера трансмиссии и поверхность втулки на левой полуоси на наличие повреждений или чрезмерного износа. Если на левой втулке картера трансмиссии или на левой полуоси имеются признаки чрезмерного износа или повреждения, установите новые компоненты.
     См.: Картер коробки передач (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Разборка и сборка узлов).


   • УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотнительных поверхностей. Эти инструменты оставляют царапины и выемки, которые создают пути утечки.

     Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.
     См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).


1. • Осмотрите корпус гидротрансформатора и зубчатый венец дифференциала на предмет повреждений или чрезмерного износа. Если дифференциал зубчатый венец имеет признаки чрезмерного износа или повреждения, замените зубчатый венец дифференциала.
     См.: Картер коробки передач (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Разборка и сборка узлов).


   • УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотнительных поверхностей. Эти инструменты оставляют царапины и выемки, которые создают пути утечки.

     Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.
     См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).

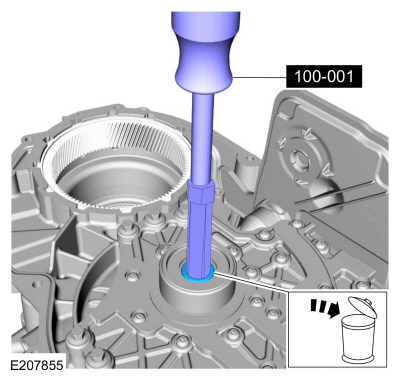

1. Соберите специальные инструменты, снимите и выбросьте уплотнение входного вала.
   Используйте специальный сервисный инструмент: 100-001 (Т50Т-100-А) Скользящий молот. , 303-Д011 (Д80Л-100-Г) Штифт привода (диаметр 3/16). , 303-Д019 (Д80Л-100-К) Цанга от 3/4 до 7/8.

1. Установите новое уплотнение входного вала на специальный инструмент.
   Используйте специальный сервисный инструмент: 307-723 Установщик, уплотнение турбины.

1. Используя специальный инструмент, установите уплотнение входного вала.
   Используйте специальный сервисный инструмент: 307-723 Установщик, уплотнение турбины.

1. Установите 5 новых уплотнений подачи сцепления.

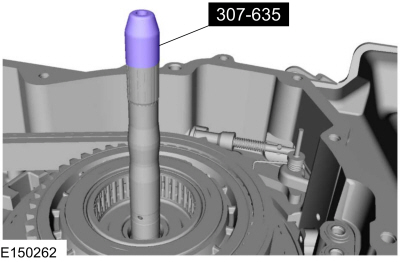

1. Установите специальный инструмент на входной вал.
   Используйте специальный сервисный инструмент: 307-635 Протектор, уплотнение вала турбины.

1.

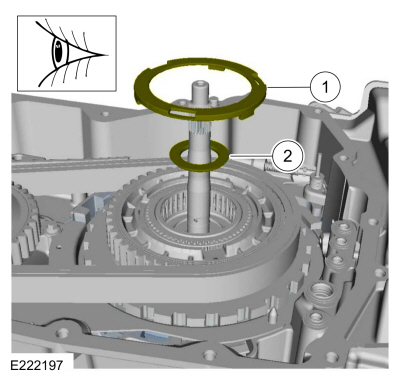

   Убедитесь, что упорная шайба и упорный подшипник установлены правильно.

   1. Упорная шайба № 13.

   2. Упорный подшипник ведущей звездочки № 11.


1. ПРИМЕЧАНИЕ: Убедитесь, что уплотнительные поверхности гидротрансформатора корпус и корпус трансмиссии очищены от масла перед нанесением силикон.

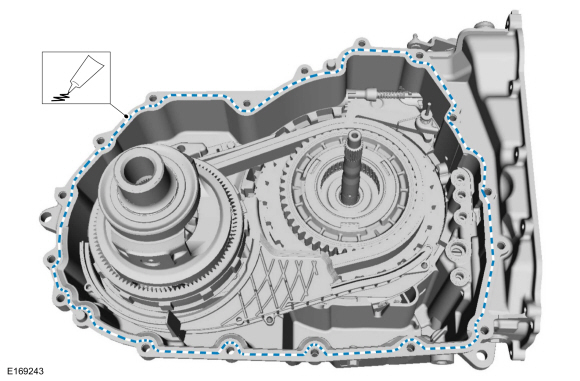

   Нанесите силикон на уплотнительную поверхность картера коробки передач.
   Материал: Ультра силиконовый герметик Motorcraft® / ТА-29 (ВСС-M4G323-A8)

1. Установите корпус гидротрансформатора на картер коробки передач.


1. ПРИМЕЧАНИЕ: Убедитесь, что шпилька корпуса гидротрансформатора находится в правильном положении, указанном при разборке.

   Установите болты корпуса гидротрансформатора и шпильку корпуса гидротрансформатора.
   Крутящий момент: 24 фунта-фута (32 Нм)

1. Снимите специальный инструмент.
   Удалить специальный сервисный инструмент: 307-635 Протектор, уплотнение вала турбины.

1. Установите новое уплотнение ступицы гидротрансформатора на специальный инструмент.
   Используйте специальный сервисный инструмент: 307-627 Установщик, уплотнение конвертера.

1. Используя специальный инструмент, установите новое уплотнение ступицы гидротрансформатора.
   Используйте специальный сервисный инструмент: 307-627 Установщик, уплотнение конвертера.

1. Установите стопорное кольцо уплотнения ступицы гидротрансформатора.


1. Соберите специальные инструменты. Установите новый левый сальник полуоси на специальный инструмент.
   Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 205-990 Установщик, сальник оси.

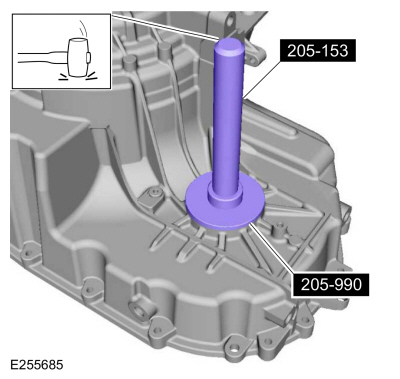

1. Используя специальные инструменты, установите новый левый сальник полуоси в картер коробки передач.
   Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 205-990 Установщик, сальник оси.

1. ПРИМЕЧАНИЕ: Переднеприводные автомобили.

   Соберите специальные инструменты и установите на них новый правый сальник полуоси.
   Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 205-990 Установщик, сальник оси.

1. ПРИМЕЧАНИЕ: Переднеприводные автомобили.

   Используя специальные инструменты, установите новый правый сальник полуоси.
   Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 205-990 Установщик, сальник оси.

1. ПРИМЕЧАНИЕ: Полноприводные автомобили.

   ПРИМЕЧАНИЕ: Специальный инструмент 307-718 является двусторонним, убедитесь, что он правильно собран для автомобилей с полным приводом.

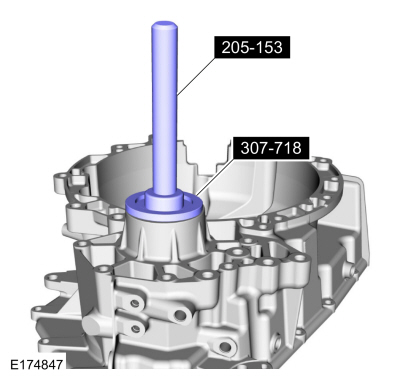

   Соберите специальные инструменты и установите на них новый правый сальник полуоси.
   Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 307-718 Установщик, сальник оси.

1. ПРИМЕЧАНИЕ: Полноприводные автомобили.

   Используя специальные инструменты, установите новый правый сальник полуоси.
   Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 307-718 Установщик, сальник оси.

1. УВЕДОМЛЕНИЕ: Гидротрансформатор тяжелый. Будьте осторожны, чтобы не уронить его, иначе это приведет к повреждению.

   Используя специальные инструменты, установите гидротрансформатор.
   Используйте специальный сервисный инструмент: 307-091 Ручка, гидротрансформатор.

1. Установите специальный инструмент.
   Используйте специальный сервисный инструмент: 307-566 Фиксатор, гидротрансформатор.

1. Снимите коробку передач с закрепленного на столе держателя.
   Используйте специальный сервисный инструмент: 307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия. , 307-625 Крепление, настольное крепление.

1. Снимите специальный инструмент.
   Используйте специальный сервисный инструмент: 307-625 Крепление, настольное крепление.

1. Установите трансмиссию.
   См.: Коробка передач — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
   См.: Коробка передач — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4 (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
