Ford Fusion: подача топлива и управление — турбокомпрессор — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / электромагнитный клапан управления перепускной заслонкой. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Всякий раз, когда компоненты системы впуска воздуха турбонагнетателя удалены, всегда закрывайте открытые порты для защиты от мусора. Это важно чтобы в систему не попал посторонний материал. Компрессор турбокомпрессора лопасти подвержены повреждению даже мелкими частицами. Все компоненты должны быть проверены и очищены, если это необходимо, до установка или повторная сборка.

1. Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

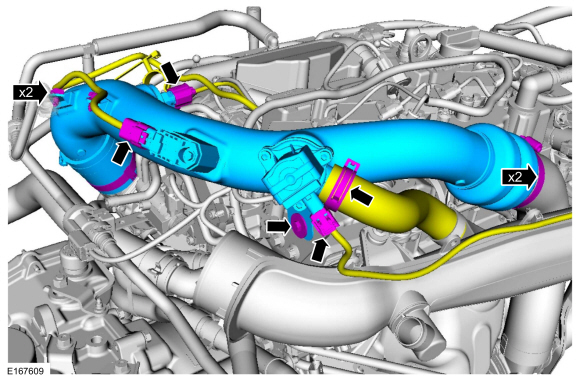

1. • Отсоедините электрические разъемы и отсоедините фиксаторы проводки от впускной трубы CAC.

   • Ослабьте хомут и отсоедините перепускной шланг от впускной трубы CAC.

   • Ослабьте хомуты впускной трубы CAC.

   • Снимите болт, а затем снимите впускную трубу CAC.

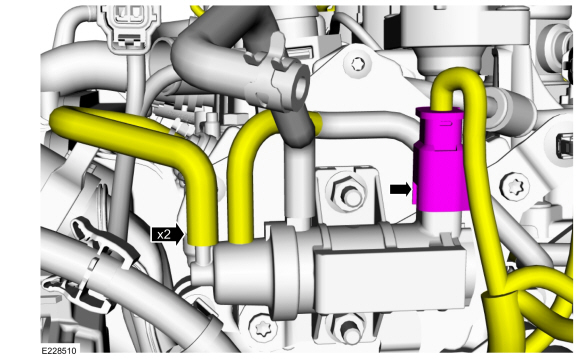

1. Отсоедините шланги электромагнитного клапана управления перепускной заслонкой. и электрический разъем электромагнитного клапана управления перепускной заслонкой.

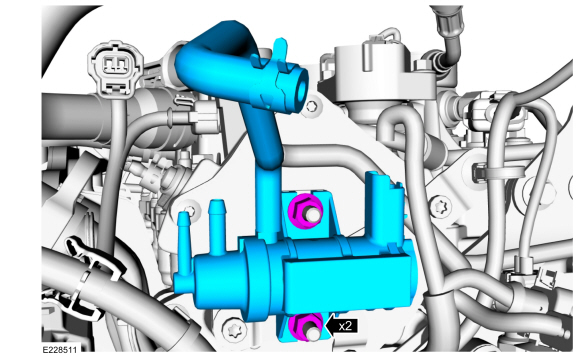

1. Снимите и выбросьте соленоид клапана управления перепускной заслонкой. стопорные гайки, а затем снимите соленоид клапана управления перепускной заслонкой.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

Монтаж

1. Установите соленоид клапана управления перепускной заслонкой, затем Установите и затяните новое крепление электромагнитного клапана управления перепускной заслонкой. орехи.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Подсоедините шланги электромагнитного клапана управления перепускной заслонкой и электрический разъем электромагнитного клапана управления перепускной заслонкой.


1. • Установите впускную трубу CAC, затем установите и затяните болт.
     Крутящий момент: 71 фунт на дюйм (8 Нм)
   • Затяните хомуты впускной трубы CAC.
     Крутящий момент: 44 фунта на дюйм (5 Нм)
   • Подсоедините перепускной шланг и хомут к впускной трубе CAC.

   • Прикрепите фиксаторы проводки, а затем подключите электрические разъемы к впускной трубе CAC.


1. Установите выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
