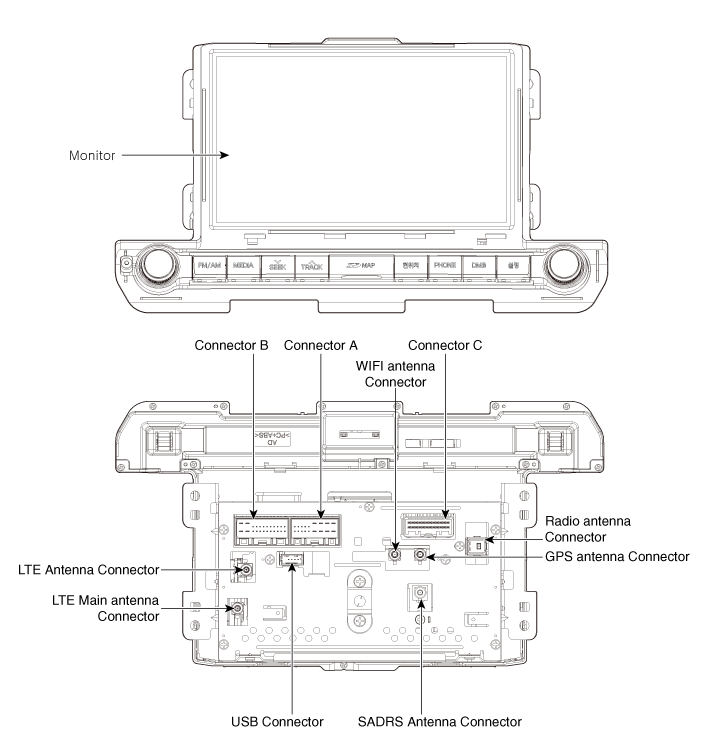

Hyundai Elantra: Система AVN / Головное устройство AVN (аудио-видео-навигация) Компоненты и расположение компонентов

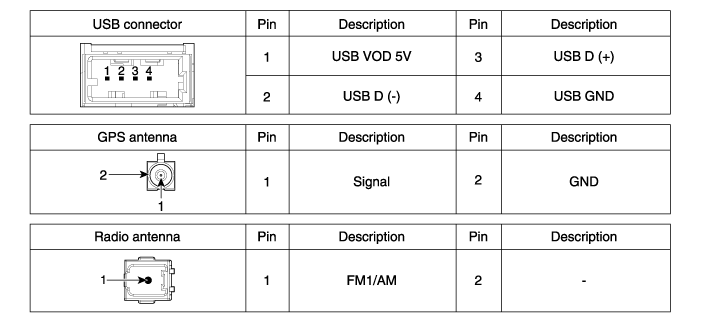

| Компоненты |
|
Нет
|

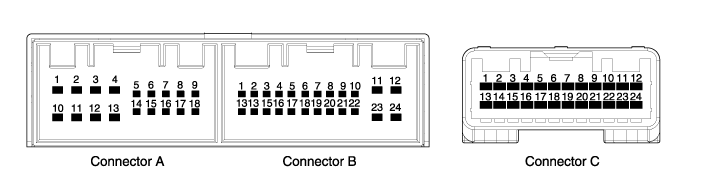

Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
-
|
Мультимедиа-CAN (высокий)
|
Шасси-CAN (низкий)
|
|
2
|
-
|
-
|
Шасси-CAN (высокий)
|
|
3
|
-
|
-
|
-
|
|
4
|
-
|
Пульт дистанционного управления на руле
|
-
|
|
5
|
SPDIF экран GND
|
-
|
-
|
|
6
|
SPDIF (+)
|
Сигнал клавиатуры МТС
|
-
|
|
7
|
-
|
-
|
-
|
|
8
|
Освещение (+)
|
Вход AUX R
|
-
|
|
9
|
-
|
Мультимедийный разъем (GND)
|
-
|
|
10
|
-
|
МИК (+)
|
-
|
|
11
|
-
|
Батарея (+)
|
Кузов-CAN (высокий)
|
|
12
|
-
|
Батарея (+)
|
Кузов-CAN (низкий)
|
|
13
|
-
|
Мультимедиа-CAN (низкий)
|
-
|
|
14
|
ИГН 1 (+)
|
Авто свет
|
ВОЗДУШНАЯ ПОДУШКА
|
|
15
|
SPDIF (-)
|
-
|
-
|
|
16
|
-
|
Скорость автомобиля
|
НАВИ ГОЛОС (-)
|
|
17
|
Освещение (-)
|
Клавиатура МТС (земля)
|
НАВИ ГОЛОС (+)
|
|
18
|
Антенна Б(+)
|
АКК
|
-
|
|
19
|
|
ВСПОМОГАТЕЛЬНЫЙ V (ЗЕМЛЯ)
|
-
|
|
20
|
Мультимедийный разъем (обнаружение)
|
-
|
|
|
21
|
AUX левый вход
|
Camera_GND
|
|
|
22
|
МИК (-)
|
Камера_Видео GND
|
|
|
23
|
ЗАЗЕМЛЕНИЕ
|
Камера_VIN
|
|
|
24
|
ЗАЗЕМЛЕНИЕ
|
Кармера Б(+)
|
Описание и работа
Описание
Система АВН
В системе AVN улучшен поиск информации и удобство
манипуляций для водителя за счет упрощения работы системы
опыт и унификация отображения ...
Процедуры ремонта головного устройства AVN(Audio Video Navigation)
Удаление
•
Будьте осторожны, чтобы не поцарапать лицевую панель кластера и связанные с ней детали.
•
Извлеките весь диск перед извлечением головного устройства AVN, чтобы не повредить DVD ...
