Электрическая система кузова

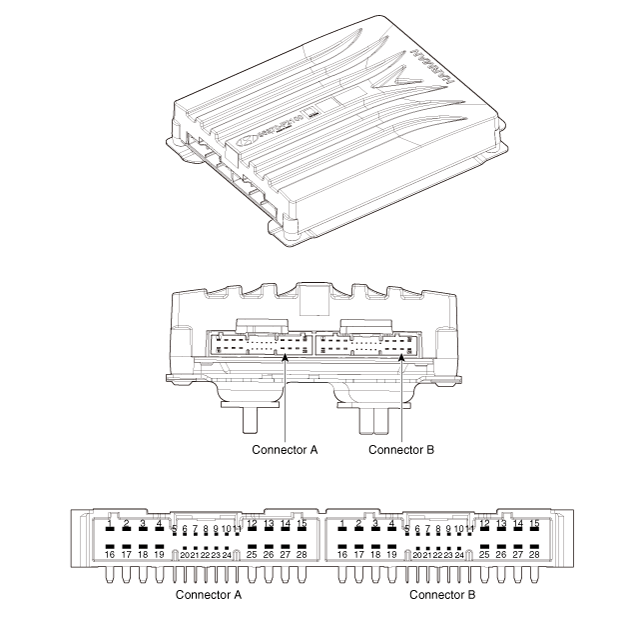

Внешние компоненты AMP и расположение компонентов
Место в руководстве: Электрическая система кузова
~1мин чтения
Компоненты
| Нет | Соединитель А | Нет | Соединитель Б |
| 1 | БАТТ (+) | 1 | Сабвуфер 2 (+) |
| 2 | БАТТ (+) | 2 | Сабвуфер 1 (+) |
| 3 | БАТТ (+) | 3 | Высокочастотный динамик передней двери - правый (+) |
| 4 | БАТТ (+) | 4 | Высокочастотный динамик передней двери - левый (+) |
| 5 | - | 5 | - |
| 6 | Мультимедийная шина CAN (высокая) | 6 | - |
| 7 | Мультимедиа CAN (низкий уровень) | 7 | - |
| 8 | АКК | 8 | - |
| 9 | Голос навигации (+) | 9 | - |
| 10 | - | 10 | - |
| 11 | - | 11 | - |
| 12 | - | 12 | Динамик задней двери - правый (+) |
| 13 | - | 13 | Динамик задней двери - левый (+) |
| 14 | - | 14 | Центральный динамик (+) |
| 15 | - | 15 | - |
| 16 | Земля | 16 | Сабвуфер 2 (-) |
| 17 | Земля | 17 | Сабвуфер 1 (-) |
| 18 | Земля | 18 | Высокочастотный динамик передней двери — правый (-) |
| 19 | Земля | 19 | Высокочастотный динамик передней двери — левый (-) |
| 20 | SPDIF (высокий) | 20 | - |
| 21 | SPDIF (низкий) | 21 | - |
| 22 | SPDIF GND | 22 | - |
| 23 | Голос навигации (-) | 23 | - |
| 24 | - | 24 | - |
| 25 | - | 25 | Динамик задней двери - правый (-) |
| 26 | - | 26 | Динамик задней двери - левый (-) |
| 27 | - | 27 | Центральный динамик (+) |
| 28 | - | 28 | - |
