Замена

•	Наденьте перчатки, чтобы не поранить руки.

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А). [левый] [Правый]

2.	Ослабьте крепежные винты и снимите молдинг подушки безопасности (А). [левый] [Правый]

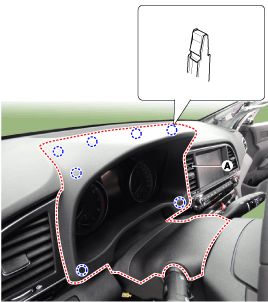

3.	С помощью отвертки или съемника снимите переднюю панель комбинации приборов (А).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).
