Hyundai Elantra: Процедуры ремонта панели Crash Pad / кожуха рулевой колонки
[Нижняя панель кожуха рулевой колонки]
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите нижнюю панель аварийной подушки.
(См. Crash Pad — «Нижняя панель Crash Pad»)
|
|
2.
|
Ослабьте крепежные винты, повернув рулевое колесо в
слева и справа и снимите нижнюю панель кожуха рулевой колонки.
(А).
|
|
3.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
[Верхняя панель кожуха рулевой колонки]
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).
[левый]
[Правый]
|
|
2.
|
Ослабьте крепежные винты и снимите молдинг подушки безопасности (А).
[левый]
[Правый]
|
|
3.
|

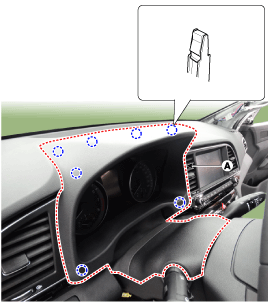

С помощью отвертки или съемника снимите переднюю панель комбинации приборов (А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
Расположение компонента
1. Нижняя панель кожуха рулевой колонки2. Верхняя панель кожуха рулевой колонки
...
Расположение компонента
[левый]
1. Боковая крышка аварийной площадки [LH]
[Правый]
1. Боковая крышка аварийной площадки [RH]
...
Компоненты панели кожуха рулевой колонки и расположение компонентов
Компоненты боковой крышки аварийной площадки и расположение компонентов
