Hyundai Elantra: Процедуры ремонта верхней крышки Crash Pad / бардачка

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Корпус верхней крышки перчаточного ящика Процедуры ремонта

Замена

•	Наденьте перчатки, чтобы не поранить руки.

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)

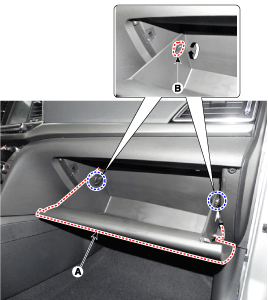

2.	Снимите обе заглушки (В) с перчаточного ящика (А), повернув заглушки.

3.	Отделите воздушную заслонку (А) от перчаточного ящика (В).

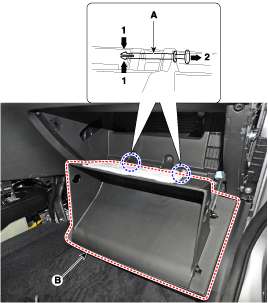

4.	Отсоедините защелки (А) и снимите перчаточный ящик (В).

5.	С помощью отвертки или съемника снимите боковую крышку аварийного щитка [RH] (A).

6.	С помощью отвертки или съемника снимите защитную накладку под крышкой [RH] (A).

7.	Ослабьте крепежные винты и снимите молдинг подушки безопасности [RH] (A).

8.	Ослабьте крепежные винты и снимите боковую декоративную накладку [RH] в сборе (A).

9.	Ослабив крепежные винты и гайки, снимите верхнюю крышку перчаточного ящика в сборе (А).

10.

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).

Компоненты корпуса верхней крышки перчаточного ящика и их расположение

Расположение компонента 1. Корпус верхней крышки перчаточного ящика ...

Основные компоненты аварийной площадки в сборе и расположение компонентов

Компоненты 1. Основная накладка в сборе 2. Форсунка бокового дефростера в сборе [левая]3. Форсунка бокового дефростера в сборе [RH]4. Центральная форсунка дефростера в сборе5. Шланг бокового дефростера в сборе [LH]6. Сторона ...
