Hyundai Elantra: BCM (модуль управления кузовным оборудованием) / Расположение компонентов и компонентов

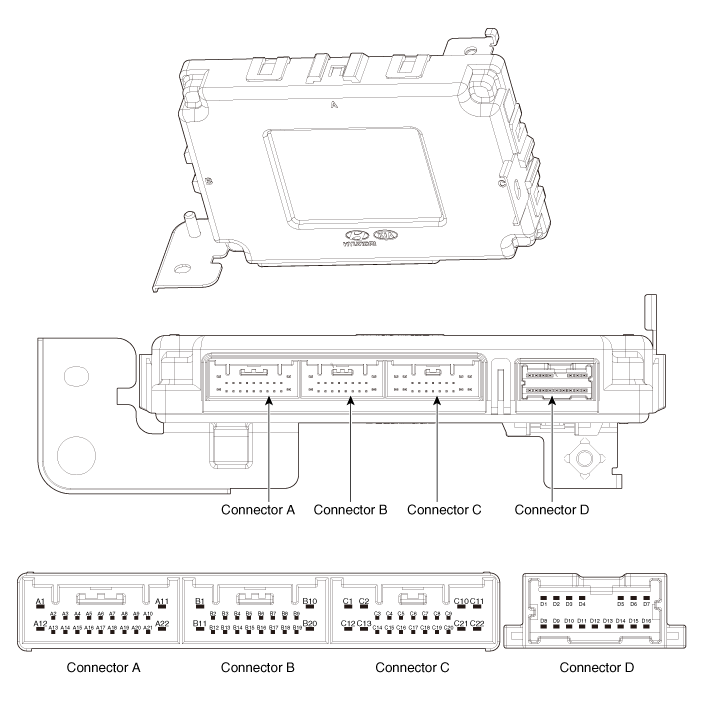

| Компоненты |
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
Соединитель D
|
|
1
|
Бат (+)
|
IGN
|
Датчик дождя (ЛИН)
|
Блок подушки безопасности (LIN)
|
|
2
|
IGN 1
|
Переключатель переднего стеклоочистителя (высокий)
|
-
|
ДПАС (ЛИН)
|
|
3
|
ИГН 2
|
Выключатель
|
-
|
Лужа лампа
|
|
4
|
Тормозной переключатель
|
Переключатель фар (высокий)
|
-
|
соленоид банкомата
|
|
5
|
Переключатель переднего стеклоочистителя (низкий)
|
Автоматическая мощность света
|
-
|
Электростеклоподъемник (включить)
|
|
6
|
-
|
CAN кузова (высокий)
|
-
|
Реле стеклоочистителя (высокий уровень)
|
|
7
|
Рулевой переключатель с подогревом
|
CAN кузова (низкий уровень)
|
Зуммер ДПАС
|
соленоид банкомата
|
|
8
|
Переключатель PAS
|
-
|
IGN 1
|
-
|
|
9
|
Переключатель заднего обогревателя
|
Шасси CAN (низкий уровень)
|
Мощность переднего датчика PAS
|
Индикатор переключателя PAS
|
|
10
|
Переключатель блокировки окна
|
Шасси CAN (высокий уровень)
|
Мощность переднего датчика RPAS
|
Индикатор обогрева руля
|
|
11
|
Вход датчика дождя
|
-
|
Рулевое управление с подогревом
|
-
|
|
12
|
АКК
|
Датчик автоматического освещения
|
ЗАЗЕМЛЕНИЕ
|
Освещение замочной скважины
|
|
13
|
Переключатель переднего омывателя
|
Переключатель громкости переднего стеклоочистителя
|
Индикатор заднего центрального ремня безопасности
|
Индикатор ремня безопасности пассажира
|
|
14
|
-
|
Выключатель противотуманных фар
|
Индикатор заднего левого ремня безопасности
|
Реле стеклоочистителя (низкий уровень)
|
|
15
|
Ключ в переключателе
|
Вход сигнала датчика NTC
|
Индикатор заднего правого ремня безопасности
|
Задний фонарь
|
|
16
|
-
|
Сигнал подушки безопасности
|
-
|
Комнатная лампа
|
|
17
|
-
|
-
|
Индикатор безопасности
|
|
|
18
|
Переключатель открытия люка
|
-
|
-
|
|
|
19
|
Вход PAS
|
Масса многофункционального переключателя
|
-
|
|
|
20
|
Переключатель блокировки с ключом
|
Авто свет земля
|
-
|
|
|
21
|
НТК Земля
|
-
|
-
|
|
|
22
|
Земля
|
-
|
IGN 2 Рулевое управление с подогревом
|
Технические характеристики
Технические характеристики
ЭлементыТехнические характеристикиНоминальное напряжение 12 В постоянного тока Рабочее напряжение 9 ~ 16 В постоянного тока
...
Схематические диаграммы
Принципиальная электрическая схема
...
