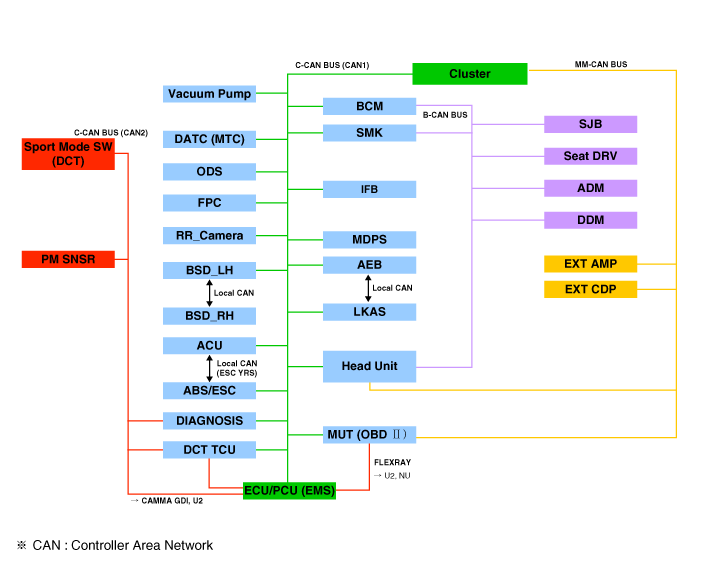

Нет
|
Элемент
|
Описание
|
1
|
Стеклоочиститель, связанный с шайбой
|
|
-
|
Если переключатель омывателя нажат на 0,06~0,2 секунды с
режим автомобиля в IGN2, реле стеклоочистителя включается 0,3 ± 0,1 секунды
после включения омывателя, а затем выключения реле стеклоочистителя 0,7±0,1
секундой позже.
|
|
-
|
Если выключатель омывателя нажат более 0,2 секунды с
режим автомобиля в IGN2, реле стеклоочистителя включается 0,3 ± 0,1 секунды
после включения омывателя, а затем выключается реле стеклоочистителя 2,5~3,8
секунд (стеклоочиститель срабатывает 2-3 раза) после выключения омывателя.
|
|
2
|
Связанный с MIST стеклоочиститель
|
|
-
|
Если переключатель тумана стеклоочистителя нажат в течение 0,7 секунды с
режим автомобиля в IGN2, реле стеклоочистителя включается, а затем выключается 0,7
секундой позже.
|
|
-
|
Если переключатель тумана стеклоочистителя нажат более 0,7 секунды
в режиме автомобиля в IGN2 включается реле стеклоочистителей, а затем
выключается через 0,7 секунды после выключения тумана стеклоочистителя.
|
|
3
|
Переменный INT Wiper
|
|
-
|
Если переключатель дворников INT включен в режиме автомобиля в
IGN2, INT Стеклоочиститель работает с перерывами (10 ~ 2,2 с) в зависимости от INT
настройка громкости.
|
|
4
|
Таймер обогревателя заднего стекла
|
|
-
|
Если переключатель обогревателя включается при включенном режиме автомобиля с включенным генератором, реле обогревателя включается на 20 минут.
|
|
-
|
Если переключатель обогревателя нажат еще раз или если
режим генератора выключен, а обогреватель включен, то
реле обогревателя выключено.
|
|
5
|
КЛЮЧ Inter Lock
|
|
-
|
Если переключатель KEY INTER LOCK выключен на автомобиле
в режиме IGN1 ON или ACC ON, выход соленоида ключа включается и
предотвращает удаление ключа.
|
|
6
|
Блокировка переключения банкомата
|
|
-
|
Если выключатель тормоза включен, когда режим автомобиля находится в положении IGN1 ON
и рычаг переключения передач в положении P, соленоид банкомата включен, чтобы разблокировать
рычаг переключения передач.
|
|
7
|
Освобождение багажника
|
|
-
|
Реле разблокировки багажника включается на 0,2±0,02 секунды, если получен транковый сигнал TX.
|
|
-
|
Если переключатель открытия багажника включен, когда все двери разблокированы, реле открытия багажника включается на 0,2±0,02 секунды.
(Тем не менее, переключатель открытия багажника игнорируется в режимах ARMWAIT, ARM, REARM или ALARM.)
|
|
-
|
Если переключатель открывания багажника в салоне включен, реле открывания багажника включается на 0,2±0,02 секунды.
(Тем не менее, реле открытия багажника НЕ ВКЛЮЧЕНО на автомобиле.
скорость превышает 5 км/ч (3,1 мили/ч), или если автомобиль находится в режиме ARMWAIT, ARM,
ПЕРЕЗАГРУЗКА или режим ТРЕВОГИ.)
|
|
8
|
Таймер стеклоподъемника
|
|
-
|
Реле Power wIndicatorow включается, когда режим автомобиля переключается на IGN ON.
|
|
-
|
Когда режим автомобиля переключается в положение IGN ON > OFF, реле электрического стеклоподъемника включается на 30 секунд.
|
|
-
|
Если дверь открывается в течение 30-секундного периода включения реле электрического стеклоподъемника, реле электрического стеклоподъемника немедленно выключается.
|
|
-
|
Если дверь открыта, а режим автомобиля переключается в режим IGN ON > OFF, реле электрического стеклоподъемника немедленно выключается.
|
|
9
|
Напоминание о непристегнутом ремне (со стороны водителя)
|
|
-
|
Если ремень безопасности не пристегнут, индикатор загорается при первом включении зажигания, а затем гаснет, когда ремень безопасности пристегнут.
|
|
-
|
Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, индикатор мигает и включается звуковой сигнал на 100 секунд.
|
|
-
|
При скорости автомобиля более 20 км/ч с пристегнутым ремнем безопасности
пристегнут, то ремень безопасности отстегнут, индикатор мигает и звучит звуковой сигнал
зуммер активируется на 100 секунд. (Ремидер)
|
|
-
|
Если ремень безопасности пристегнут или режим автомобиля переключен
до ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ в течение 100 сек. срабатывает зуммер, индикатор мигает
и зуммер выключен.
|
|
-
|
Если режим автомобиля переключен на IGN ON с ремнем безопасности
отстегнут, и скорость автомобиля превышает 20 км/ч при включенном индикаторе,
Индикатор мигает, и звуковой сигнал включается на 100 секунд.
|
|
10
|
Напоминание о непристегнутом ремне (со стороны пассажира)
|
|
-
|
Если на пассажирском сиденье никого нет, то система работает так, как будто ремень безопасности пристегнут.
|
|
-
|
Если ремень безопасности не пристегнут, индикатор загорается при первом включении зажигания, а затем гаснет, когда ремень безопасности пристегнут.
|
|
-
|
Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, индикатор мигает и включается звуковой сигнал на 100 секунд.
|
|
-
|
Когда скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности
пристегнут, то ремень безопасности отстегнут, индикатор мигает и звучит звуковой сигнал
зуммер активируется на 100 секунд. (Ремидер)
|
|
-
|
Если ремень безопасности пристегнут или режим автомобиля переключен
до ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ в течение 100 сек. срабатывает зуммер, индикатор мигает
и зуммер выключен.
|
|
-
|
Если режим автомобиля переключен на IGN ON с ремнем безопасности
отстегнут, и скорость автомобиля превышает 20 км/ч при включенном индикаторе,
Индикатор мигает, и звуковой сигнал включается на 100 секунд.
|
|
11
|
Напоминание о непристегнутом ремне (сзади)
|
|
-
|
Если ремень безопасности не пристегнут, индикатор включается на 35
секунд при первом включении зажигания, затем выключается, когда ремень безопасности
пристегнут.
|
|
-
|
Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, индикатор мигает и включается звуковой сигнал на 35 секунд.
|
|
-
|
Если скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности
пристегнут, то ремень безопасности отстегнут, индикатор мигает и звучит звуковой сигнал
зуммер активируется на 35 секунд. (Ремидер)
|
|
-
|
Если ремень безопасности пристегнут или режим автомобиля переключен
до ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ в течение 35 сек. срабатывает зуммер, индикатор мигает
и зуммер выключен.
|
|
-
|
Если режим автомобиля переключен на IGN ON с ремнем безопасности
отстегнут, и скорость автомобиля превышает 20 км/ч при включенном индикаторе,
Индикатор мигает, и звуковой сигнал включается на 35 секунд.
|
|
12
|
KEY Работает Предупреждение
|
|
-
|
Если дверь водителя открывается с помощью KEY IN, зуммер постоянно активируется с интервалом в 1 секунду.
|
|
-
|
Зуммер выключается, если KEY OUT или дверь закрыта при включенном звуковом сигнале.
|
|
13
|
Предупреждение о стояночном тормозе
|
|
-
|
Если скорость автомобиля превышает 5 км/ч (3,1 мили/ч), когда автомобиль
режим IGN1 и стояночный тормоз включен, звучит зуммер
пока стояночный тормоз не будет отпущен.
(Зуммер активируется через 0,6 секунды после включения и через 0,4 секунды после выключения с интервалом в 1 секунду, пока стояночный тормоз не будет отпущен.)
|
|
14
|
Сгнившая комнатная лампа
|
|
-
|
Если дверь открывается в режиме автомобиля при выключенном зажигании,
комнатная лампа включена. Если дверь закрыта, комнатная лампа остается
ВКЛЮЧЕН на 30 секунд, затем выключен. (диммер 2±0,2 сек.)
|
|
-
|
Если дверь остается открытой, комнатная лампа остается включенной в течение 20 минут, а затем выключается. (диммер 2±0,2 сек.)
|
|
15
|
КЛЮЧ Освещение отверстия
|
|
-
|
Подсветка ключа Лампа включается, если дверь открыта во время
режим автомобиля в IGN1 выключается, а лампа подсветки ключа горит.
выключается через 30 секунд после закрытия двери.
|
|
-
|
Если режим автомобиля переключается на IGN1 ON, когда лампа подсветки ключа горит, то лампа немедленно выключается.
|
|
-
|
Если режим автомобиля переключается на ARMWAIT, когда лампа подсветки ключа горит, то лампа немедленно выключается.
|
|
16
|
Автовыключение заднего фонаря
|
|
-
|
Если хвостовой переключатель выключен > включен, хвостовое реле включается.
|
|
-
|
Если хвостовой переключатель выключен, то хвостовое реле выключено.
|
|
-
|
Если переключатель KEY IN выключен, а задний переключатель включен и дверь водителя
ОТКРЫТ, когда переключатель KEY IN включен, а задний переключатель включен, хвостовое реле включено.
выключен. (Автоматическое отключение)
|
|
-
|
Если переключатель KEY IN включен после Auto OFF, то
реле включено. Хвостовое реле не включается, даже если водитель
боковая дверь открывается > закрывается.
|
|
17
|
Сопровождение налобных фонарей
|
|
-
|
Если режим автомобиля переключается с IGN1 на IGN1 OFF и
лампа haed включается выключателем лампы haed или автоподсветкой, затем
лампа haed остается включенной.
|
|
18
|
Головной свет НИЗКИЙ/ВЫСОКИЙ
|
|
-
|
Если включен ближний свет фар при включенном переключателе ближнего света или функции автоматического освещения, а переключатель дальнего света включен (самовозврат), то включается дальний свет фар.
|
|
-
|
Дальний свет фар можно выключить только переключателем ближнего света.
|
|
19
|
Фара ближнего света
|
|
-
|
Фары дальнего света активируются только тогда, когда переключатель ближнего света включен, а режим автомобиля находится в положении IGN2 ON.
|
|
-
|
Переключатель используется для выключения, когда дальний свет фар включен.
|
|
20
|
Передняя противотуманная фара
|
|
-
|
Если передний противотуманный фонарь включается при включенном заднем фонаре, то включается передний противотуманный фонарь.
|
|
-
|
Если передняя противотуманная фара выключается, когда передняя противотуманная фара включена, то лампа выключается.
|
|
-
|
Если фары ближнего света включаются при включенных передних противотуманных фарах, то включаются и передние противотуманные фары.
|
|
-
|
Если передняя противотуманная фара выключается, когда передняя противотуманная фара включена, то лампа выключается.
|
|
21
|
Автоматическое управление освещением
|
|
-
|
Если датчик автоматического освещения определяет состояние включения света, то свет включается через 2,5 секунды.
|
|
-
|
Если датчик обнаруживает состояние выключения света, то свет выключается через 2,5 секунды.
|
|
-
|
Если датчик обнаруживает включенный задний фонарь, то только
задний фонарь включен. Если датчик определяет состояние включения фар,
затем включаются задний фонарь и фара.
|
|
-
|
В случае включения переднего фонаря и задний фонарь, и передний фонарь включаются независимо от состояния включения/выключения заднего переключателя.
|
|
22
|
Дневные ходовые огни (ДХО)
|
|
-
|
Лампа DRL загорается при запуске двигателя.
|
|
-
|
Лампа ДХО выключается, если ближний свет фар или передняя противотуманная фара включены.
|
|
23
|
Налобный фонарь Добро пожаловать
|
|
-
|
Если режим автомобиля переключен на KEY OFF, все двери
закрыты и заблокированы, когда фара включена (переключатель фары или
Переключатель AUTO + ночное время), затем активируется разблокировка RKE, фара
включается на 15 секунд.
|
|
24
|
Хвост AV связан
|
|
-
|
Когда режим автомобиля переключается на ACC ON, отражается датчик освещения с автоматическим освещением.
|
|
-
|
Если уровень окружающего освещения Auto Light находится в состоянии включения задних фонарей более 2,5 секунд, то отправляется сигнал ON.
|
|
-
|
Если уровень освещенности при автоматическом освещении находится в состоянии ВЫКЛ заднего фонаря более 2,5 секунд, то посылается сигнал ВЫКЛ.
|
|
25
|
ДПАС
|
|
-
|
Если рычаг переключения передач переключен в положение R при включенном режиме автомобиля IGN1, зуммер активируется через 0,5 секунды.
|
|
-
|
Уровень предупреждения отображается в кластере, и зуммер активируется в соответствии с состоянием предупреждения.
|
|
26
|
Нормальный/ARMWAIT/Relock Mode
|
|
-
|
Если сигнал блокировки TX получен при снятом переключателе KEY IN из
индикатор цилиндра и все двери закрыты, затем сигнал блокировки всех дверей
выводится, и когда все выключатели дверных замков заблокированы, то аварийная лампа
включается 1 раз, и автомобиль переходит в режим ОХРАНЫ по истечении
времени ARMWAIT (30 сек.).
|
|
-
|
Если сигнал блокировки TX получен при открытии любой из дверей,
капот или багажник открыты, то выдается только сигнал блокировки. Опасность
лампа не горит и автомобиль не входит в режим охраны.
|
|
-
|
Если какая-либо из дверей не открыта или KEY IN не обнаружен
в течение 30 секунд после получения сигнала разблокировки TX, затем автомобиль
возвращается в режим охраны.
|
|
27
|
Контроль индикатора безопасности
|
|
-
|
Если автомобиль находится в режиме ARMWAIT, когда KEY OUT, то
Индикатор остается включенным. Индикатор мигает с интервалом, если автомобиль
в любом режиме, кроме ARMWAIT. (Интервал мигания: 2 сек. ВЫКЛ., 0,3 сек.
НА)
|
|
28
|
Аварийное состояние
|
|
-
|
Если обнаружено состояние срабатывания сигнализации, то включается блокировка запуска для предотвращения запуска двигателя и активируется сигнализация.
|
|
29
|
СНЯТИЕ С ОХРАНЫ/Условие деактивации тревоги
|
|
-
|
Если получен сигнал переключателя TX UNLOCK/LOCK, сигнал разблокировки/блокировки выводится в течение 0,5 секунды, а START INHIBIT отключается.
|
|
-
|
Если переключатель KEY IN включен, а переключатель IGN1 включен, а переключатель IGN2 включен и генератор включен в течение 30 секунд, то блокировка запуска отключается, а режим автомобиля переключается на DISARM.
|
|
30
|
ПЕРЕЗАГРУЗИТЬ
|
|
-
|
Если аккумуляторную батарею отключить во время активации сигнализации, а затем снова подключить, то сигнализация также снова активируется.
|
|
-
|
Если аккумуляторную батарею отсоединить, когда автомобиль находится в режиме ОХРАНА, а затем снова подключить, автомобиль останется в режиме ОХРАНА.
|
|
31
|
Центральный дверной замок/разблокировка
|
|
-
|
Если переключатель запирания/отпирания KEY двери водителя/пассажира
включается в течение 3 секунд, затем подается сигнал блокировки/разблокировки всех дверей.
выводится за 0,5 секунды.
|
|
-
|
Если получен сигнал блокировки/разблокировки TX, то все сигналы блокировки/разблокировки дверей выводятся в течение 0,5 секунды.
|
|
-
|
Если переключатель блокировки двери водителя (электростеклоподъемник) находится в положении блокировки/разблокировки, то сигнал блокировки/разблокировки всех дверей выдается в течение 0,5 секунды.
|
|
32
|
Автоматический дверной замок
|
|
-
|
Если автомобиль находится в режиме IGN1 ON и генератор включен, и
скорость автомобиля превышает 15 км/ч (9,3 мили/ч), все двери заперты внутри
1,5 секунды.
(Однако, если все двери уже заперты или в случае отказа всех дверей, то функция блокировки всех дверей не выполняется.)
|
|
-
|
Если какая-либо из дверей отпирается после запирания с помощью вышеуказанного
условие, то команда блокировки выполняется 3 раза. (с интервалом 1 сек.).
Незапертая дверь, запертая во время 3-х попыток, игнорируется.
|
|
-
|
Функция автоматического запирания дверей не включается в случае разблокировки при столкновении.
|
|
33
|
Автоматическая разблокировка двери
|
|
-
|
Если KEY OFF после KEY IN, то выполняется отпирание всех дверей.
(Однако, если все двери уже разблокированы, команда разблокировки не выполняется.)
|
|
34
|
Переключатель разблокировки двери водителя Синхронизированная автоматическая разблокировка двери
|
|
-
|
Если все двери закрыты, а переключатель разблокировки двери водителя
переключается с запертого на незапертое, то все сигналы отпирания дверей
выводится 1 раз за 0,25 секунды.
|
|
35
|
НАПОМИНАНИЕ КЛЮЧА ЗАЖИГАНИЯ
|
Эта функция не активируется, если скорость автомобиля превышает 3 км/ч (1,86 мили/ч).
|
-
|
Если ключ зажигания включен, выключатель двери водителя открыт и дверь водителя
состояние разблокировки становится заблокированным, все разблокировки дверей выполняются в течение 1 секунды
после задержки 0,5 секунды.
|
|
-
|
ЗАЖИГАНИЕ ВКЛЮЧЕНО, помощь при открытии дверного выключателя и помощь при отпирании двери
состояние становится заблокированным, отпирание всех дверей выполняется в течение 1 секунды после
задержка 0,5 секунды.
|
|
-
|
Если выключатель двери водителя замкнут в течение 0,5 секунды от водителя
переключение состояния разблокировки двери UNLOCK > LOCK, когда автомобиль находится в
В режиме IGN KEY ON отпирание всех дверей выполняется только 1 раз в 1 секунду.
|
|
-
|
Если условие разблокировки выполнено, то разблокировка выполняется, даже если условие не поддерживается в течение 0,5 секунды.
|
|
36
|
Пассивный ключ напоминание
|
|
-
|
Эта функция не активируется, если скорость автомобиля превышает 3 км/ч (1,86 мили/ч).
|
|
-
|
Если от SMK поступает сигнал KEY Reminder, то все команды отпирания дверей выдаются в течение 1 секунды.
|
|
-
|
Если дверь остается запертой, даже если подается команда отпирания
выводится на 1 секунду, как указано выше, затем предпринимается попытка разблокировки до
до 3 раз (исключая 1-й выход) (интервал 1 с: 0,5 с вкл./выкл.)
|
|
37
|
Аварийная разблокировка двери
|
|
-
|
Разблокировка выполняется каждый раз, когда подается сигнал ACU, когда
Переключатель IGN включен. Вывод разблокировки продолжается в течение установленного времени
даже если режим автомобиля переключен с IGN KEY ON на OFF.
|
|
-
|
Если переключатель блокировки водителя/ассистента/замка задней двери переключен из
разблокировать для блокировки после выполнения разблокировки, затем выполняется команда разблокировки
снова на 5 секунд.
|
|
-
|
Функция автоматической блокировки дверей не включается в случае разблокировки при столкновении.
|
|
38
|
HBA (Ассистент дальнего света)
|
|
-
|
Если переключатель дальнего света фар включен в ночном режиме автоматического переключения, активируется режим HBA.
|
|
-
|
При обнаружении приближающегося автомобиля или впереди идущего автомобиля (сигнал
вход от LDWS) в режиме HBA, то дальний свет фар выключается.
|
|
-
|
Если встречный или движущийся впереди автомобиль не обнаружен, автоматически включается дальний свет фар.
|
|
39
|
СКЛАДЫВАТЬ / РАСКЛАДЫВАТЬ
|
|
-
|
Складывание/раскладывание включается, когда активирован переключатель складывания/раскладывания.
|
|
-
|
Если активирован автоматический переключатель, то складывание/раскладывание включается автоматически в случае любого из следующих условий.
|
|
1.
|
Если RKE заблокировать/разблокировать.
|
|
2.
|
Если пассивная блокировка/разблокировка.
|
|
3.
|
Если обнаружен сигнал приближения/удаления смарт-ключа.
|
|
15 секунд после открытия > закрытия двери со стороны водителя.
Налобный фонарь или Autolite не включены.
Если дверь со стороны водителя остается открытой более 5 минут.
Через 20 минут после переключения режима автомобиля с IGN1 ON на IGN OFF.
Если сигнал блокировки TX получен 2 раза, когда H/Lamp включен.
Схематические диаграммы
Процедуры ремонта
