Hyundai Elantra: BCM (модуль управления кузовным оборудованием) / Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система кузова / BCM (модуль управления кузовом) / Процедуры ремонта

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите перчаточный ящик.
(См. Кузов — «Верхняя крышка перчаточного ящика в сборе»)
3.
Снимите блок смарт-ключа.
(См. раздел «Корпус» — «Блок смарт-ключа»)
4.
Отсоедините разъемы блока управления кузовным оборудованием (А).

5.
Снимите блок управления кузовом (А), предварительно ослабив крепежные гайки.

Монтаж
1.
Установить блок управления кузовом.
2.
Подключить блок управления кузовом.
3.
Установите верхнюю крышку перчаточного ящика в сборе.
Диагностика BCM с помощью GDS
1.
Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самостоятельная проверка: Проверка кода неисправности (DTC) и дисплея.
(2)
Текущие данные: проверка состояния входных/выходных данных системы.
(3)
Тест привода: Проверка состояния работы системы.
(4)
Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.

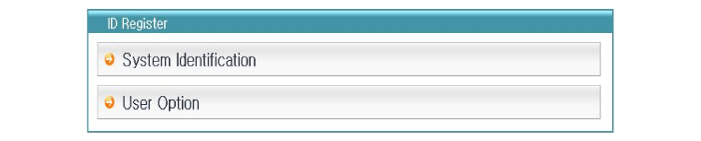

Выберите «Модуль управления кузовом (BCM)», чтобы проверить модуль управления кузовом.
4.

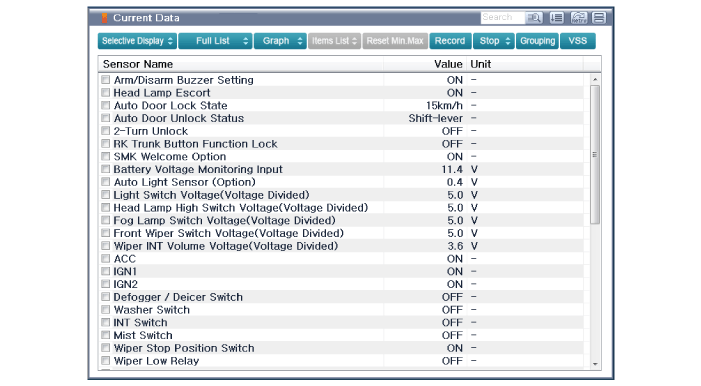

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих «модулю управления кузовным оборудованием (BCM)».

5.

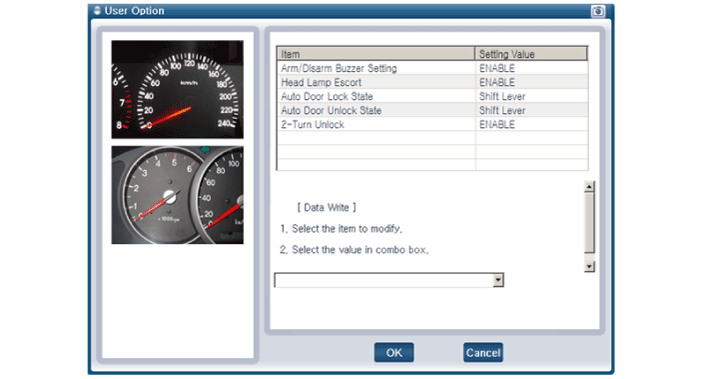

Если вы хотите изменить параметр пользователя, выберите «Параметры пользователя».

Описание и работа
Описание Функция модуля управления кузовным оборудованием (BCM) NoItemDescription1Стиральная машина, связанная с шайбой - Если переключатель омывателя нажат на 0,06~0,2 секунды с режим автомобиля в IGN2, реле дворников ...
