Hyundai Elantra: система умного круиз-контроля / описание и работа

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система двигателя / Умная система круиз-контроля / Описание и работа

Описание
Умная система круиз-контроля позволяет водителю запрограммировать транспортное средство для контроля скорости и следующего расстояния, обнаруживая автомобиль впереди без нажатия педали тормоза и акселератора педаль.
1.
Круиз-контроль скорости: Автомобиль поддерживает выбранную скорость, если впереди нет автомобилей.
2.
Управление замедлением: автомобиль замедляется, если обнаруживается впереди идущее транспортное средство.
3.
Контроль дистанции следования: Автомобиль поддерживает выбранную дистанцию ​​следования.
4.
Контроль ускорения: автомобиль разгоняется до выбранной скорости, если впереди не обнаруживается автомобиль.

5.
Контроль на кривых
(1)
Датчик может не обнаружить транспортное средство впереди или может обнаружить транспортное средство на других полосах, потому что диапазон обнаружения датчика ограниченное.
(2)
На поворотах, если автомобиль, оборудованный SCC, движется на высокой скорости. скорости автомобиль может выскользнуть наружу. Поэтому уменьшите скорость на повороты, даже если впереди нет автомобиля. (Отсутствует управление тормозом ССС.)
(3)
Когда автомобиль следует за транспортным средством впереди по прямой дороге, если впереди идущее транспортное средство входит в поворот, транспортное средство, оборудованное SCC, может ускориться, чтобы следовать за транспортным средством впереди.
(4)
На поворотах, если движущееся впереди транспортное средство выходит за пределы досягаемости, автомобиль не разгоняется до заданной скорости и соблюдает следующие скорость, чтобы предотвратить многократное ускорение и замедление. (Если транспортное средство, оснащенное SCC, меняет полосу движения или нажимает педаль газа педали, автомобиль будет ускоряться.)
6.
Предупреждающий сигнал
Если транспортное средство, оборудованное SCC, замедляется, потому что транспортное средство впереди тормозит или перестраивается на вашу полосу, предупреждение сработает.
(1)
В случае, если транспортное средство, оснащенное SCC, может корректно замедляться системой – нет предупреждения
(2)
В случае, если автомобиль, оснащенный SCC, не может должным образом замедлиться системой
А.
Индикатор в кластере будет мигать, а предупреждающий зуммер будет звучать. (Предупреждение и замедление системы будут продолжаться до тех пор, пока нажата педаль тормоза.)
(3)
Если транспортное средство впереди (скорость транспортного средства: менее 30 км/ч) исчезает на следующей полосе во время контроля расстояния, прозвучит предупреждающий звуковой сигнал и появится сообщение. Настройте свой автомобиль скорость для транспортных средств или объектов, которые могут внезапно появиться перед вами.
7.
Разгон водителем
Даже если автомобиль замедляется системой SCC, автомобиль можно разогнать, нажав педаль акселератора. Если автомобиль разгоняется выше заданной скорости, индикатор в приборной панели будет мигать.
• Условия работы умного круиз-контроля

-
Скорость автомобиля примерно от 0 до 160 км/ч (от 0 до 99,4 миль в час)
-
Трансмиссия в D или спортивном режиме
-
Выключатель "ESP OFF" ВЫКЛ.
-
Выключатель "ESP OFF" ВЫКЛ.
-
Переключатель "КРУИЗ" ВКЛЮЧЕН (индикатор КРУИЗ включен)
При указанных выше условиях активируйте круиз-систему с помощью переключателя «SET/–» или «RES/+».
• Условия отключения интеллектуального круиз-контроля
-
Выключатель "КРУИЗ" ВЫКЛ.
-
Включите переключатель "ОТМЕНА"
-
Нажата педаль тормоза
-
Водительская дверь открыта
-
Скорость автомобиля выше примерно 170 км/ч (105 миль в час)
-
Передача в N или P или R
-
Работа ESP/TCS/ABS
-
Педаль акселератора нажата более 5 минут
-
Выключатель ESP OFF" включен (горит индикатор ESP OFF)
-
Задействован стояночный тормоз
-
Сбой системы (горит предупреждающий индикатор)
-
Трещина, повреждение или неправильная установка крышки блока интеллектуального круиз-контроля (горит предупреждающий индикатор)
8.
Функция круиз-контроля

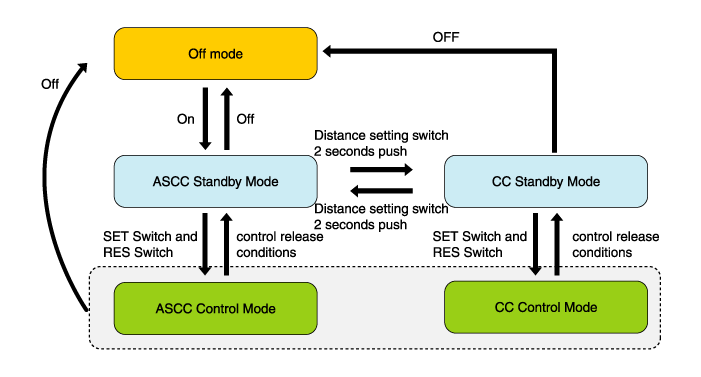

Водитель может использовать только режим круиз-контроля (функция контроля скорости), выполнив следующие действия:
При включенной системе интеллектуального круиз-контроля (индикатор круиза индикатор будет гореть, но система не будет активирована), нажмите кнопку расстояние до переключателя расстояния более 2 секунд. «Умный круиз режим управления (SCC)» и «Режим круиз-контроля (CC)». скорость управления режимом круиз-контроля такая же, как и у умный режим круиз-контроля.
При использовании режима круиз-контроля водитель должен вручную получить доступ к расстоянию до других транспортных средств, так как система не будет автоматическое торможение для замедления других транспортных средств.
Главный выключатель круиза (CRUISE)
Интеллектуальная система круиз-контроля включается нажатием кнопки круиз "ВКЛ/ВЫКЛ" главный выключатель. Когда интеллектуальная система круиз-контроля включена, на приборной панели загорается индикатор CRUISE.
Переключатель установки/выбега (SET/–)
Переключатель «SET/–», расположенный справа на рулевой колонке, имеет две функции.
Функция установки - Нажмите переключатель «SET/–» и отпустите его в желаемую скорость. Индикатор SET на комбинации приборов будет освещать. Отпустите педаль акселератора. Желаемая скорость будет автоматически поддерживаться.
На низкой скорости 10 ~ 30 км/ч (0 ~ 20 миль/ч) должно быть автомобиль впереди автомобиля водителя. Целевая скорость установлена ​​на 30 км/ч. (20 миль в час).
Функция выбега - Нажмите переключатель «SET/–» и удерживайте его, когда умный круиз-контроль включен. Автомобиль будет постепенно замедляться. Отпустите переключатель на желаемой скорости.
Желаемая скорость будет поддерживаться. Нажмите переключатель «SET/–» и быстро отпустите его.
Крейсерская скорость уменьшится на 1,0 км/ч или 1,0 мили в час.
•
Если скорость автомобиля превышает заданную скорость при нажатии на педаль акселератора, скорость автомобиля будет заданной скоростью.
Переключатель возобновления/ускорения (RES/+)
Переключатель «RES/+», расположенный справа на рулевой колонке, имеет две функции.
Функция возобновления - если какой-либо метод, кроме круиза Главный переключатель «ON/OFF» использовался для временной отмены крейсерской скорости и система все еще активирована, самая последняя установленная скорость будет автоматически возобновляется при нажатии переключателя «RES/+».
Функция ускорения - нажмите переключатель «RES/+» и удерживайте его, когда умный круиз-контроль включен. Автомобиль будет постепенно ускоряться. Отпустите переключатель на желаемой скорости. Желаемая скорость будет поддерживается.
Нажмите переключатель «RES/+» и быстро отпустите его. Крейсерская скорость увеличится на 1,0 км/ч или 1,0 миль в час.
Переключатель отмены (CANCEL)
Система круиз-контроля временно отключается нажатием переключателя «ОТМЕНА».
Переключатель управления дистанцией следования
Эта система помогает вам установить расстояние от автомобиля вперед и поддерживать выбранную дистанцию, даже если вы не нажимали педали акселератора или тормоза.
Выберите соответствующую дистанцию ​​следования в зависимости от дорожных условий и скорости автомобиля.
При каждом нажатии кнопки следующее расстояние изменяется следующим образом:
Пример) Расстояние 4 > Расстояние 3 > Расстояние 2 > Расстояние 1 > Расстояние 4
Если вы едете со скоростью 90 км/ч (55,9 миль/ч), расстояние сохраняется следующим образом;
Расстояние 4 — примерно 52,5 м (172,2 фута)
Расстояние 3 — примерно 40 м (131,2 фута)
Расстояние 2 — примерно 32,5 м (106,6 фута)
Расстояние 1 — примерно 25 м (82,0 фута)
Следующее расстояние каждого этапа изменяется в зависимости от скорости впереди идущего автомобиля.
Показать в кластере
Отображать
Описание

Дистанция 1 - при впереди идущем транспортном средстве

Дистанция 2 - при впереди идущем транспортном средстве

Дистанция 3 - при впереди идущем транспортном средстве

Дистанция 4 - при впереди идущем транспортном средстве

Неисправность системы SCC

Схематические диаграммы
Таблицы симптомов неисправностей Составные части и схема функций Компонентная частьФункцияПереключатель круиз-контроляВведите заданную скорость и расстояние до ЭБУ SCC.Комбинация приборовОтображение различной информации ...
Описание и работа блока интеллектуального круиз-контроля
Описание Блок интеллектуального круиз-контроля установлен на передней части шасси. Радарный датчик встроен в переднюю часть устройства. Этот датчик обнаруживает транспортные средства и объекты впереди ...
