Электрическая система двигателя

Схематические диаграммы

Место в руководстве: Электрическая система двигателя
Общая информация — 9Механическая система двигателя — 84Электрическая система двигателя — 60Система контроля выбросов — 24Управление двигателем/топливная система — 90Автоматическая трансмиссия — 92Карданный вал и ось — 20Подвесная система — 31Рулевая система — 20Сдержанность — 50Тормозная система — 63Кузов (внутри и снаружи) — 214Электрическая система кузова — 221Отопление, вентиляция, кондиционирование — 71
~1мин чтения

Таблицы симптомов неисправностей

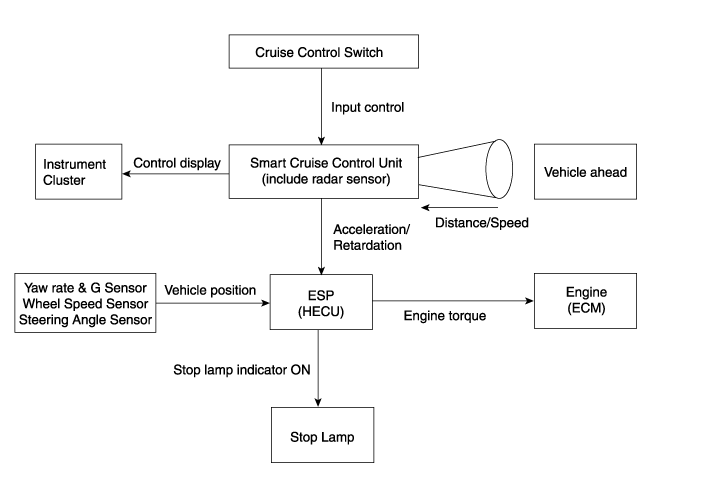

Составные части и схема функций
Составная часть Функция
Переключатель круиз-контроля Введите заданную скорость и расстояние в ЭБУ SCC.
Приборный щиток Отображать различную информацию, введенную из SCC.
Умный круиз-контроль Распознавайте и отслеживайте транспортное средство впереди.
Рассчитать скорость и расстояние до цели
Запросить ускорение и замедление в ESP
В постоянного тока (HECU) Автоматическое торможение и запрос управления крутящим моментом двигателя к двигателю (ECM)
Запрос управления крутящим моментом EPB на электронный стояночный тормоз (EPB)
Запросите включение индикатора стоп-сигнала
Двигатель (ЭБУ) Контролируйте крутящий момент двигателя
Стоп-сигнал Индикатор стоп-сигнала горит
