Hyundai Elantra: индикаторы и приборы / Описание и работа комбинации приборов

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система кузова / Индикаторы и датчики / Описание и работа комбинации приборов

Описание

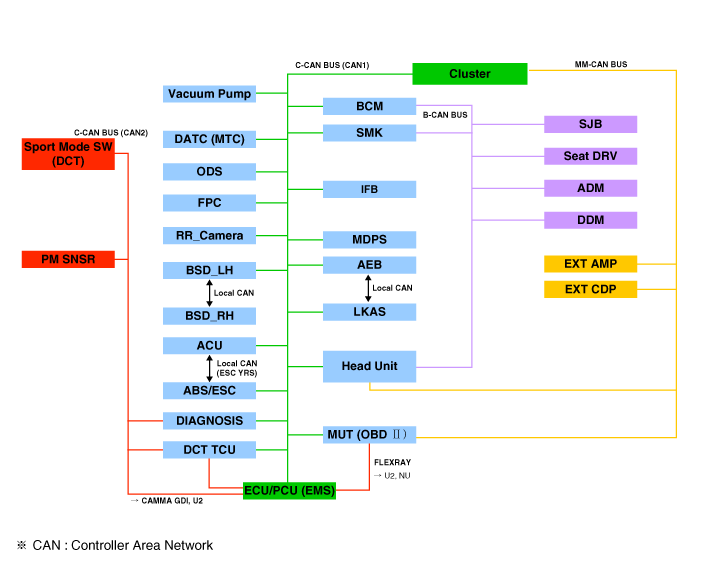

Схема сети связи

Сокращение	Объяснение
АКУ	Блок управления подушками безопасности
АДМ	Вспомогательный дверной модуль
B_CAN	Сеть контроллеров тела
млрд кубометров	Модуль управления кузовом
BSD	Обнаружение слепых зон
C_CAN	Локальная сеть контроллера шасси
КЛУ	Кластерный модуль
ДАТК	Двойной автоматический контроль температуры
ДДМ	Модуль водительской двери
ESC	Электронная программа стабилизации
скорая помощь	Система управления двигателем
ЛКАС	Система помощи при удержании полосы движения
M_CAN	Мультимедийная сеть контроллеров
МДПС	Рулевое управление с электроприводом
P_CAN	Локальная сеть контроллера силового агрегата
ПСМ	Модуль сиденья с электроприводом
САС	Датчик угла поворота рулевого колеса
SJB	Умный соединительный блок
СМК	Блок смарт-ключа
PAS	Система помощи при парковке
ТКУ	Блок управления коробкой передач
СКДП	Система контроля давления в шинах
VDC	Динамический контроль автомобиля
ТМУ	Телематическая система
АБС	Антиблокировочная тормозная система
ССС	Умный круиз-контроль

Кодирование вариантов кластера

Поскольку у нас больше опций (ESC, MDPS, SCC и т. д.) в машине, на приборной панели теперь отображается больше информации в зависимости от выбранные варианты.

По этой причине нам нужно узнать, какие опции у текущего автомобиля при замене приборной панели.

Для решения этой проблемы разработан курс обучения, основанный на опция, необходимая для автомобиля при замене приборной панели, должна быть выполненный.

Это называется вариантным кодированием.

Функция

Высокоскоростная связь CAN (C-CAN)

А.	Индивидуальная функция: блокирующиеся листы для посадки, приветственный свет

Б.	LDWS: Система предупреждения о выходе из полосы движения

С.	SPAS: интеллектуальная система помощи при парковке

Низкоскоростная связь CAN (MM-CAN)

А.	AV: аудио/видео Мультимедийный информационный дисплей

Б.	TBT: отображение навигационной информации с поворотом

Звуковой выход

Комбинация приборов и внешние динамики подключены к выходу различных звуковых сигналов и звуковых эффектов.

Если применяется внешний усилитель, направленная сигнализация выводится через усилитель.

[Стандартный тип]

[Тип суперзрения]

Звук	Описание и функция (приемник данных CAN)
Добро пожаловать	Добро пожаловать (ключ вынут, а дверь открыта/закрыта, проверяется BCM)
До свидания	До свидания (кластер)
Предупреждение об открытой двери	Напоминание Kwy (BCM), скорость автомобиля 5 км/ч или ниже & Переключатель IGN находится в положении ACC или IGN или запуска двигателя и когда скорость автомобиля ниже 5 км/ч или при открытой двери со стороны водителя
Предупреждение о непристегнутом ремне	Предупреждение о непристегнутом ремне водителя (BCM)
Предупреждение системы PAS	Предупреждение о неисправности датчика PAS (BCM)
Шестерня Р	Предупреждение PAS при переключении передачи R (BCM и SPAS)
Ручной тормоз	Предупреждение о стояночном тормозе (BCM)
Кнопка Пуск	Предупреждение о кнопке SSB (SMK)
Информация о свете реостата	Предупреждение реостата при выборе максимальной или минимальной степени (кластер)
Отправление смарт-ключа	Предупреждение об отсутствии смарт-ключа (SMK)
Отправление смарт-ключа	Предупреждение смарт-ключа N0n (SMK)
Умный круиз	Переход с обычного круиза на интеллектуальный круиз (SCC)
Информация о вождении Smart Cruise	Отмена функции Smart Cruise (SCC)
обычный круиз	Переход с умного круиза на обычный круиз (SCC)
Лампа указателя поворота (галочка)	Предупреждение лампы указателя поворота (BCM)
Лампа указателя поворота (Tock)	Предупреждение лампы указателя поворота (BCM)
Низкое напряжение батареи смарт-ключа	Предупреждение, когда водитель нажимает кнопку SSB со смарт-ключом с низковольтной батареей (SMK)
Предупреждение EPB	Предупреждение при переходе с автоматического удержания на блокировку EPB (EPB)
Аварийный сигнал температуры охлаждающей жидкости	При температуре двигателя выше 120 °C (EMS)

Режим пользовательских настроек (USM)

Настройку можно изменить с помощью переключателей (Меню, ВВЕРХ, ВНИЗ и кнопку ОК). Есть много предметов (например, In/Out Seat Синхронизация, синхронизация с рулевым колесом, автоматическая блокировка дверей, Автоматическое отключение дверного замка, сопровождение фар, приветственный свет, приветствие Звук, сигнал поворота в одно касание, автоматический сброс среднего расхода топлива, Яркость и Настройка содержимого), которые можно установить и настроить. поток сигналов во время настройки выглядит следующим образом.

(1)	Настройки UMS устанавливаются, они передаются в BCM.

(2)	BCM передает настройки по B_CAN соответствующим модулям.

(3)	Модуль завершает настройку и передает измененную настройку в BCM.

(4)

BCM передает окончательные настройки по C_CAN в кластер.

•	Кластер связывается напрямую с модулями C-CAN.

Схема комбинации приборов

Принципиальная электрическая схема [Общий стандарт] [Тип МОНО] [Общий надзор]...

Процедуры ремонта комбинации приборов

Удаление • Наденьте перчатки, чтобы защитить руки. • Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг...
