Hyundai Elantra: Система автономного экстренного торможения (AEB) / Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Тормозная система / Система автономного экстренного торможения (AEB) / Процедуры ремонта

Удаление
Радар AEB
1.
Выключите зажигание и отсоедините кабель аккумуляторной батареи (-).
2.
Снимите кожух переднего бампера
(Кузов - см. «передний бампер»)
3.
Отсоедините разъем радара AEB (A).
4.
Снимите блок AEB (B).

камера LDWS
AEB, в отличие от SCC (Smart Cruise Control), должен работать по стационарный автомобиль, поэтому система использует систему Fusion Target для объединения радар и камера.
1.
Отсоедините кабель аккумулятора (-).
2.
Уберите камеру.
(См. Электрическая система кузова — «Система предупреждения о выходе из полосы движения (LDWS)»).
Монтаж
Радар AEB
1.
Установка обратна снятию.
2.

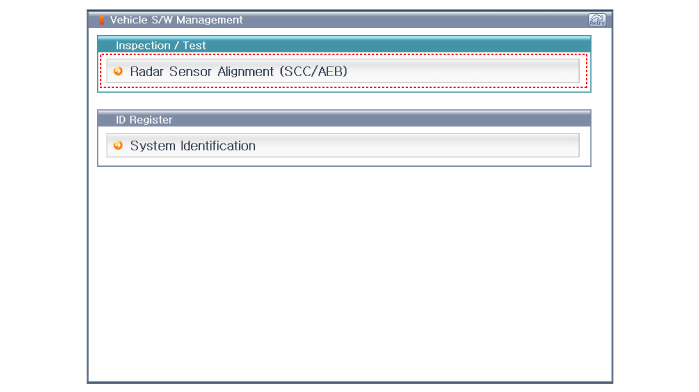

Выполните выравнивание радара AEB(SCC).
(См. Электрическая система двигателя — «Блок интеллектуального круиз-контроля»)

камера LDWS
1.
Установка обратна снятию.
2.
Выполните автоматическую калибровку целевой точки обслуживания (SPTAC).
(См. Электрическая система кузова — «Система предупреждения о выходе из полосы движения (LDWS)»).
Схематические диаграммы
Принципиальная схема Терминал Функция NO.Function1-2C-CAN Low3C-CAN High4GND5IGN_16-7L-CAN Low8L-CAN High ...
