Электрическая система кузова
Компоненты блока смарт-ключа и расположение компонентов
Место в руководстве: Электрическая система кузова
~1мин чтения

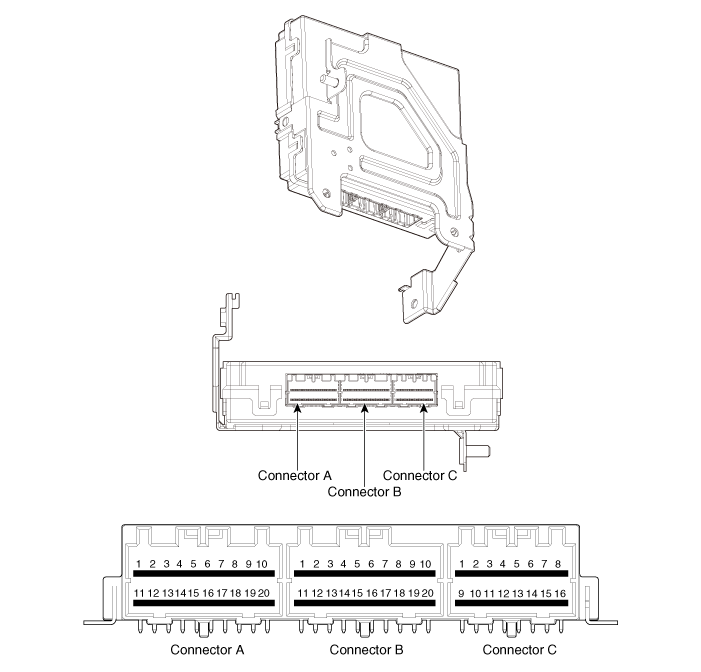

Компоненты (1)
| Нет | Соединитель А | Соединитель Б | Соединитель С |
| 1 | BAT (+)_Сигнал | Антенна в двери водителя_GND | - |
| 2 | летучая мышь (+)_мощность | Антенна в двери водителя_Power | - |
| 3 | IGN 1 | - | - |
| 4 | IGN 2_Релейный выход | B-CAN (высокий) | Светодиод SSB (ВЫКЛ.) |
| 5 | IGN 1_Релейный выход | B-CAN (низкий уровень) | Светодиод SSB (зажигание) |
| 6 | Вспомогательная дверная антенна_GND | Датчик скорости колеса | Светодиод SSB (ACC) |
| 7 | Внутренняя антенна 2_GND | AT: вход сигнала «P» MT : Вход сигнала выключателя сцепления |
Подсветка SSB (+) |
| 8 | Магистральная антенна_GND | - | Подсветка SSB (-) |
| 9 | Внутренняя антенна 1_GND | C-CAN (низкий) | Антенна иммобилайзера GND |
| 10 | Антенна бампера GND | C-CAN (высокий) | Антенна иммобилайзера Мощность |
| 11 | АКК | Земля 1 | - |
| 12 | IGN2 | Земля 2 | Обратная связь сигнала пуска |
| 13 | Выход ACC_Relay | Вспомогательный дверной switch_signal | Предохранитель стоп-сигнала |
| 14 | Выход Starter_Relay | Switch_signal двери водителя | Тормозной переключатель |
| 15 | - | - | Индикатор иммобилайзера |
| 16 | Вспомогательная дверная антенна_Power | ЭМС МОЖЕТ | Внешний зуммер |
| 17 | Внутренняя антенна 2_Power | ЭСКЛ МОЖЕТ | |
| 18 | Магистральная антенна_Мощность | RPM_Input | |
| 19 | Внутренняя антенна 1_Power | SSB-переключатель2 | |
| 20 | Мощность антенны в бампере | SSB-переключатель1 |
