осмотр
Самодиагностика с помощью Scan Tool
Он сможет диагностировать дефекты системы SMART KEY с ГДС быстро. GDS может принудительно управлять приводом, входное/выходное значение контроль и самодиагностика.
Следующие три функции будут серьезной проблемой в системе SMART KEY.
1.
Проблема с вводом устройства SMART KEY.
2.
Проблема в блоке SMART KEY.
3.
Проблема с выходом устройства SMART KEY.
Таким образом, следующие три диагноза будут основным процессом решения проблемы.
1.
Блок SMART KEY Проблема ввода: диагностика переключателя
2.
Проблема с блоком SMART KEY: диагностика связи
3.
Проблема с выходом блока SMART KEY: диагностика антенны и переключателя
Диагностика переключателя
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя, включите питание GDS.
2.
Выберите модель автомобиля, а затем систему SMART KEY.
3.
Выберите «Устройство SMART KEY».
4.
После включения IG выберите «Текущие данные».

5.

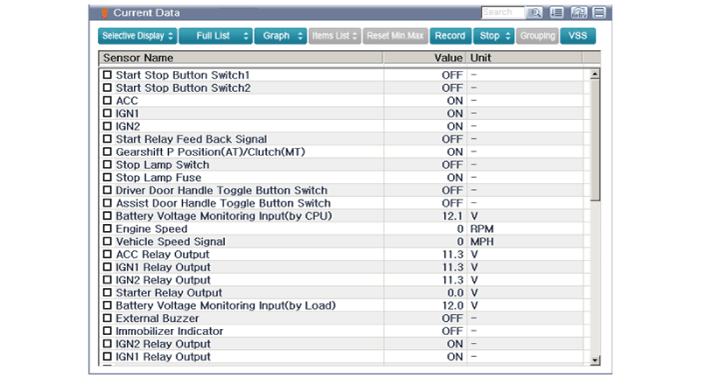

Вы можете увидеть положение каждого переключателя на сканере после подключения процесса «текущие данные».
Отображать
Описание
FL Переключить SW
ON : Кнопка на ручке двери водителя включена.
FR Переключить ПО
ON : Кнопка на вспомогательной ручке двери включена.
Задняя дверь открыта SW
ON : Кнопка крышки багажника включена.
Положение шестерни P
ON: Рычаг переключения передач находится в положении P.
IGN 1
ON: переключатель IGN находится в положении IG.
АКК
ON: переключатель IGN находится в положении ACC.
Тормоз SW
ON : Тормозной выключатель включен.

Диагностика связи с GDS (самодиагностика)
1.
Диагностика связи проверяет, что все связанные компоненты работают нормально.
2.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
3.

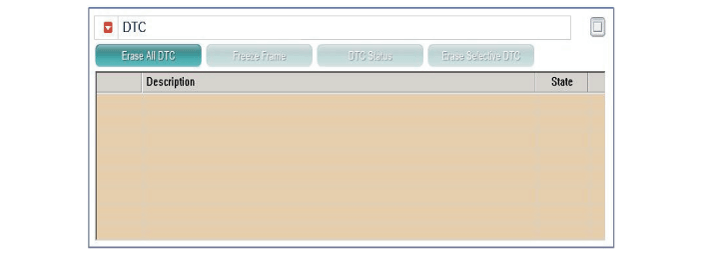

После включения зажигания выберите «DTC».

Диагностика срабатывания антенны
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

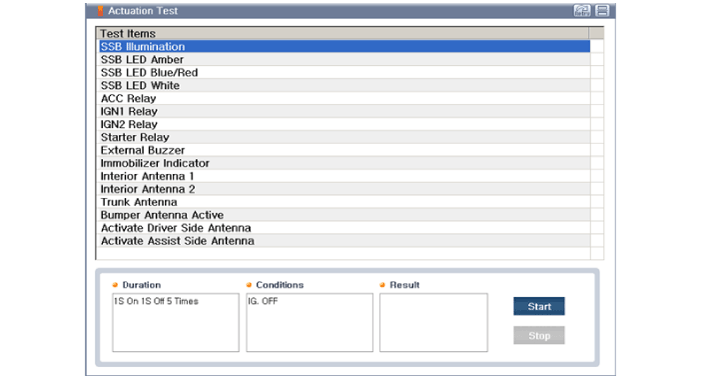

После включения зажигания выберите «Проверка действия».

3.
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.
4.
Если светодиод смарт-ключа мигает, смарт-ключ исправен.
5.
Если светодиод смарт-ключа не мигает, проверьте напряжение батареи смарт-ключа.
6.
Активация антенны
А.
ИНТЕРЬЕР Антенна 1
Б.
ИНТЕРЬЕР Антенна 2
С.
Магистральная антенна
Д.
БАМПЕР/ Магистральная антенна
Э.
DRV_DR Антенна
Ф.
Антенна AST_DR
Проверка состояния антенны
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

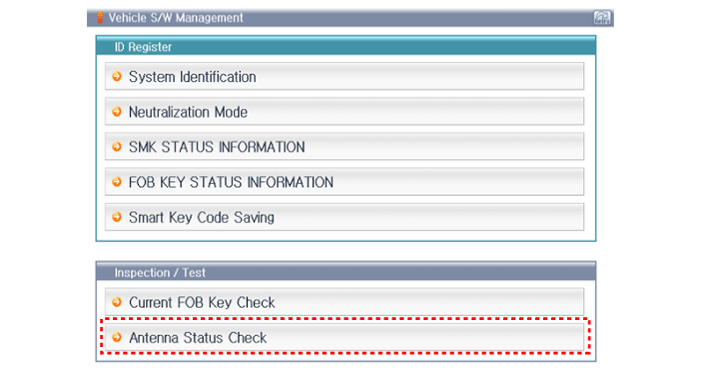

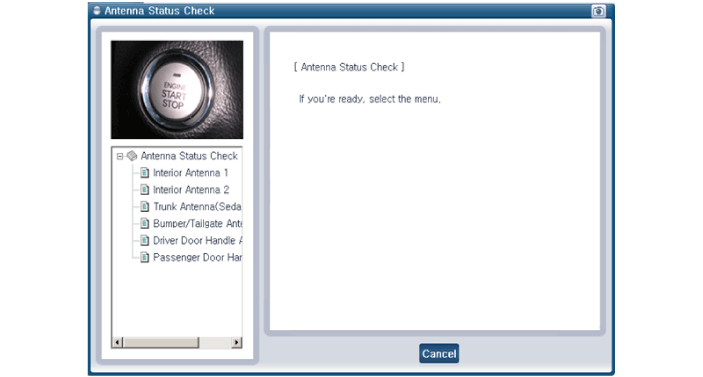

Выберите «Проверка состояния антенны».

3.

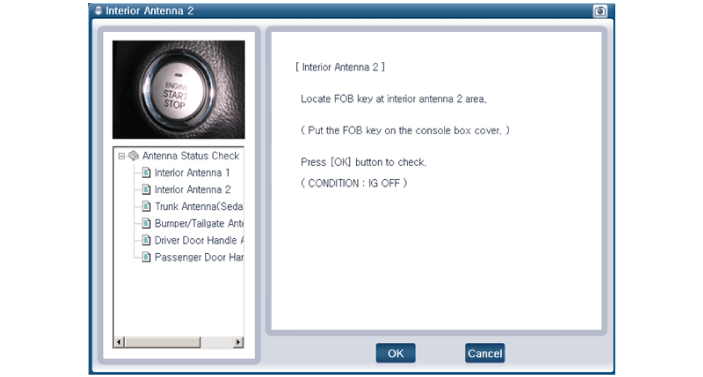

После включения IG выберите «Проверка состояния антенны».

4.
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

5.
Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник работают нормально.
6.
Состояние антенны
А.
ИНТЕРЬЕР Антенна 1
Б.
ИНТЕРЬЕР Антенна 2
С.
БАМПЕР/ Магистральная антенна
Д.
DRV_DR Антенна
Э.
Антенна AST_DR
Проверка статуса FOB
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

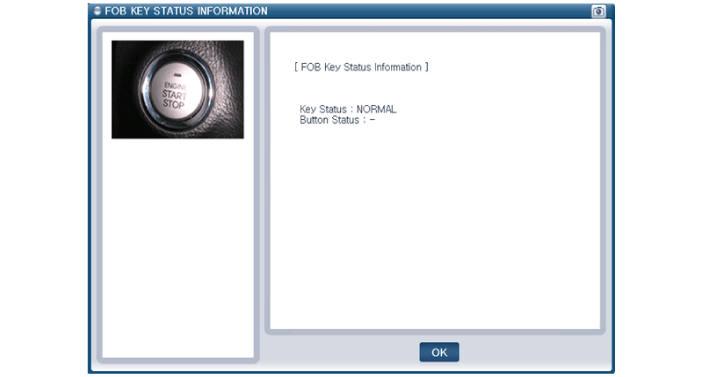

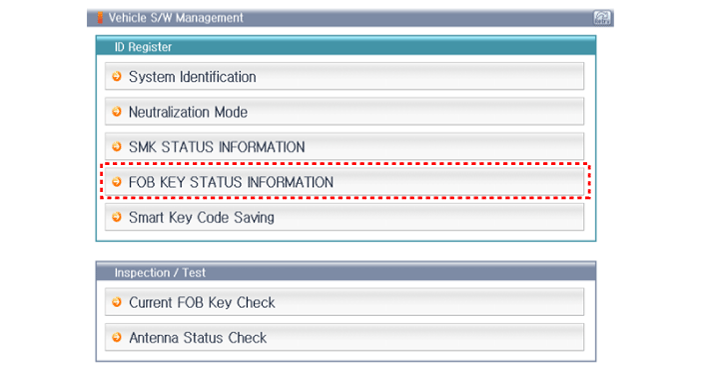

После включения зажигания выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».

Проверка состояния смарт-ключа
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

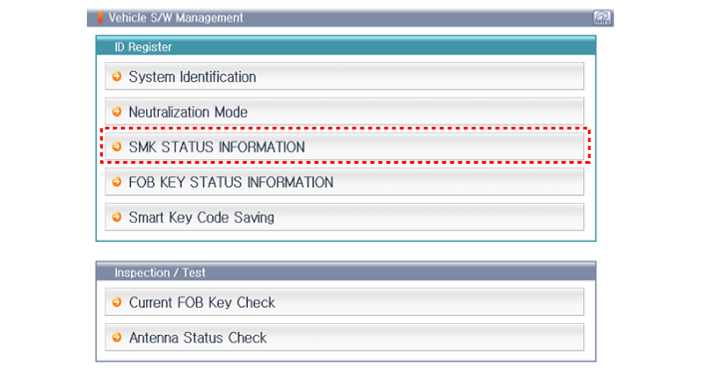

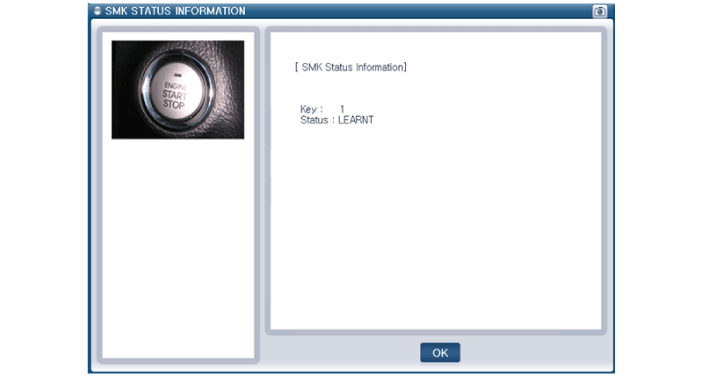

После включения зажигания выберите «SMK STATUS INFO».

Проверка статуса нейтрализации
1.
Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
2.

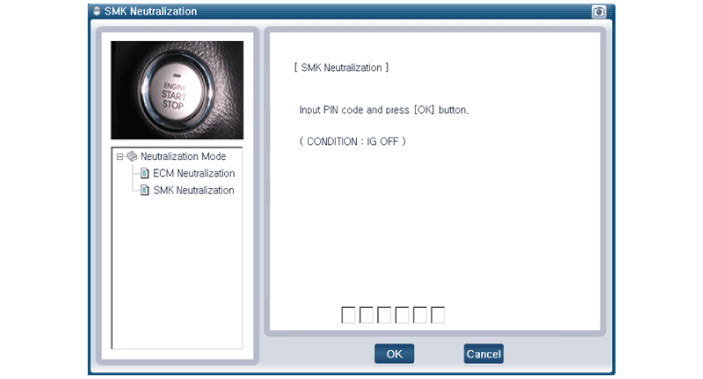

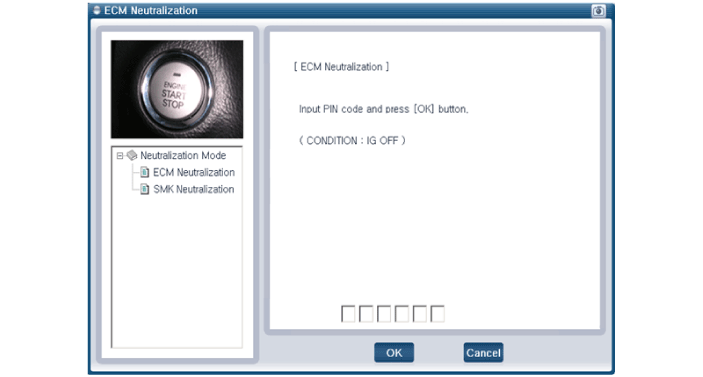

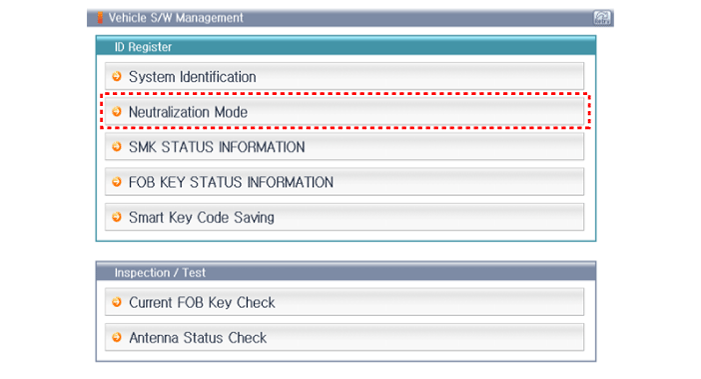

После включения зажигания выберите «Режим нейтрализации».

Процедуры ремонта блока смарт-ключа
