Hyundai Elantra: система запуска / компоненты стартера и расположение компонентов

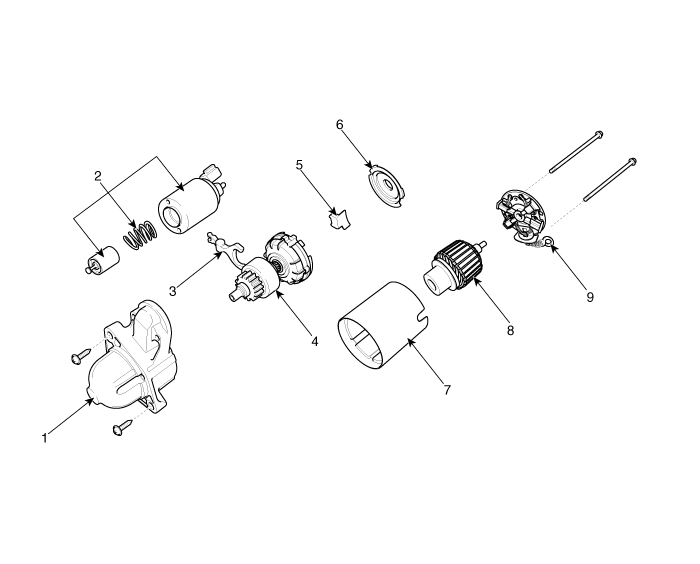

| Компоненты |
|
1. Передний кронштейн в сборе
2. Магнитный переключатель в сборе 3. Рычаг 4. Редуктор в сборе 5. Рычаг остановки |
6. Прокладочный лист
7. Хомут в сборе 8. Сборка арматуры 9. Сборка щеткодержателя |
Технические характеристики стартера
Спецификация
ПозицияХарактеристикиНоминальное напряжение12 В, 1,2 кВтКоличество зубьев шестерни13Производительность[Холостой ход, 11,5 В]АмперМакс. 105 AСкоростьМин. 2950 об/мин
...
Схемы стартера
Принципиальная электрическая схема
...
