Процедуры ремонта приемника TPMS

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите перчаточный ящик. (См. Кузов — «Верхняя крышка перчаточного ящика в сборе»)
3. 3
   Снимите блок смарт-ключа. (См. раздел «Корпус» — «Блок смарт-ключа»)
4. 4
   Отсоедините разъемы блока управления кузовным оборудованием (А).



5. 5
   Снимите блок управления кузовом (А), предварительно ослабив крепежные гайки.



Монтаж

1. 1
   Установить блок управления кузовом.
2. 2
   Подключить блок управления кузовом.
3. 3
   Установите верхнюю крышку перчаточного ящика в сборе.

Корректирование

Процедура диагностики с помощью диагностического прибора

1. 1
   Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
2. 2

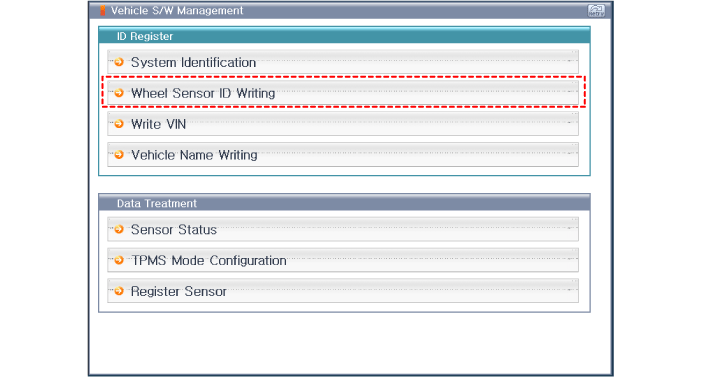

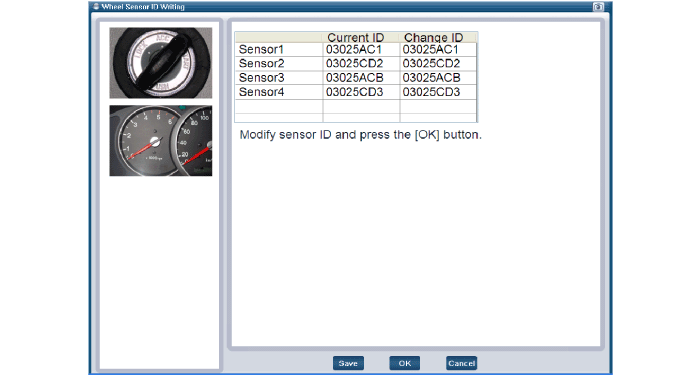

   Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем нажмите «ОК». [Запись идентификатора датчика]

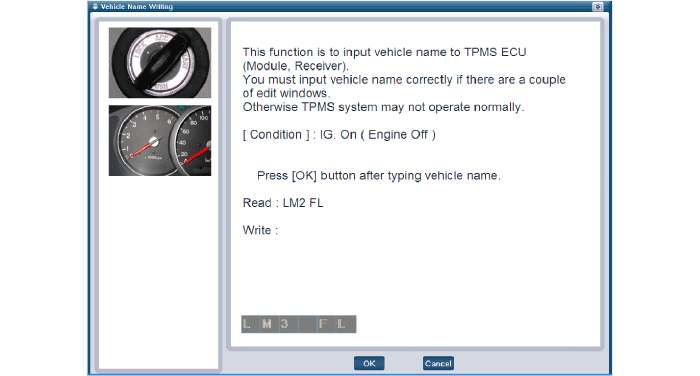

   [Инициализация ввода имени транспортного средства]

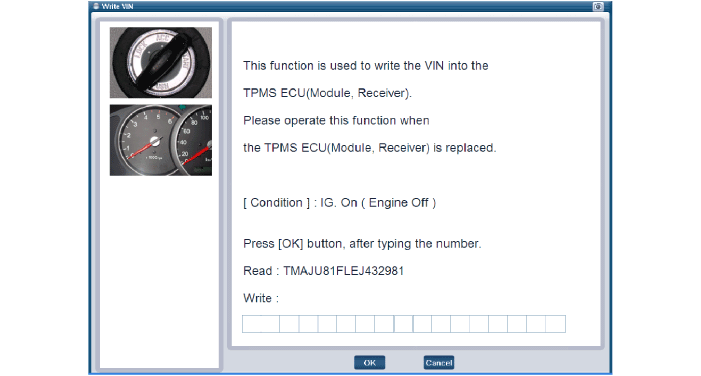

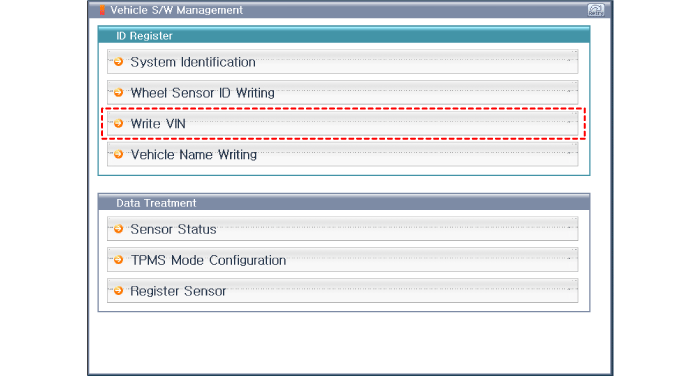

   [Инициализация ввода VIN]
