Hyundai Elantra: Процедуры ремонта системы контроля давления в шинах / датчика TPMS

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Подвесная система / Система контроля давления в шинах / Процедуры ремонта датчика TPMS

Удаление

1.	Снимите сердечник клапана и спустите шину.

Снимите бортовую часть шины с колеса с помощью шиномонтажного станка.

•	Борт шины должен быть сломан прибл. 90° со стороны вентиля колеса. Разрыватель бортов не должен быть установлен слишком глубоко.

•	Избегайте контакта шины/инструмента с клапаном при спешивании.

•	Демонтаж должен заканчиваться возле клапана.

3.	Поверните колесо по часовой стрелке.

4.	Клапан во время транспортировки (воздухозаборная часть серебристый) отклонился от своего первоначального местоположения, обязательно проверьте, исходное положение клапана (металлические скобы) собраны в состояние с отступом.

5.	При затягивании гайки на клапане не отклоняться от фиксированное положение при вращении клапана в фиксированное положение (металлический скобы, чтобы поместиться внутри) и нажмите. Указанный крутящий момент (8 Нм) для затяжки гайка не используется повторно.

6.	Прикоснитесь к ободу так, чтобы шайба клапана закрыла вставленное отверстие клапана.

7.	Корпус двумя пальцами удерживает клапан в осевом направлении, одним пальцем толкает клапан.

8.	Корпус, состояние, должна быть видна лазерная маркировка.

9.	Когда клапан полностью вставлен так, чтобы контакт между датчик и обод, удерживая руки на затяжке колесной гайки начнется ср.

10.	При сохранении положения клапана и датчика монтируется гайка.

11.	Нанесите мыло или смазку для шин на верхний и нижний борта шины.

12.	Чтобы установить нижний борт, расположите датчик в положении «5 часов» относительно головки на шиномонтажном станке.

13.	Поместите шину на обод так, чтобы нижний борт касался края обода после датчика (6 часов). Поверните обод по часовой стрелке и нажмите на шину в положении «3 часа», чтобы установить нижний борт.

14.	После того, как нижний борт окажется на шине, вращайте обод до тех пор, пока датчик находится в положении 5 часов по отношению к головке при смене шин машина. Нажмите на шину в положении «3 часа» и поверните обода по часовой стрелке, чтобы соответствовать верхней бусине.

15.	Накачивайте шину до тех пор, пока оба борта не сядут.

16.	В случае отказа датчика TPMS датчик TPMS должен обучение. Неисправный датчик заменяют новыми блоками, проводят обучение TPMS датчики.

осмотр

После установки датчиков TPMS тайские методы проверки

1.	Уплотнительная шайба на внешней кромке сжимаемого отверстия.

2.	Нижняя часть корпуса клапана должна находиться в фиксированном месте (без металлических скоб).

3.	Корпус по крайней мере в одной или нескольких точках на поверхности обода должен соприкасаться.

4.	Высота установки бортика корпуса не должна превышать высоту подбородка. [Обычно] [Неисправность]

Процедура диагностики с помощью диагностического прибора

Основное содержание руководства по методам диагностики с использованием диагностического устройства следующее:

1.	Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.

2.	Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем нажмите «ОК».

Диагностическая процедура с использованием диагностического прибора

В следующем разделе описывается, как диагностировать неисправности с помощью диагностического прибора.

1.	Подсоедините диагностический прибор к самодиагностике. разъем (16-контактный) под защитной накладкой со стороны сиденья водителя, а затем включите зажигание, чтобы активировать диагностический прибор.

В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства» и «Система TPMS», а затем выберите «ОК».

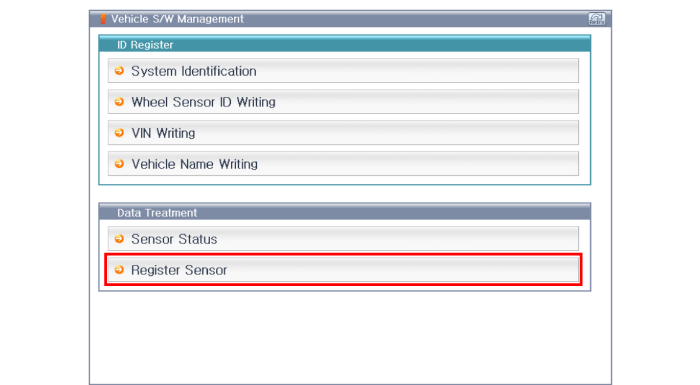

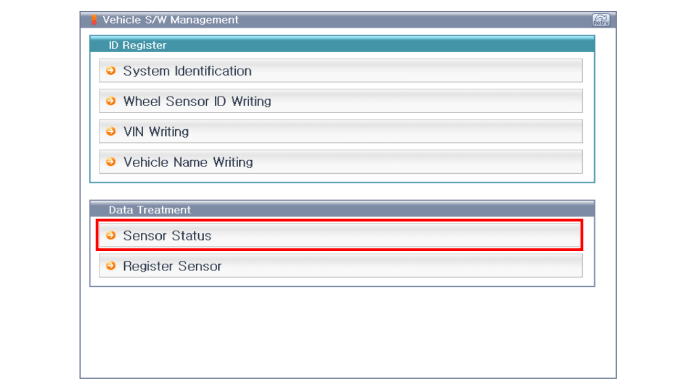

[Исходный экран для регистрации идентификатора датчика]

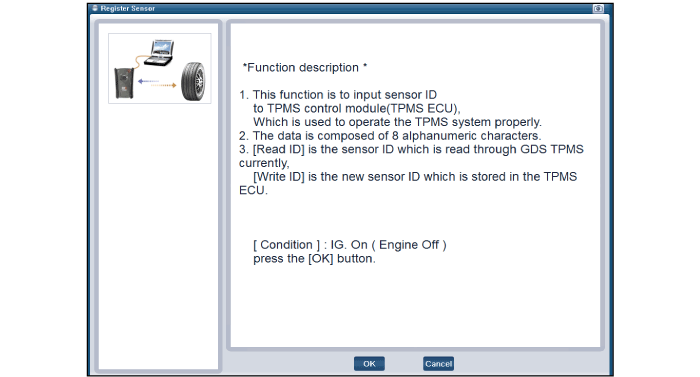

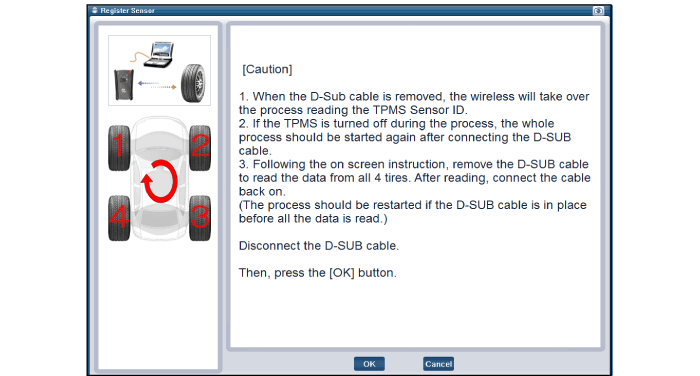

[Описание функции регистрации датчика]

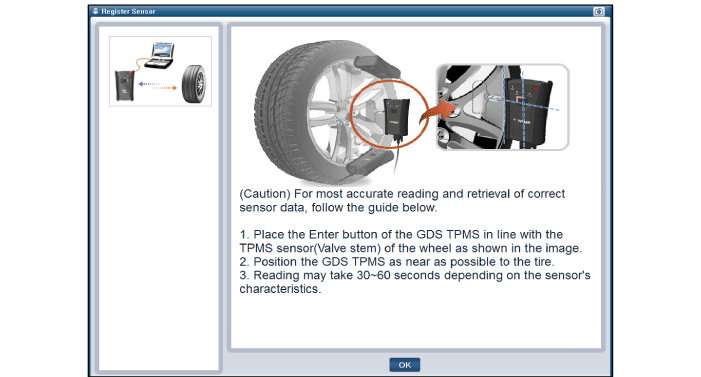

[Измерения датчиков на этапе подготовки]

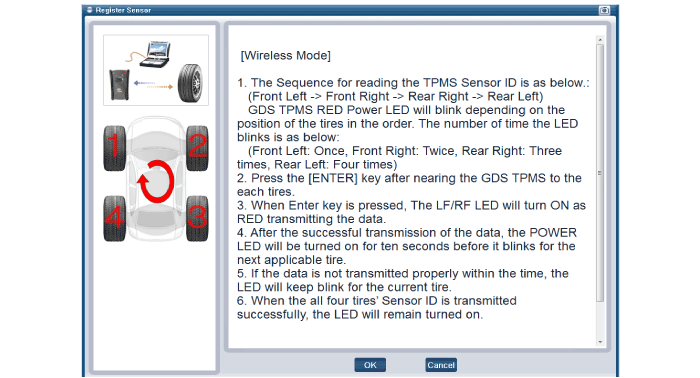

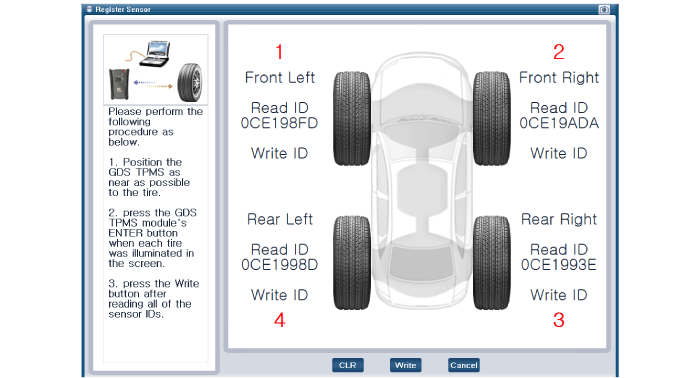

[Способ регистрации датчика 1]

[Способ регистрации датчика 2]

[Способ регистрации датчика 3]

[Способ регистрации датчика 4]

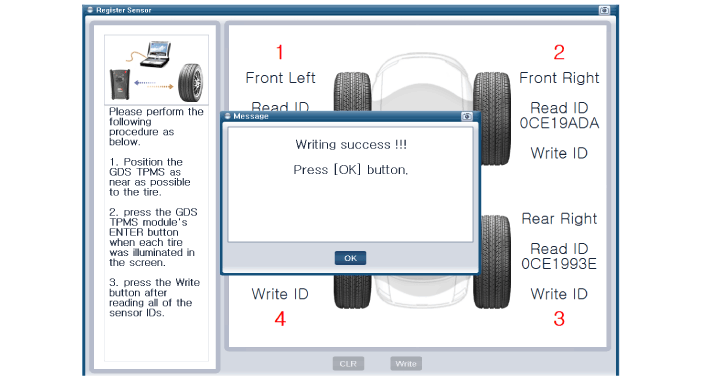

[Способ регистрации датчика 5]

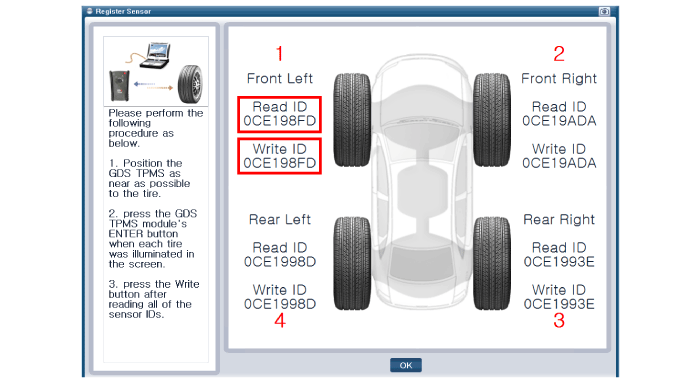

•	Убедитесь, что прочитанный идентификатор совпадает с записанным идентификатором.

•	После успешной регистрации датчика перейдите к пункту «Датчик Информация о беспроводной сети», чтобы убедиться, что датчик работает правильно.

[Инициализация состояния датчика]

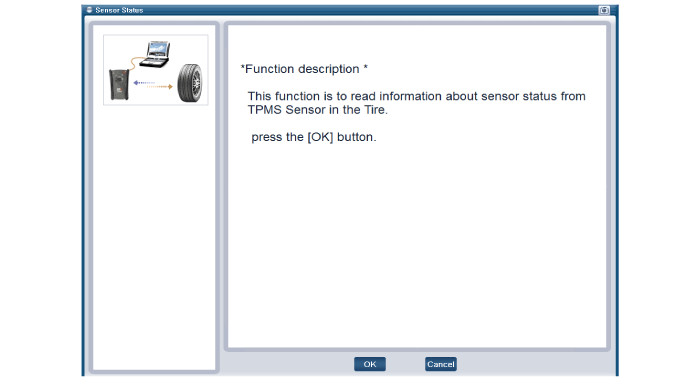

[Описание функции датчика]

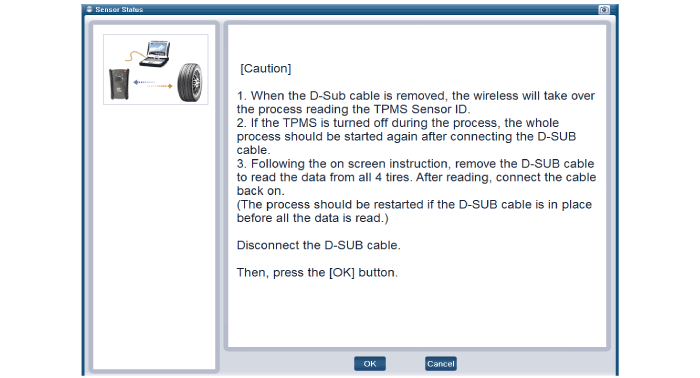

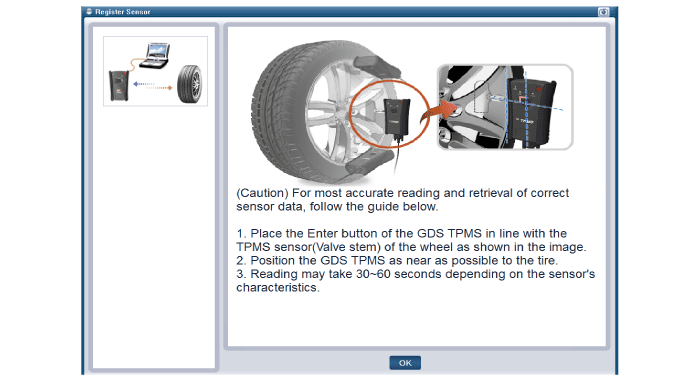

[Измерения датчиков на этапе подготовки]

•	В Северной Америке кабель измеряется отдельно.

•	Во внутренней/общей (европейской) зоне кабель измеряется без разделения.

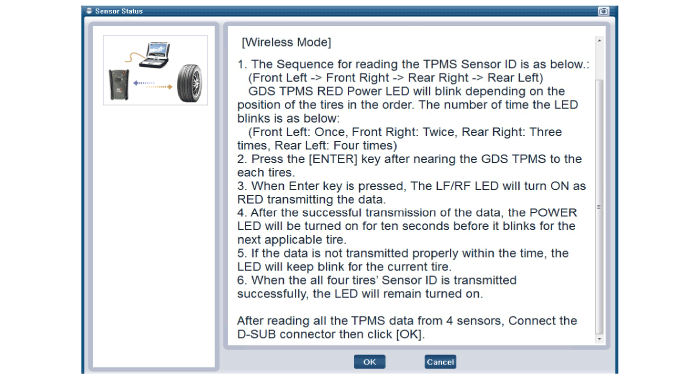

[Измерения датчика 1]

[Измерения датчика 2]

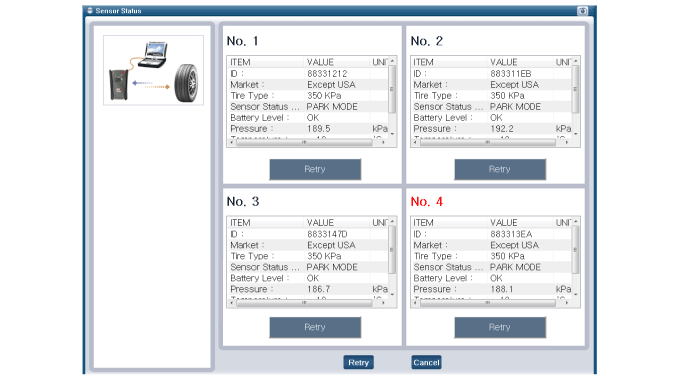

[Статус датчика]

•	Проверьте каждый компонент датчика, чтобы убедиться, что он работает правильно.

•	Замените любые шины или датчики, которые не работают должным образом, перейдите к процедуре регистрации датчиков и проверьте, функционировать правильно.
