Hyundai Genesis: схематические схемы системы зарядки / генератора
|

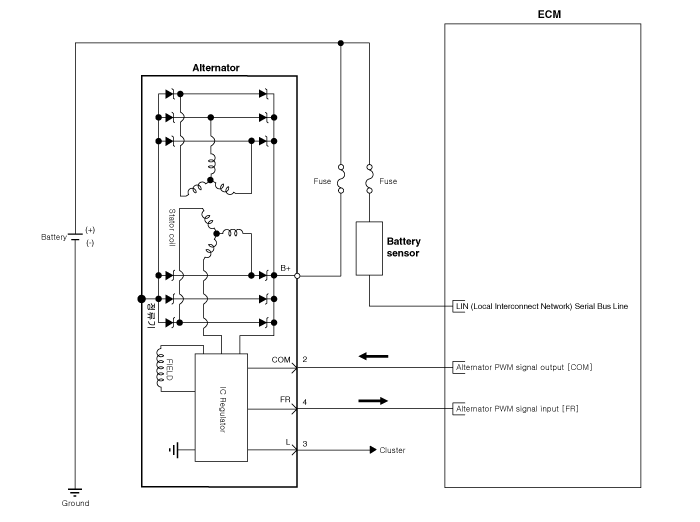

Принципиальная электрическая схема
|
|
•
|
COM-сигнал
- Когда
управляя генерируемым напряжением, ECM отправляет данные о целевом напряжении
к генератору через сигнал ШИМ. (Высокое напряжение: 4 В или выше, низкое
напряжение: 2 В или ниже)
|
|
•
|
сигнал ЧР -
сигнал активации транзистора внутри генератора контролирует напряжение
генерируемого генератором переменного тока для управления током возбуждения перед его
посылает сигнал FR в ECM. (При определенных оборотах/электрических нагрузках FR
обязанность может оставаться неизменной. Однако чаще число оборотов в минуту, электрическая нагрузка,
целевое напряжение и т. д. постоянно меняются в автомобиле, поэтому FR должен
тоже постоянно меняю)
|
|
•
|
L сигнал -
Включается
контрольная лампа аккумулятора на приборной панели, когда аккумулятор заряжается
неисправности системы. (Условия включения лампы - перезаряд,
переразряд, катушка возбуждения перегорела внутри генератора)
|
|
•
|
клемма В+ -
Выходное напряжение от генератора подается на аккумулятор через клемму B+.
|
|
Спецификация
ПунктСпецификацияНоминальное напряжение13,5 В, 150АСкорость использования1500 ~ 18000 об/минРегулятор напряженияIC Регулятор встроенного типаНапряжение в режиме реформы регулятора (В) [клемма COM]14,0 ~ 15,5 (-35°C ...
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите кожух двигателя.
3.
Отсоедините разъем генератора (А) и кабель (В) от клеммы «В»...
Дополнительная информация:
Замена
1.
Снимите переднее сиденье в сборе.
(См. Переднее сиденье — «Переднее сиденье в сборе»)
2.
Снимите два фиксирующих зажима с помощью отвертки с плоским жалом, а затем снимите крышку разъема интеграции переднего сиденья (B).
3.
Чтобы снять разъем замка ремня безопасности переднего сиденья, используйте острие...
