Hyundai Genesis: Компоненты воздуходувки / блока воздуходувки и расположение компонентов

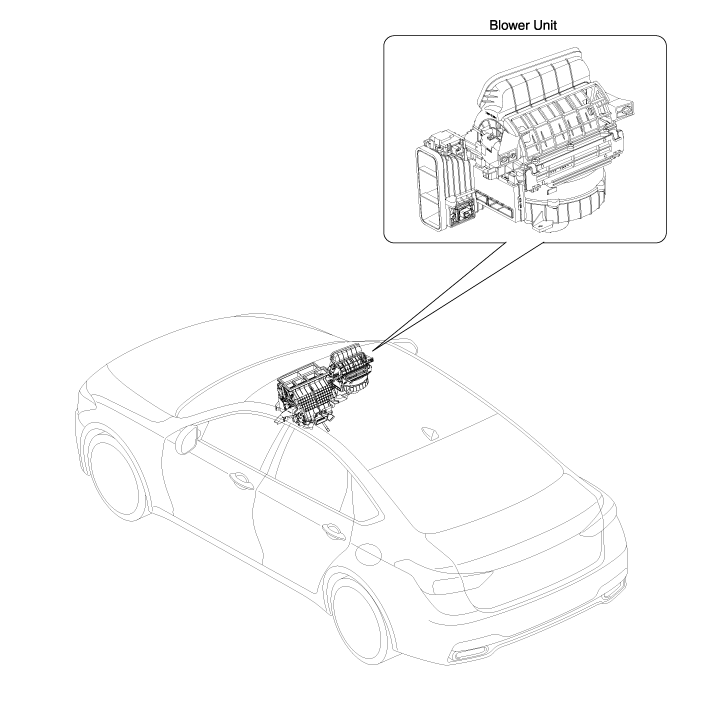

Расположение компонента

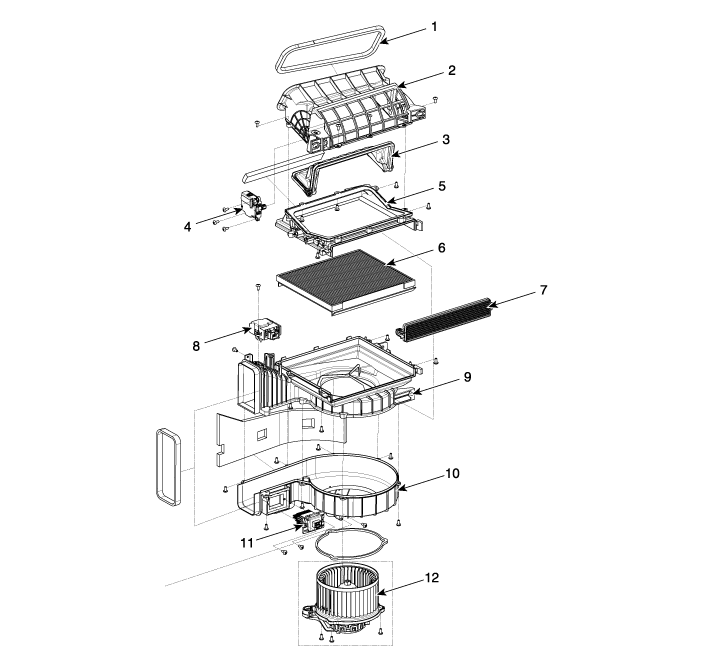

Компоненты

1. Печать 2. Корпус впускного канала 3. Входная дверь 4. Впускной привод 5. Корпус впускного канала (A) 6. Воздушный фильтр климат-контроля

7. Крышка воздушного фильтра климат-контроля 8. Кластерный ионизатор 9. Верхний корпус вентилятора 10. Нижний корпус вентилятора 11. Мощный МОП-транзистор 12. Двигатель вентилятора

воздуходувка

...

Процедуры ремонта блока воздуходувки

Замена 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Восстановите хладагент с помощью станции восстановления/переработки/зарядки. 3. Когда двигатель остынет, слейте охлаждающую жидкость двигателя...
