Hyundai Genesis: Процедуры ремонта вентилятора / привода впуска

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода впуска.

3.

Убедитесь, что привод впуска работает в исходном положении при подключении 12 В к клемме 3 и заземлению клеммы 4. Убедитесь, что привод впуска переходит в положение рециркуляции при обратном подключении. 1. - 2. - 3. Свежий воздух 4. Датчик (+5В) 5. Сигнал обратной связи 6. Масса датчика 7. Рециркуляционный воздух

4.	Подсоедините разъем привода впуска.

5.	Включите зажигание.

6.

Проверьте напряжение между контактами 6 и 5. Спецификация Положение двери Напряжение (В) Обнаружение ошибки Свежий воздух 0,3±0,15 Низкое напряжение: 0,1 В или меньше Рециркуляционный воздух 4,7±0,15 Высокое напряжение: 4,9 В или более Он будет сообщать о текущем положении привода органам управления.

7.	Если привод впуска не работает должным образом, замените его оригинальным приводом впуска и проверьте правильность работы.

8.	Замените впускной привод, если доказано, что с ним проблема.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите верхнюю крышку перчаточного ящика. (См. Кузов — «Основной нижний узел аварийной подушки»)

3.	Снимите боковой душ со стороны пассажира (А).

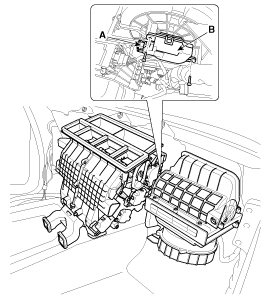

4.	Отсоедините разъем (А), а затем снимите привод впуска (В), ослабив крепежные винты.

5.	Установите в порядке, обратном снятию.

Описание и работа впускного привода

Описание Привод впуска расположен в блоке нагнетателя. Это регулирует входную дверь по сигналу от блока управления. Нажатие переключатель выбора впуска (внутренний или окружающий) сдвинется ...
