Процедуры ремонта Power Mosfet

осмотр

1. 1
   Включите зажигание.
2. 2
   Вручную задействуйте переключатель управления и отрегулируйте напряжение двигателя вентилятора.
3. 3
   Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.



   Спецификация

   Скорость вентилятора (ручная)	Напряжение двигателя (В)
   1	3,4 ± 0,5 (кондиционер выключен) 3,8 ± 0,5 (кондиционер включен)
   2	4,6 ± 0,5
   3	5,6 ± 0,5
   4	6,8 ± 0,5
   5	7,8 ± 0,5
   6	9,0 ± 0,5
   7	10,2 ± 0,5
   8	Батарея






   1. Слить 2. Слейте обратную связь

   3. Источник 4. Ворота

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите боковую отделку капота. (См. Кузов — «Боковая отделка капота»)
3. 3
   Чтобы снять защитную накладку под крышкой [RH] (A), нажмите на обе стороны канцелярской кнопки, а затем потяните ее вниз.



4. 4
   Отсоедините разъем под лампой (А).



5. 5

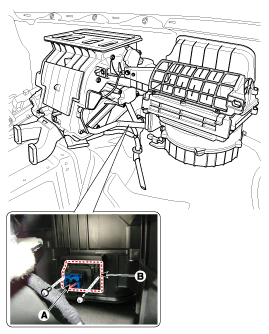

   Отсоедините разъем силового MOSFET (A), а затем снимите силовой MOSFET (B), предварительно ослабив крепежные винты.



6. 6
   Установите в порядке, обратном снятию.
