Hyundai Genesis: стеклоочиститель/омыватель ветрового стекла / Компоненты и расположение компонентов

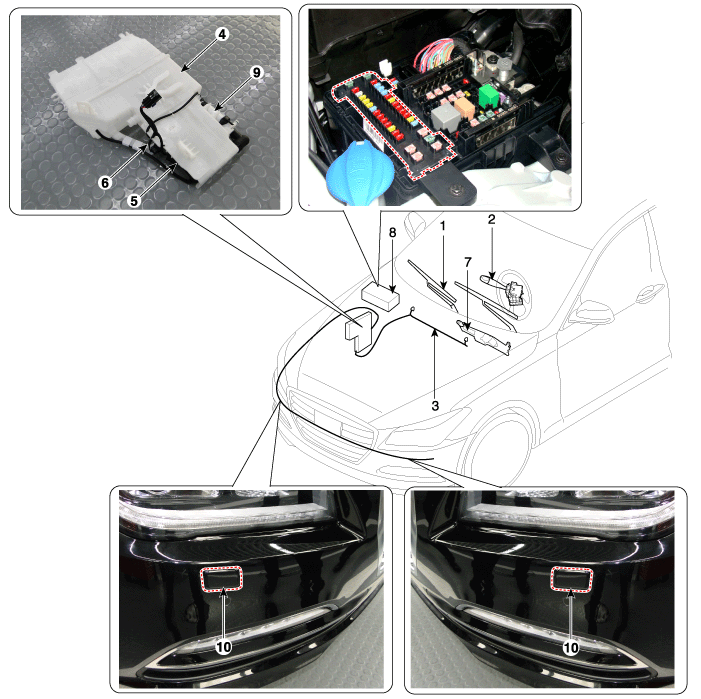

Расположение компонента

1. Рычаг и щетка стеклоочистителя ветрового стекла 2. Переключатель стеклоочистителя и омывателя 3. Шланг и сопло омывателя ветрового стекла 4. Бачок омывателя 5. Двигатель омывателя

6. Датчик уровня омывающей жидкости. 7. Электродвигатель стеклоочистителя и рычажный механизм в сборе. 8. Реле стеклоочистителя/омывателя (встроено в печатную плату блока с металлическим сердечником) 9. Электродвигатель омывателя фар. 10. Привод омывателя фар

Стеклоочиститель/омыватель ветрового стекла

...

Процедуры ремонта переключателя стеклоочистителя-омывателя ветрового стекла

Удаление 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите верхний кожух рулевой колонки (А). (См. Кузов — «Панель кожуха рулевой колонки») 3. Отключите многофункциональн...
