Hyundai Genesis: Процедуры ремонта стеклоочистителя/омывателя ветрового стекла/переключателя стеклоочистителя-омывателя ветрового стекла

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

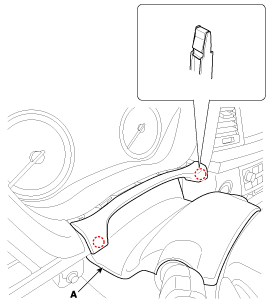

2.	Снимите верхний кожух рулевой колонки (А). (См. Кузов — «Панель кожуха рулевой колонки»)

3.	Отсоедините разъем многофункционального переключателя (А).

4.	Снимите переключатель стеклоочистителей (А), нажав на стопорный штифт (В). При снятии только переключателя стеклоочистителя и омывателя разблокируйте замок переключателя стеклоочистителя, не снимая рулевое колесо.

5.	Если необходимо снять узел многофункционального переключателя, снимите рулевое колесо. (Система рулевого управления - «Рулевая колонка и вал»)

6.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

7.	Ослабьте винты (2 шт.) и снимите узел многофункционального переключателя (А).

Монтаж

1.	Установите многофункциональный переключатель.

2.	Установите часовую пружину и рулевое колесо.

3.	Установите верхний и нижний кожухи рулевой колонки.

4.	Установите рулевое колесо.

Осмотр (с GDS)

1.	Выберите модель автомобиля и «Модуль управления кузовным оборудованием (BCM)», чтобы проверить входные данные «Многофункционального переключателя (MFSW)».

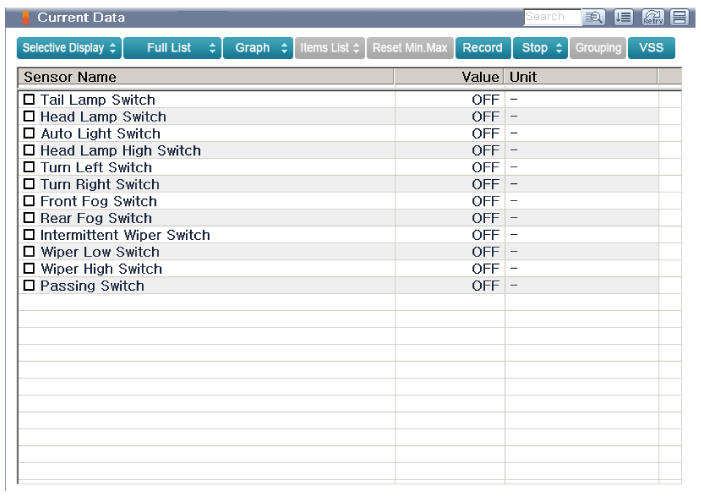

2.	Выберите «Текущие данные».

3.	Проверьте текущее состояние входных данных каждого многофункционального переключателя.
