Hyundai Genesis: система газораспределения / компоненты и расположение компонентов

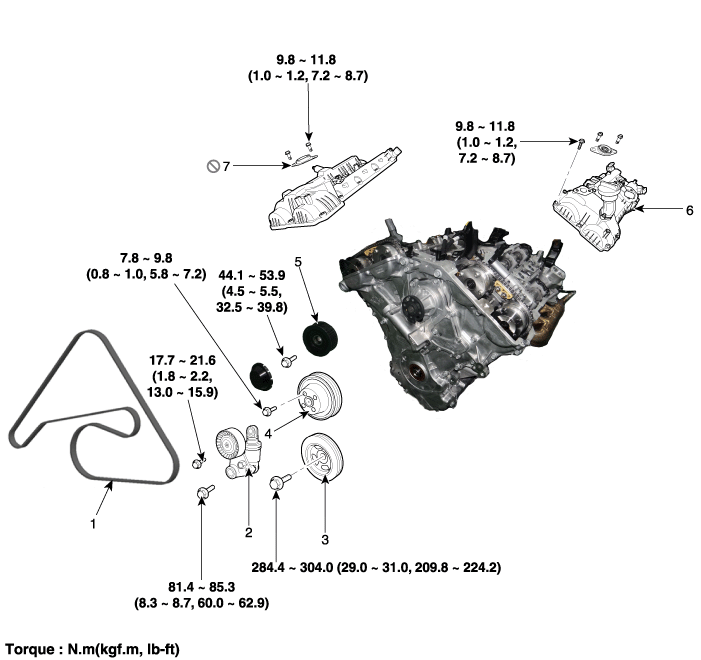

Компоненты

1. Приводной ремень
2. Натяжитель приводного ремня
3. Шкив коленчатого вала
4. Шкив водяного насоса
5. Бездельник
6. Крышка головки блока цилиндров
7. Крышка OCV выпускного распредвала

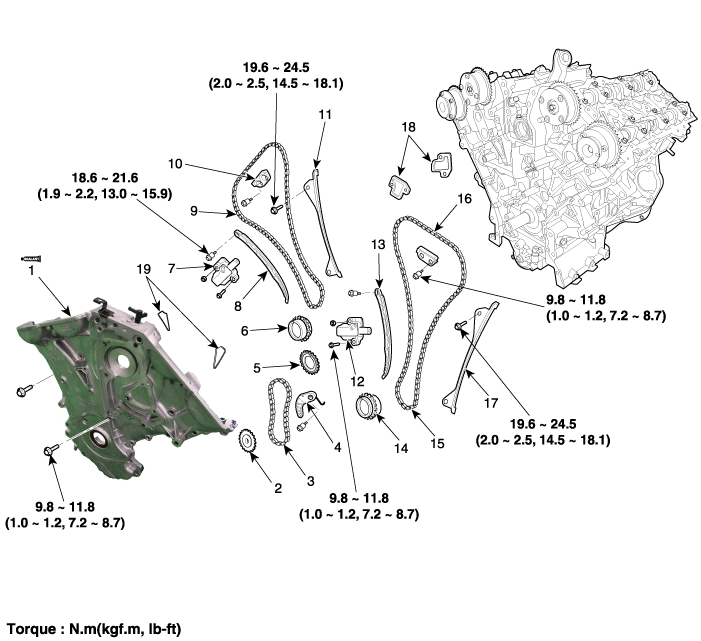

1. Крышка цепи ГРМ
2. Звездочка масляного насоса
3. Цепь масляного насоса
4. Узел натяжителя масляного насоса
5. Звездочка масляного насоса коленчатого вала
6. Звездочка правой цепи коленчатого вала
7. Автоматический натяжитель правой цепи ГРМ.
8. Правый рычаг натяжителя цепи привода ГРМ.
9. Цепь ГРМ правая
10. Правый кулачок к направляющей кулачка
11. Правая направляющая цепи привода ГРМ.
12. Левый автоматический натяжитель цепи ГРМ
13. Левый рычаг натяжителя цепи ГРМ
14. Звездочка левой цепи коленчатого вала
15. Левая цепь ГРМ
16. Левый кулачок к направляющей кулачка
17. Левая направляющая цепи ГРМ
18. Адаптер натяжителя
19. Прокладка

Система синхронизации
...
Процедуры ремонта приводного ремня
Снятие и установка 1. Отсоедините клемму «-» аккумуляторной батареи от багажника. 2. Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя») 3. Удалите ан...
