Hyundai Genesis: система газораспределения / компоненты цепи газораспределения и расположение компонентов

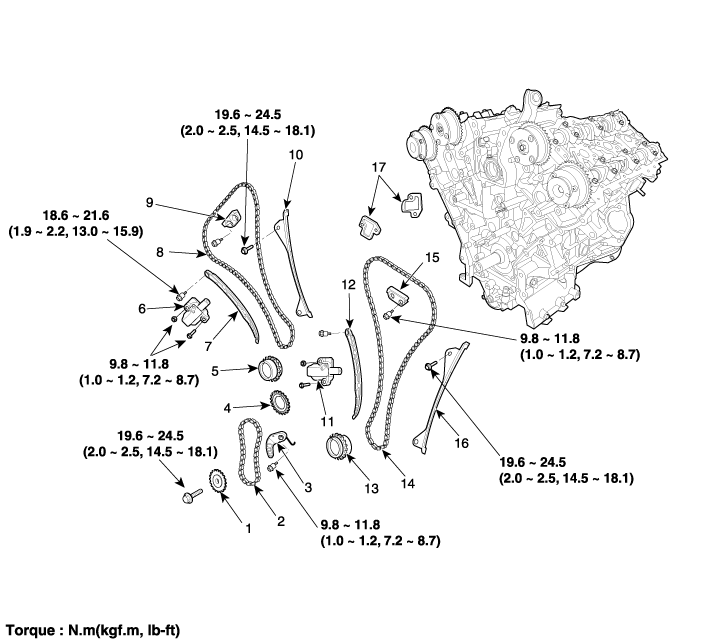

Компоненты

1. Звездочка масляного насоса 2. Цепь масляного насоса 3. Узел натяжителя масляного насоса 4. Звездочка масляного насоса коленчатого вала 5. Звездочка правой цепи коленчатого вала 6. Автоматический натяжитель правой цепи привода ГРМ.

7. Правый рычаг натяжителя цепи ГРМ 8. Правая цепь ГРМ 9. Правый кулачок к направляющей кулачка 10. Правая направляющая цепи привода ГРМ. 11. Автоматический натяжитель левой цепи ГРМ. 12. Левый рычаг натяжителя цепи ГРМ

13. Звездочка левой цепи коленчатого вала 14. Левая цепь ГРМ 15. Левый кулачок к направляющей кулачка 16. Левая направляющая цепи ГРМ 17. адаптер натяжителя

Процедуры ремонта крышки цепи привода ГРМ

Удаление 1. Снимите нижний масляный поддон. (См. Система смазки — «Масляный поддон») 2. Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость») 3. Снимите воздушный фильтр в сборе. (Ссылаться на ...

Процедуры ремонта цепи ГРМ

Удаление 1. Установите цилиндр №1 в верхнюю мертвую точку (ВМТ)/сжатие. (1) Поверните шкив коленчатого вала по часовой стрелке и совместите его канавку с установочной меткой «Т» на нижней крышке цепи привода ГРМ. (2) ...
