Hyundai Genesis: Блок цилиндров / Компоненты и расположение компонентов

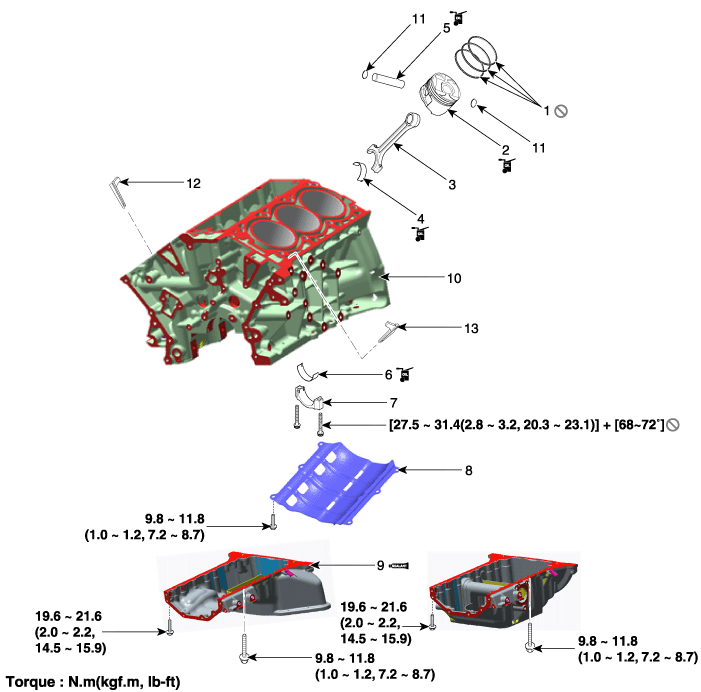

Компоненты

1. Поршневое кольцо
2. Поршень
3. Шатун
4. Верхний подшипник шатуна
5. Поршневой палец
6. Нижний подшипник шатуна
7. Крышка шатунного подшипника
8. Отражательная пластина
9. Верхний масляный поддон
10. Блок цилиндров
11. Стопорное кольцо
12. Сепаратор водяной рубашки 1#
13. Сепаратор водяной рубашки 2#

1. Заглушка
2. Прокладка шайбы
3. Верхний подшипник коленчатого вала
4. Упорный подшипник
5. Адаптерная пластина
6. Ведущий диск
7. Задний сальник
8. Корпус заднего сальника
9. Коленчатый вал
10. Нижний подшипник коленчатого вала
11. Крышка коренного подшипника
12. Масляная крышка
13. Прокладка масляной крышки
14. Переходник коленчатого вала

Цилиндрический блок
...
Компоненты сепаратора водяной рубашки и расположение компонентов
Компоненты 1. Сепаратор водяной рубашки 1#2. Сепаратор водяной рубашки 2#3. Цилиндрический блок ...
