Hyundai Genesis: Процедуры ремонта передней двери / модуля передней двери

Замена

1.	Снимите стекло передней двери. (См. Передняя дверь — «Оконное стекло передней двери»)

2.	Снимите наружную ручку передней двери. (См. Передняя дверь — «Внешняя ручка передней двери»)

3.	Ослабьте болт крепления основания наружной ручки передней двери (А).

4.	Отсоедините разъем наружного зеркала заднего вида (А).

5.

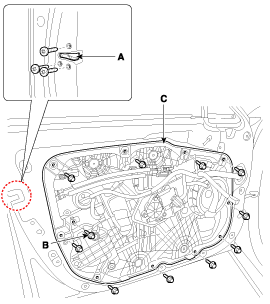

Ослабьте болты крепления модуля передней двери и защелку (А). монтажные винты. После ослабления винта нижнего канала (B) насколько это возможно, снимите модуль передней двери (С). Момент затяжки : (A): 6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут) (B): 3,9 ~ 5,9 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,3 фунт-фут) (C): 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

6.	Отсоедините разъемы (А) и жгут проводов модуля передней двери.

7.	Снимите замок передней двери в сборе. (См. Передняя дверь — «Защелка передней двери»)

8.	Снимите передний динамик. (См. Электрическая система кузова — «Динамики»)

9.	Снимите электродвигатель переднего стеклоподъемника. (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)

10.	Установите в порядке, обратном снятию. • Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен. • Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
