Hyundai Genesis: Процедуры ремонта передней двери / обшивки передней двери

Замена

• Будьте осторожны, чтобы не поцарапать и не проколоть накладку аварийной подушки и верхняя отделка дверных проемов, т.к. эти детали изготовлены из непрочного материала (настоящее дерево). • Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

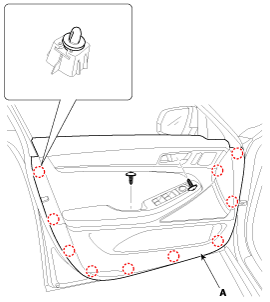

1.	Ослабив крепежные зажимы, снимите внутреннюю крышку рамы передней двери (А). • Будьте осторожны, чтобы не сломать угол (B).

2.	С помощью плоского наконечника или съемника снимите колпачок ручки тяги передней двери (А).

3.	Потяните внутреннюю ручку передней двери с помощью плоской отвертки и снимите колпачок (A) через отверстие внутри ручки.

4.	Ослабив крепежные винты, снимите нижнюю часть обшивки передней двери (А) с помощью плоской отвертки.

5.	Снимите внутреннюю ручку передней двери (A).

6.	Снимите разъем удлинителя передней двери (В).

7.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается. • Убедитесь, что стекло работает правильно.

Компоненты обшивки передней двери и расположение компонентов

Расположение компонента 1. Обшивка передней двери ...

Процедуры ремонта внутренней ручки передней двери

Замена 1. Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери») 2. Отсоедините разъем лампы внутренней ручки передней двери (А). 3. После ослабления болтов крепления...
