Hyundai Genesis: Процедуры ремонта панорамного люка / переднего стекла

Удаление

• Чтобы снять переднее стекло, используйте инструменты, показанные на следующем рисунке: [Схема инструментов] Квадратный провод Проволочный захват вставного типа [Схема сборки инструмента] • Вставьте и закрепите квадратный провод в отверстие для вставки проволочного зажима .

1.	Нажмите переключатель панорамного люка, чтобы полностью открыть подвижное стекло.

2.	Снимите боковой молдинг крыши (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

3.

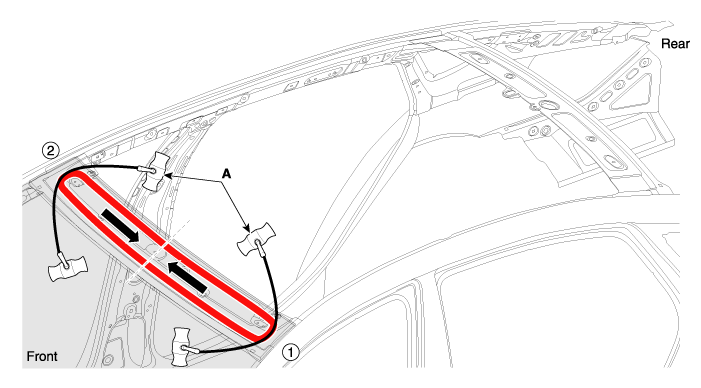

Потяните квадратный провод (A) влево и вправо, затем усилием в направлении стрелки, чтобы срезать остатки герметика. • Для эффективного приложения силы к режущей поверхности убедитесь, что чтобы провод не был слишком длинным, и удалите остатки герметика в два разрезы путем деления всей длины на секции и . • Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм. • Будьте осторожны, чтобы защитить руки от ожогов из-за тепла, выделяемого при работе с проводом. • Будьте осторожны, чтобы не сломать проводку. • Будьте осторожны, чтобы не повредить корпус.

4.	Аккуратно снимите переднее стекло (А), не повредив его.

Монтаж

• Для установки переднего стекла используйте инструменты, показанные на следующем рисунке: [Схема инструментов] Сопло для герметика Клей-герметик для автомобильных стекол Пистолет для герметика

1.	Установите боковой молдинг крыши.

2.	Нажмите переключатель панорамного люка, чтобы полностью закрыть подвижное стекло.

3.

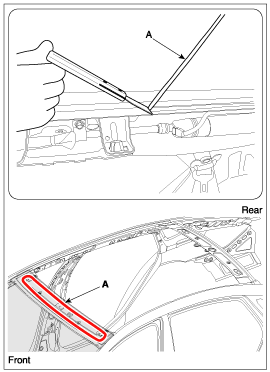

Используйте лезвие, чтобы срезать остатки герметика (A) вокруг панели кузова. • Срезая остатки герметика вокруг панели кузова, не забудьте оставить герметик на расстоянии около 2 мм от поверхности. • Убедитесь, что поверхность краски кузова не повреждена. • Если он поврежден, нанесите краску или ингибитор ржавчины для обслуживания.

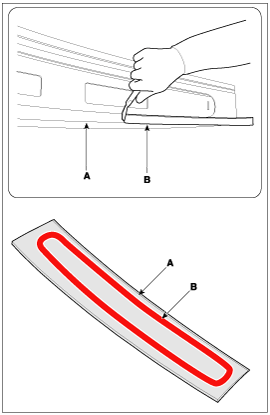

4.	Если переднее стекло (A) используется повторно, используйте лезвие, чтобы удалить остатки герметика (B) вокруг панели кузова.

5.	Используйте спирт или пневматический пистолет, чтобы очистить края панели корпуса и переднего стекла.

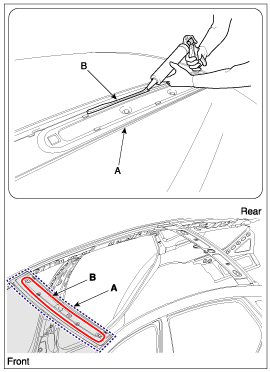

6.	С помощью пистолета для герметика нанесите герметик (B) вокруг панели кузова (A). • При использовании пистолета для герметика для нанесения герметика убедитесь, что в валике герметика нет зазоров, чтобы предотвратить утечку воды.

7.	Установите переднее стекло (А) свободно на панель кузова.

8.	Совместите переднее стекло (A) и панель кузова, прежде чем полностью установить переднее стекло.

9.

Наклейте ленту на зону контакта между передним стеклом и рамой, чтобы отрегулировать переднее стекло по размеру рамы. • При чрезмерном нанесении герметика он может вытекать из тело. Используйте спирт или чистящее средство, чтобы вытереть остатки герметика. • Установите лобовое стекло и поставьте автомобиль на ровную поверхность минимум на 4 часа. • Если вам нужно управлять автомобилем, обязательно МЕДЛЕННО ведите автомобиль в течение как минимум 8 часов после монтажа. • Посоветуйте водителю избегать агрессивного вождения в течение 2-3 дней или движения по неровным дорогам.
