Hyundai Genesis: Панорамный люк / Панорамный люк в сборе Процедуры ремонта

Удаление

• Чтобы снять панорамный люк в сборе, используйте инструменты, показанные на следующем рисунке: [Схема инструментов] Квадратный провод Проволочный захват вставного типа [Схема сборки инструмента] • Вставьте и закрепите квадратный провод в отверстие для вставки проволочного зажима .

1.	Снимите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

2.	Снимите переднее стекло. (См. Панорамный люк на крыше — «Переднее стекло»)

3.	Снимите обивку крыши в сборе. (См. Обшивка крыши — «Сборка обшивки крыши»)

4.	Снимите модуль шторки безопасности (CAB). (См. Система пассивной безопасности — «Модуль занавесочной подушки безопасности (CAB))».

5.	Ослабьте гайки крепления панорамного люка (А). [Передний] Момент затяжки : 9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут) [Задний] Момент затяжки : 9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

6.	Ослабьте болты (А) и гайки (В) сбоку панорамного люка. Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

7.

Потяните квадратный провод (A) из стороны в сторону, затем усилием в направлении стрелки, чтобы срезать остатки герметика на передний край (В). • Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм. • Будьте осторожны, чтобы защитить руки от ожогов из-за тепла, выделяемого при работе с проводом. • Будьте осторожны, чтобы не сломать проводку. • Будьте осторожны, чтобы не повредить корпус. • При использовании электропроводки необходим помощник.

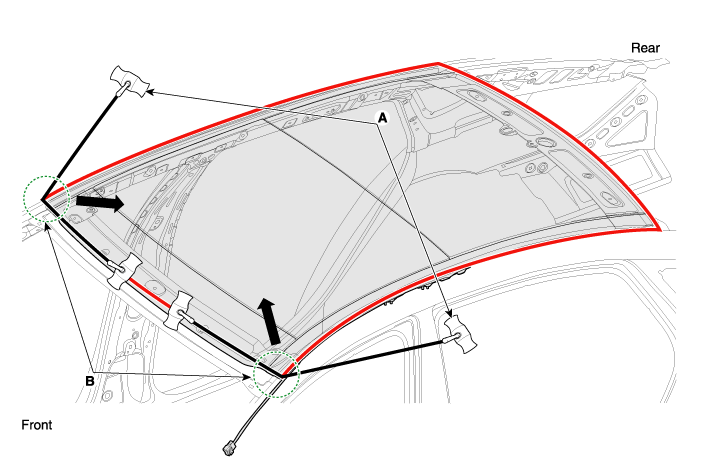

8.	Протолкните проволоку (A) снаружи корпуса к лицевой стороне кромки (B) в направлении, указанном стрелкой.

9.	Когда провод будет виден внутри корпуса, потяните за провод (А) в направлении, указанном стрелкой.

10.

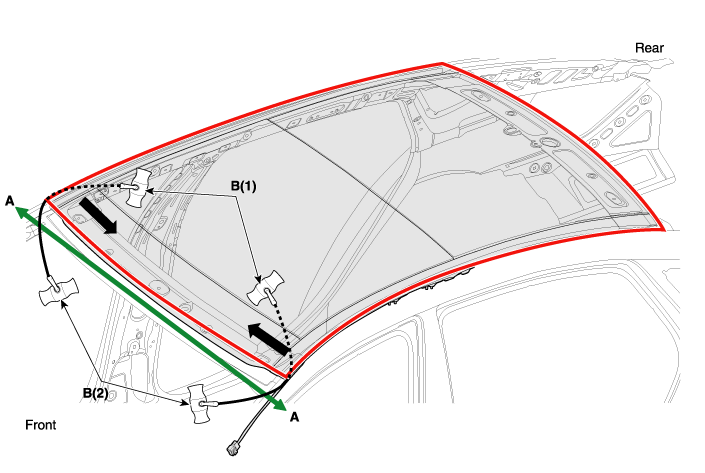

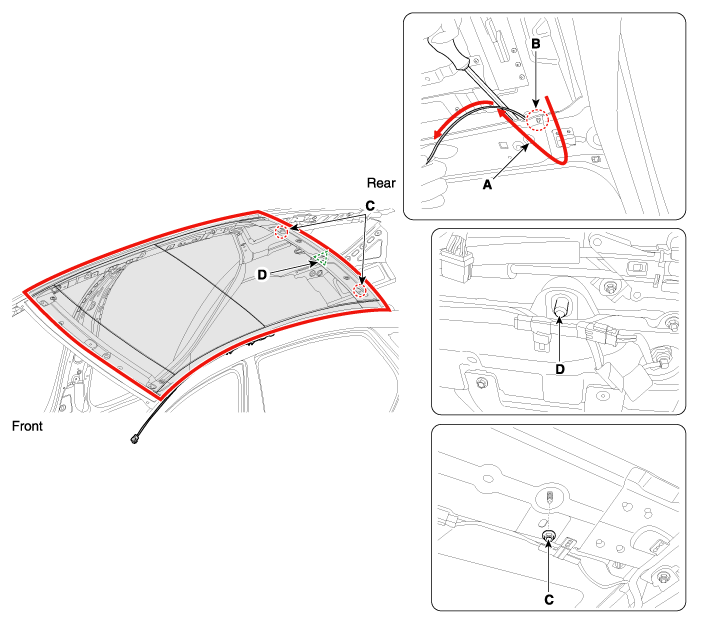

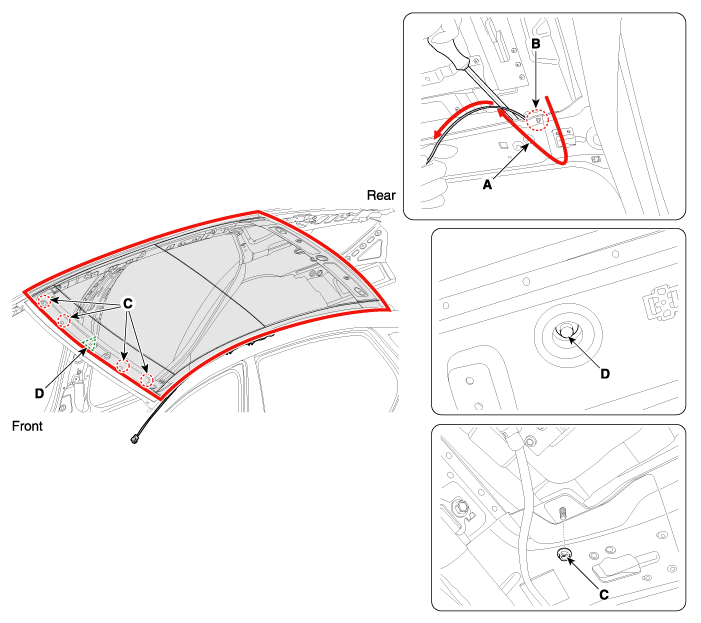

Потяните квадратный провод (B) из стороны в сторону, затем усилием в направлении стрелки, чтобы срезать остатки герметика на передняя часть (А-А). А. B(1): работа внутри автомобиля Б. B(2): работа вне автомобиля • Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм. • Будьте осторожны, чтобы защитить руки от ожогов из-за тепла, выделяемого при работе с проводом. • Будьте осторожны, чтобы не сломать проводку. • Будьте осторожны, чтобы не повредить корпус. • При использовании электропроводки необходим помощник. • При использовании проволоки для удаления остатков герметика может помеха между отверстием гайки и отверстием устройства. Таким образом, когда удаляя герметик, следуйте рисункам, показанным ниже. : Используйте скребок или отвертку с плоской головкой, чтобы расширить зазор между кузовом и панорамным люком. Поверните и вытащите провод (A) между отверстием для гайки и отверстием устройства (B) в направлении, указанном стрелкой. Далее снова срезаем остатки герметика. • Будьте осторожны, чтобы не повредить отверстие под гайку (C). • Будьте осторожны, чтобы не повредить отверстие устройства (D).

11.

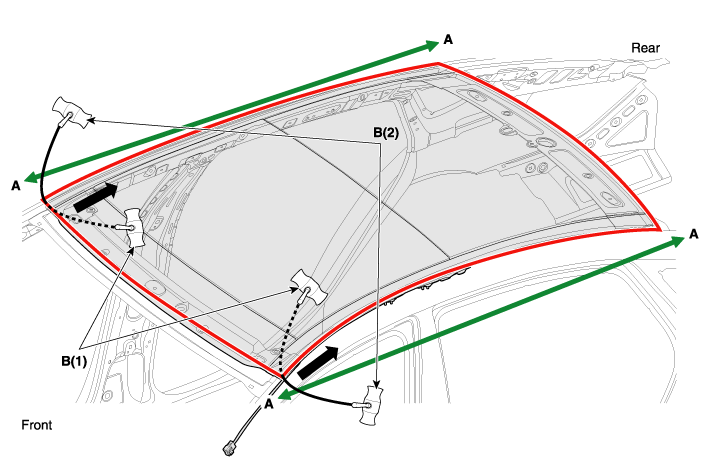

Потяните квадратный провод (B) из стороны в сторону, затем усилием в направлении стрелки, чтобы срезать остатки герметика на боковая секция (А-А). А. B(1): работа внутри автомобиля Б. B(2): работа вне автомобиля • Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм. • Будьте осторожны, чтобы защитить руки от ожогов из-за тепла, выделяемого при работе с проводом. • Будьте осторожны, чтобы не сломать проводку. • Будьте осторожны, чтобы не повредить корпус. • При использовании электропроводки необходим помощник.

12.

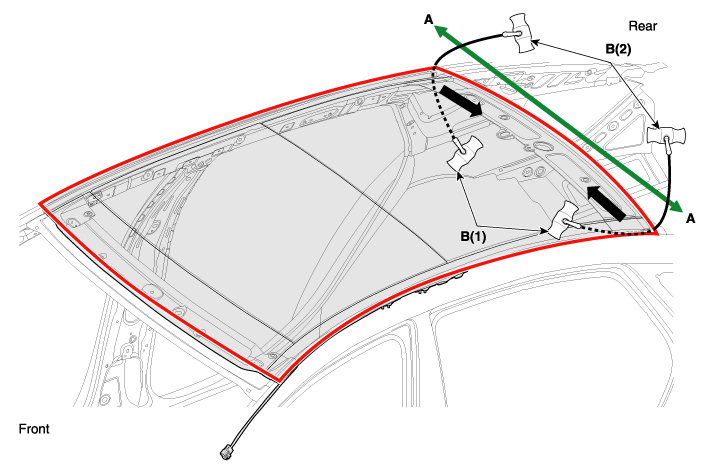

Потяните квадратный провод (B) из стороны в сторону, затем усилием в направлении стрелки, чтобы срезать остатки герметика на задняя часть (А-А). А. B(1): работа внутри автомобиля Б. B(2): работа вне автомобиля • Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм. • Будьте осторожны, чтобы защитить руки от ожогов из-за тепла, выделяемого при работе с проводом. • Будьте осторожны, чтобы не сломать проводку. • Будьте осторожны, чтобы не повредить корпус. • При использовании электропроводки необходим помощник. • При использовании проволоки для удаления остатков герметика может помеха между отверстием гайки и отверстием устройства. Таким образом, когда удаляя герметик, следуйте рисункам, показанным ниже. Используйте скребок или отвертку с плоской головкой, чтобы расширить зазор между кузовом и панорамным люком. Поверните и вытащите провод (A) между отверстием для гайки и отверстием устройства (B) в направлении, указанном стрелкой. Далее снова срезаем остатки герметика. • Будьте осторожны, чтобы не повредить отверстие под гайку (C). • Будьте осторожны, чтобы не повредить отверстие устройства (D).

13.	Срежьте остатки герметика на каждой поверхности и снимите панорамный люк в сборе (А). • Будьте осторожны, чтобы не повредить панорамный люк в сборе при его снятии.

Монтаж

• Чтобы установить панорамный люк в сборе, используйте инструменты, показанные на следующем рисунке: [Схема инструментов] Сопло для герметика Клей-герметик для автомобильных стекол Пистолет для герметика

1.

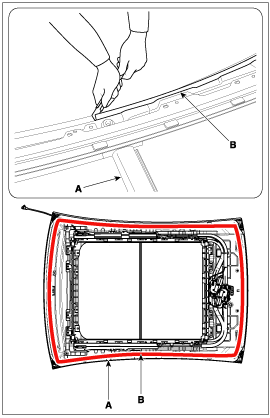

Используйте лезвие, чтобы срезать остатки герметика (A) вокруг панели кузова. • Срезая остатки герметика вокруг панели корпуса, не забудьте оставить герметик на расстоянии 2 мм от склеиваемой поверхности. • Убедитесь, что поверхность краски кузова не повреждена. • Если он поврежден, нанесите краску или ингибитор ржавчины для обслуживания.

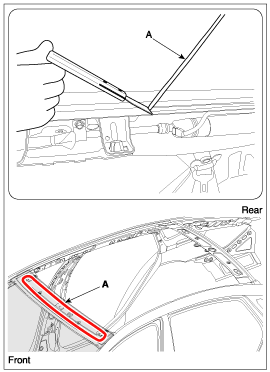

2.	Если панорамный люк в сборе (А) используется повторно, используйте лезвие, чтобы удалить остатки герметика (В) вокруг панели кузова.

3.	Используйте спирт или пневматический пистолет, чтобы очистить края панели кузова и панорамного люка.

4.	С помощью пистолета для герметика нанесите герметик (B) вокруг панели кузова (A). • При использовании пистолета для герметика для нанесения герметика убедитесь, что в валике герметика нет зазоров, чтобы предотвратить утечку воды.

5.	Совместите отверстие центрирующего устройства (А) в кузове и аккуратно установите панорамный люк на панель кузова. [Передний] [Задний]

6.	Совместите панорамный люк и раму перед полной установкой панорамного люка в сборе (A).

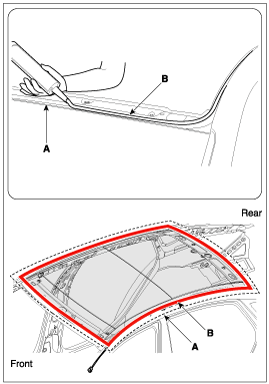

7.	Наклейте ленту вокруг узла панорамного люка, чтобы предотвратить отрыв узла. • При чрезмерном нанесении герметика он может вытекать из тело. Используйте спирт или чистящее средство, чтобы вытереть остатки герметика.

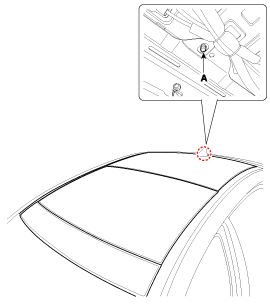

8.	Затяните гайки крепления панорамного люка (А). [Передний] Момент затяжки : 9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут) [Задний] Момент затяжки : 9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

9.	Затяните болты (А) и гайки (В) бокового крепления панорамного люка. Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

10.	Установите модуль шторки безопасности (CAB). (См. Система пассивной безопасности — «Модуль занавесочной подушки безопасности (CAB))».

11.

Чтобы убедиться, что нанесенный герметик полностью затвердел, оставить автомобиль на ровной поверхности не менее чем на 4 часа после установки панорамный люк. • Если управление автомобилем неизбежно, двигайтесь на малой скорости не менее 8 часов. • Посоветуйте водителю избегать агрессивного вождения или движения по неровным дорогам в течение 2-3 дней после установки панорамного люка.

12.	Проведите тест на утечку. • Проверка герметичности должна проводиться не менее чем через 4 часа после завершения установки панорамного люка. • Не распыляйте воду под высоким давлением непосредственно на место соединения люка.

13.	В случае протечки воды нанесите герметик на место протечки воды.

14.	Установите обивку крыши в сборе.

15.	Установите боковой молдинг крыши.

16.	Установите переднее стекло.
