Hyundai Genesis: SRSCM / Система классификации пассажиров (OCS) Процедуры ремонта

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Сдержанность / SRSCM / Система классификации пассажиров (OCS) Процедуры ремонта

Удаление

ЭБУ OCS

1.	Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.

2.	Снимите переднее пассажирское сиденье в сборе. (См. Кузов — «Переднее сиденье»)

3.	Отсоедините разъем ЭБУ OCS.

4.	Снимите ЭБУ OCS.

OCS коврик

1.	Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.

2.	Снимите переднее пассажирское сиденье в сборе. (См. Кузов — «Переднее сиденье»)

3.	Отсоедините разъем ЭБУ OCS.

4.	Снимите подушку переднего сиденья в сборе. (См. Кузов — «Чехол подушки переднего сиденья»)

Монтаж

ЭБУ OCS

1.	Установите ЭБУ OCS на направляющую переднего сиденья в сборе.

2.	Подсоедините разъем ЭБУ OCS.

3.	Установите переднее пассажирское сиденье в сборе. (См. Кузов — «Переднее сиденье»)

4.	Подсоедините отрицательный кабель аккумуляторной батареи.

После установки OCS проверьте правильность работы системы:

А.	Включите зажигание, индикатор SRS должен загореться примерно на шесть секунд, а затем погаснуть.

Б.	Контрольная лампа включится на 4 секунды и погаснет в течение 3 секунд. По истечении 7 секунд он должен оставаться выключенным, если OCS не не требуют подавления, а подушка безопасности пассажира включена.

Обязательно выполните сброс OCS с помощью GDS после замены подушки сиденья, оборудованной OCS.

OCS коврик

1.	Установите подушку сиденья с OCS Mat в сборе на переднее сиденье в сборе. (См. Кузов — «Переднее сиденье»)

2.	Подсоедините разъем коврика OCS.

3.	Установите переднее пассажирское сиденье в сборе. (См. Кузов — «Сиденье»)

4.	Подсоедините отрицательный кабель аккумуляторной батареи.

После установки OCS проверьте правильность работы системы:

А.	Включите зажигание, индикатор SRS должен загореться примерно на шесть секунд, а затем погаснуть.

Б.	Контрольная лампа включится на 4 секунды и погаснет в течение 3 секунд. По истечении 7 секунд он должен оставаться выключенным, если OCS не не требуют подавления, а подушка безопасности пассажира включена.

Обязательно выполните обнуление OCS с помощью GDS после замены подушки сиденья с OCS.

Процедура отдыха OCS

Вы должны выполнить процедуру сброса OCS после обслуживания или замена почти всей части пассажирского сиденья. (Не включены полные сиденье в сборе)

1.	Зажигание «ВЫКЛ», подключить ГРС.

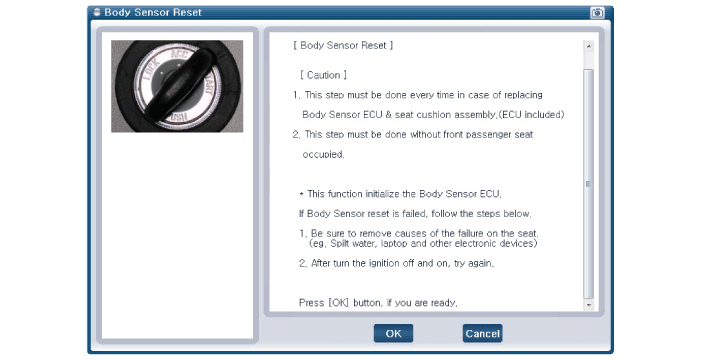

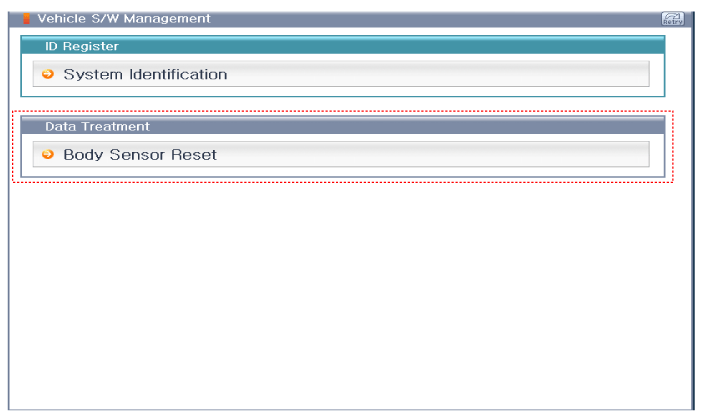

2.	Включить зажигание и выключить двигатель, выбрать систему подушек безопасности и режим «Сброс датчика кузова».

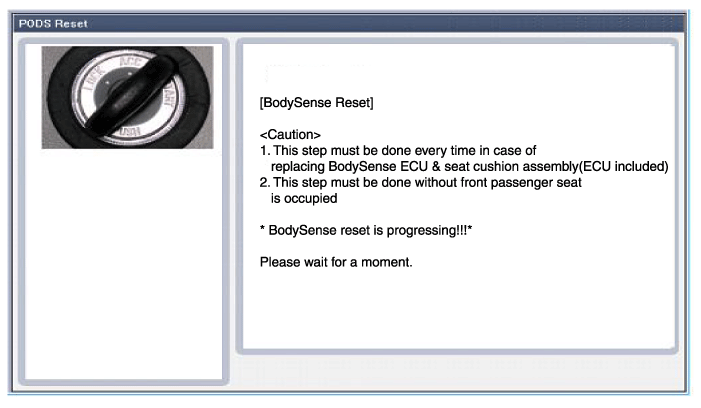

GDS покажет два шага функции сброса OCS.

(1)	Сотрите диагностические коды OCS.

(2)

Инициализация ОКС.

Этот шаг необходимо выполнять, когда сиденье переднего пассажира пусто.

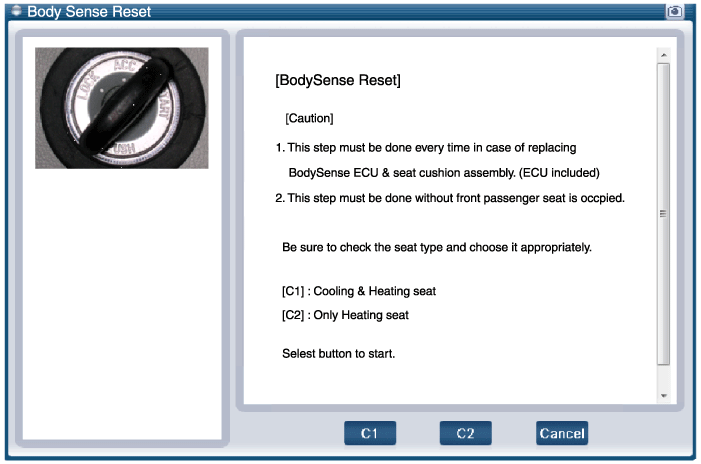

Выберите конфигурацию продукта.

(1)	Конфигурация сиденья с охлаждением и обогревом: C1

(2)	Только подогрев Конфигурация сиденья: C2

Перед запуском процесса OCS Rest проверьте правильность конфигурации сиденья на реальном автомобиле.

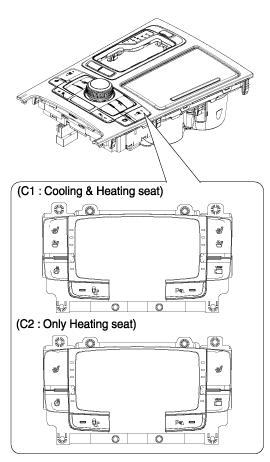

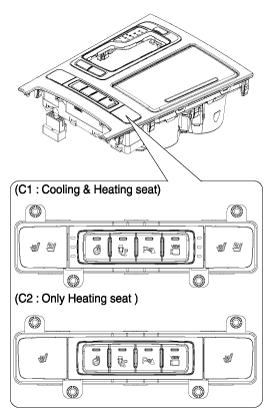

Если вы видите центральную консоль, вы можете найти различные кнопки для каждого типа конфигурации сиденья. (См. ниже картина)

1.	Консоль (CCP) применяется

2.	Консоль (КПК): не применяется

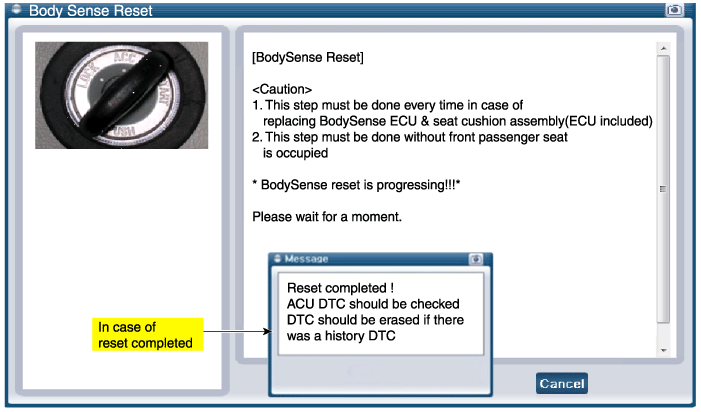

Будет выполнена процедура инициализации OCS.

Сотрите диагностические коды SRSCM после завершения сброса OCS.

Код неисправности

Кодовое имя

Описание

B1763

Дефект ЭБУ

1.	Сброс (установка калибровки) не завершен

2.	ЭБУ поврежден от физической нагрузки

B1764

Дефект МАТ

1.	Мат и ЭБУ не связаны.

2.	Коврик поврежден от физических нагрузок.

B1767

Алгоритм отключения

1.	Слишком большая влажность.

B1111

Напряжение IGN высокое

1.	Напряжение IGN высокое.

B1112

Низкое напряжение IGN

1.	Низкое напряжение IGN.

B1603

CAN-шина отключена

1.	CAN-шина не работает.

B1697

Ошибка связи АБУ

1.	CAN-шина не работает.

2.	АКУ не работает.

Компоненты и расположение компонентов системы классификации пассажиров (OCS)

Компоненты ...

Схематические диаграммы

Принципиальная схема (1) Принципиальная схема (2) Принципиальная схема (3) Терминал разъема SRSCM №Функции (Разъем A)№Функции (Разъем B)1IGN1Натяжитель втягивающего ремня-Передний,Водитель-Высокий (+)2-2Задний ...
