Модуль управления SRS (SRSCM) Процедуры ремонта

Удаление

1. 1
   ВЫКЛЮЧИТЕ двигатель.
2. 2
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
3. 3
   Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
4. 4
   Потяните вверх фиксатор разъема SRSCM, чтобы отсоединить разъем (A и B).



5. 5
   Выверните крепежные болты SRSCM (3 шт.) из SRSCM, затем снимите SRSCM.

Монтаж

1. 1
   ВЫКЛЮЧИТЕ двигатель.
2. 2
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
3. 3
   Установите SRSCM с помощью крепежных болтов SRSCM (A) (3).

   Момент затяжки : 7,5 ~ 10,5 Н·м



   Используйте новые крепежные болты при замене SRSCM после столкновения. При установке болта SMSCM установите провод заземления (A) с помощью болта, как показано на рисунке.

4. 4
   Подсоедините разъем жгута проводов SRSCM.
5. 5
   Установите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
6. 6
   Подсоедините отрицательный кабель аккумуляторной батареи.
7. 7
   После установки SRSCM проверьте правильность работы системы: Включите зажигание; индикатор SRS должен загореться примерно на шесть секунд, а затем погаснуть.

Вариантное кодирование

1 В режиме кодирования варианта SRSCM контрольная лампа подушки безопасности периодически мигает (ВКЛ: 0,5 с, ВЫКЛ: 0,5 с) до тех пор, пока код не будет нормально завершена. 2 В случае неудачного варианта кодирования будет отображаться DTC B1762 (Ошибка кодирования ACU) и загорится контрольная лампа. В этом случае повторите процедуру вариантного кодирования после подтверждения причины в «DTC Fault State Information». Вариантное кодирование может выполняться до 255 раз, но если количество операций кодирования превышает 255 раз, DTC B1683 (превышение максимального кодовый номер) будет отображаться, и SRSCM необходимо заменить. 3 Если напряжение аккумуляторной батареи низкое (менее 9 В), DTC B1102 будет отображаться. В этом случае сначала зарядите аккумулятор. а затем выполнить процедуру вариантного кодирования. DTC B1762 (Ошибка кодирования ACU) и B1102 (Низкое напряжение батареи) могут отображаться одновременно.

?nbsp; Он-лайн тип на GDS

1. 1
   Выключите зажигание.
2. 2
   Подключить ГДС.
3. 3
   Включите зажигание при выключенном двигателе.
4. 4
   Выберите название автомобиля и систему подушек безопасности.
5. 5
   Выберите вариантный режим кодирования.
6. 6
   Следуйте инструкциям на экране ниже.

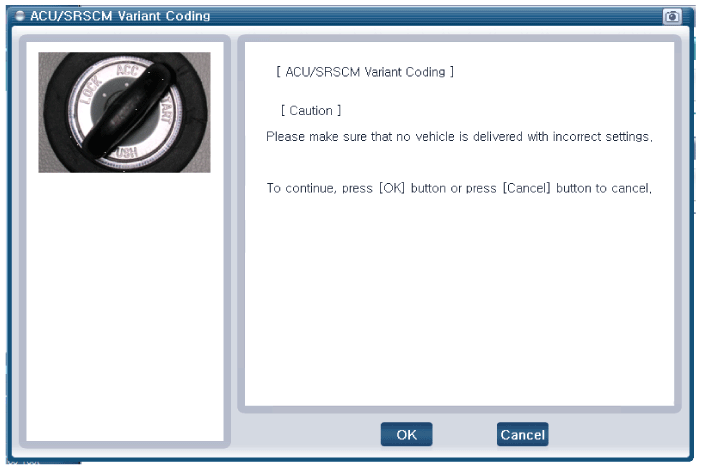

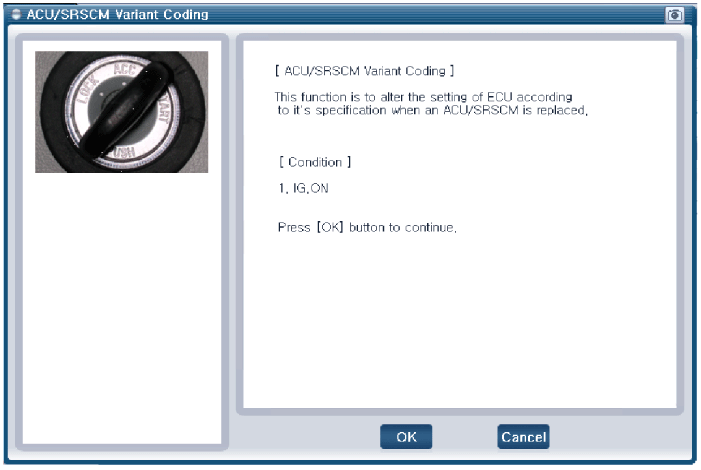

   1. Начальный экран кодирования вариантов ACU

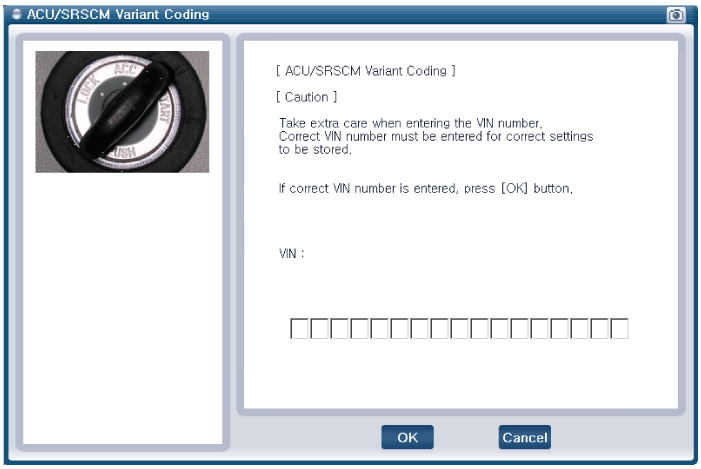

   2. Экран ввода VIN-кода

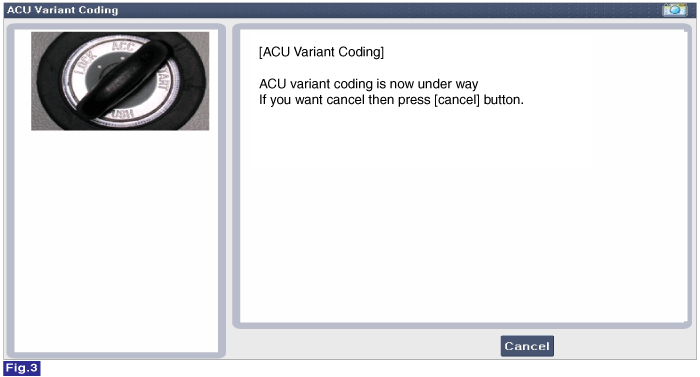

   3. Рабочий экран Variant Coding-1

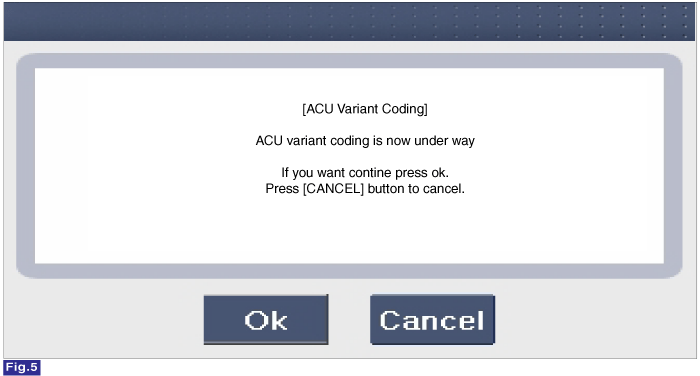

   4. Рабочий экран Variant Coding-2

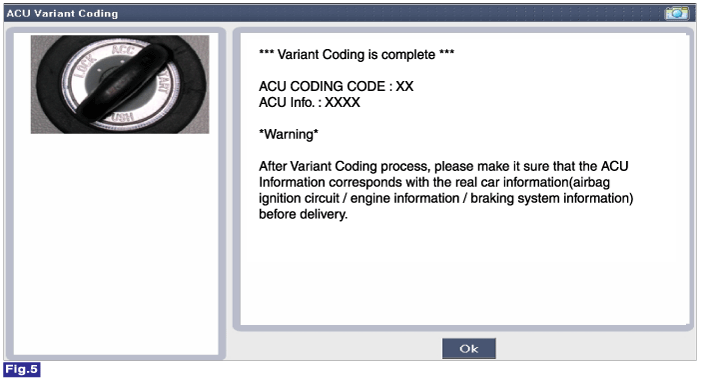

   5. Вариантное кодирование завершено



1 Этот экран отображается, когда вы пытаетесь выполнить вариантное кодирование на SRSCM, которое выполнялось ранее. 2 Этот экран отображается, когда произошел сбой связи.

1. 1
   Выключите зажигание.
2. 2
   Подключить ГДС.
3. 3
   Включите зажигание при выключенном двигателе.
4. 4
   Выберите название автомобиля и систему подушек безопасности.
5. 5
   Выберите вариантный режим кодирования.
6. 6
   Следуйте инструкциям на экране ниже.

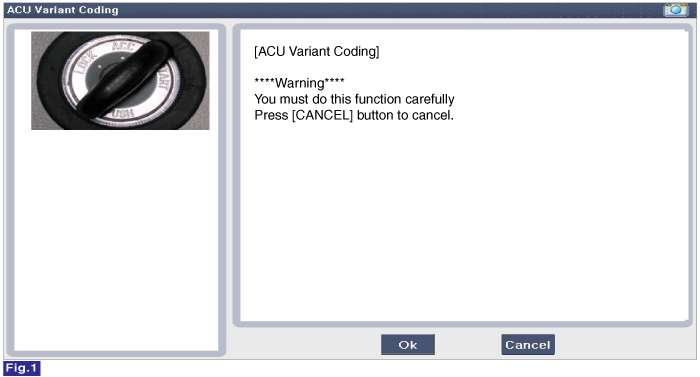

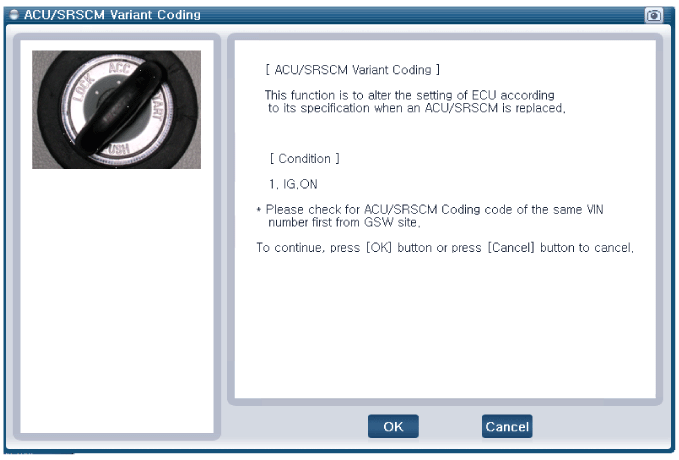

   1. Начальный экран кодирования вариантов ACU

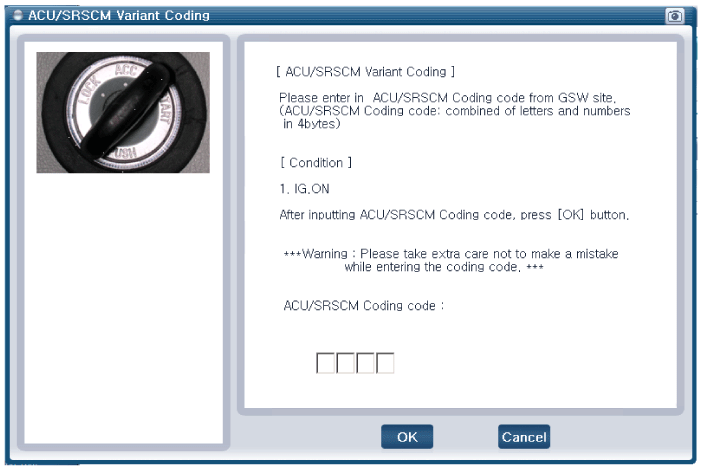

   2. Экран ввода кода кодирования ACU

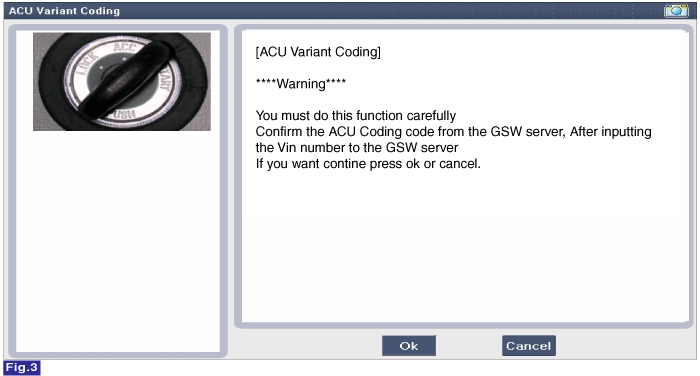

   3. Повторная проверка экрана ввода кода кодирования ACU

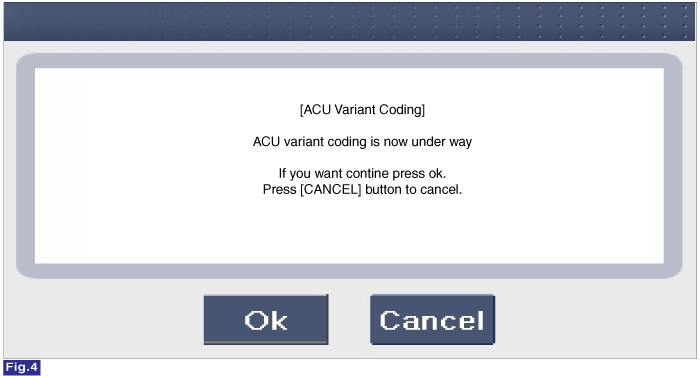

   4. Рабочий экран Variant Coding-1



   5. Рабочий экран Variant Coding-2

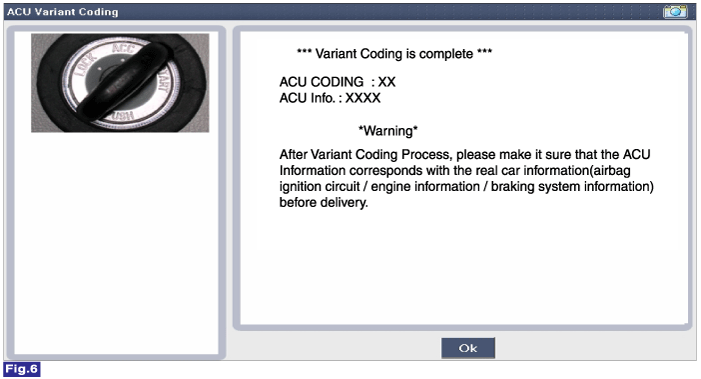

   6. Вариантное кодирование завершено

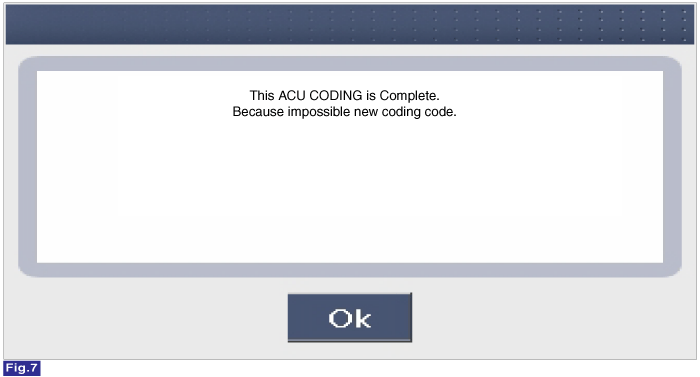

      Этот экран отображается, когда вы пытаетесь выполнить вариантное кодирование на SRSCM, которое выполнялось ранее.
