Hyundai Genesis: Процедуры ремонта дверных зеркал с электроприводом / привода зеркал с электроприводом

осмотр

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините разъем (B) после снятия внутренней крышки рамы передней двери (A).

3.	Отсоедините разъем наружного зеркала заднего вида с электроприводом (А) от жгута проводов.

4.	Подайте напряжение батареи на каждую клемму, как показано в таблице, и убедитесь, что зеркало работает правильно. [Лампа указателя поворота]

1.

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS). (1) Самодиагностика: проверка неисправности и кодового номера (DTC) (2) Текущие данные: проверка состояния входных/выходных данных системы. (3) Проверка срабатывания: Проверка состояния работы системы (4) Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Дверной модуль сиденья водителя или сиденья помощника (DDM/ADM)», чтобы проверить сиденье водителя или дверной модуль сиденья помощника (DDM/ADM).

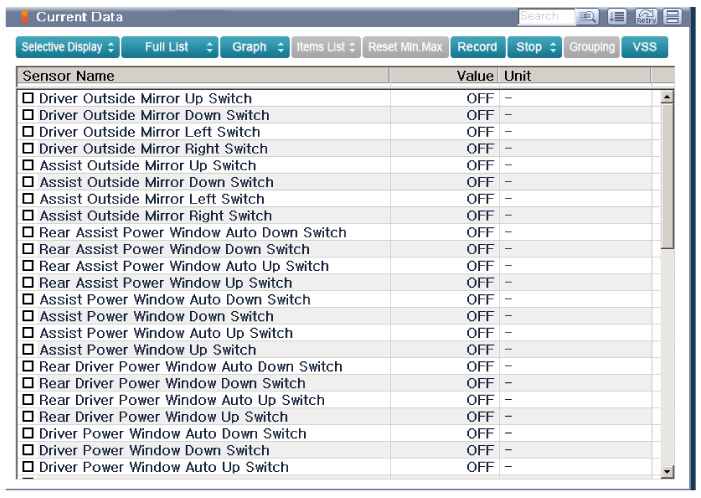

4.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).

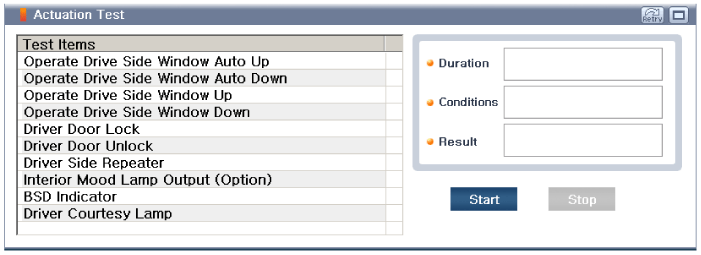

5.	Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

Компоненты и расположение компонентов привода зеркал с электроприводом

Компоненты 1. Камера АВМ2. Датчик температуры окружающей среды 3. Лужа лампа ...
