Hyundai Genesis: дверные зеркала с электроприводом / выключатель дверных зеркал с электроприводом Процедуры ремонта

осмотр

1.

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS). (1) Проверка неисправности и кодового номера (DCT) (2) Текущие данные: проверка состояния входных/выходных данных системы. (3) Проверка срабатывания: Проверка состояния работы системы (4) Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Дверной модуль сиденья водителя или сиденья помощника (DDM/ADM)», чтобы проверить сиденье водителя или дверной модуль сиденья помощника (DDM/ADM).

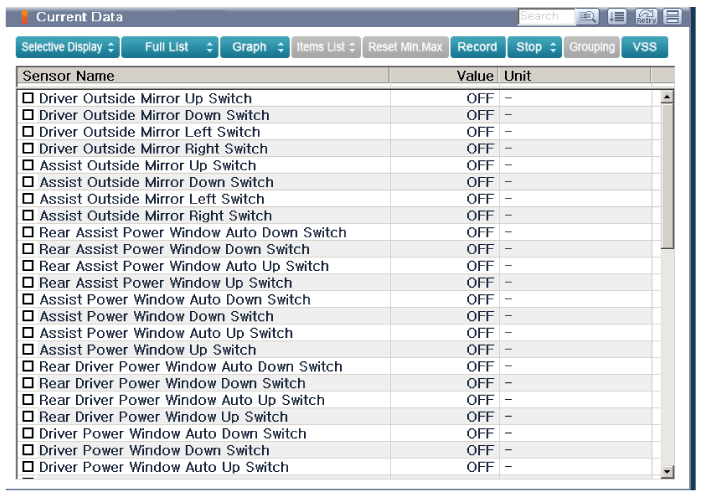

4.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).

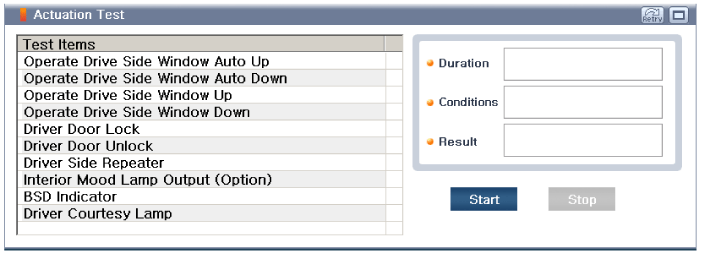

5.	Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

Удаление

• Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. • Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом. • Будьте осторожны с декоративной накладкой и верхней частью дверной обивки. гарнир из дерева (Настоящее дерево), потому что их можно поцарапать или выбрал. • Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите панель обшивки передней двери.

3.	Отсоедините разъем DDM (модуль двери водителя) (А) от жгута проводов.

4.	Снимите облицовку препятствия (А) после ослабления крепежных винтов.

5.	Снимите DDM (модуль двери водителя) (A) после ослабления крепежных винтов.

Монтаж

1.	Установите DDM (модуль двери водителя).

2.	Установите панель обшивки передней двери после повторного соединения соответствующих разъемов.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
