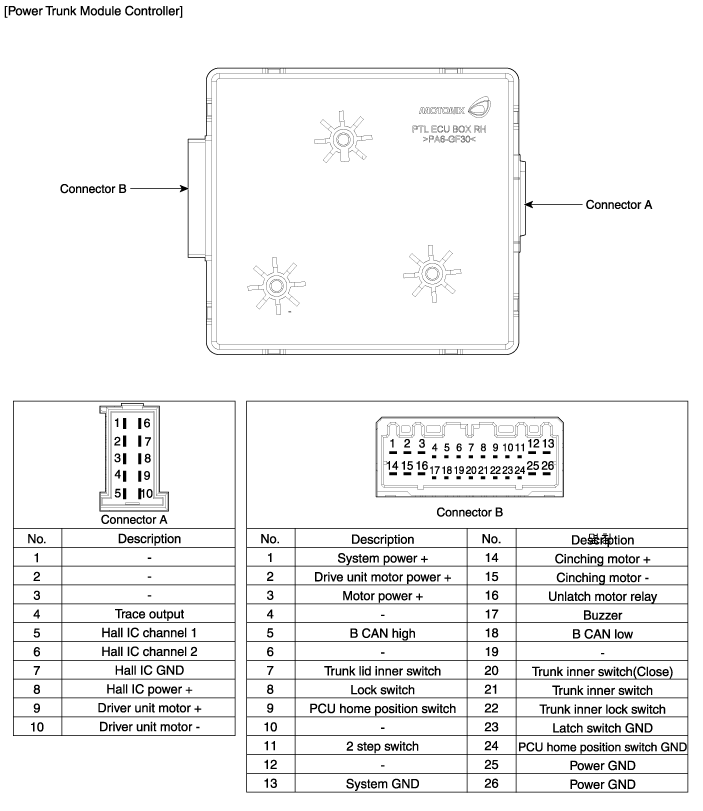

Hyundai Genesis: схематические схемы силового модуля багажника / привода силового модуля багажника

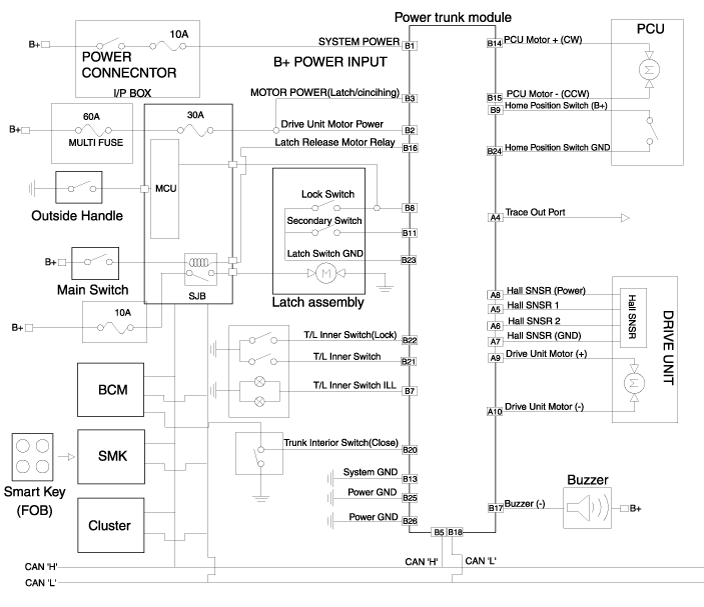

Принципиальная электрическая схема

Блок-схема

Компоненты приводного блока модуля силовой магистрали и расположение компонентов

Расположение компонента 1. Мотор-редуктор ПТМ2. Секторная шестерня3. Приводной рычаг4. Толкатель5. Штифт толкателя ...

Модуль привода силовой магистрали Описание и принцип работы

Описание 1. Блок привода багажника (багажник открыт) А. Кнопка открытия багажника работает. (Переключатель внешней ручки багажника, переключатель аварийной панели, кнопка открытия багажника SMK) Б. Мотор багажника работает...
