Hyundai Genesis: Процедуры ремонта модуля багажника / узла защелки питания

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку крышки багажника после открытия багажника. (См. Кузов — «Отделка крышки багажника»)

3.	Снимите защелку питания (А) после отсоединения разъема (В) и крепежных болтов.

4.	Снимите силовой привод зажимного механизма (А) после отсоединения разъема и крепежных болтов.

Монтаж

1.	Установите силовую защелку после соединения разъема и монтажных болтов.

2.	Установить обшивку багажника.

3.	Убедитесь, что модуль питания багажника работает нормально после подключения отрицательной (-) клеммы аккумуляторной батареи.

осмотр

1.	Отсоедините защелку питания и зажимные разъемы.

2.	Подсоедините клеммы защелки питания напрямую к напряжению аккумулятора (12 В) и убедитесь, что двигатель работает плавно.

3.	Подсоедините зажимные клеммы питания напрямую к напряжению аккумулятора (12 В) и убедитесь, что двигатель работает плавно.

1.

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS). (1) Самодиагностика: проверка неисправности и кодового номера (DTC) (2) Текущие данные: проверка состояния входных/выходных данных системы. (3) Проверка срабатывания: Проверка состояния работы системы (4) Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Модуль магистрали питания (PTM)», чтобы проверить модуль магистрали питания (PTM).

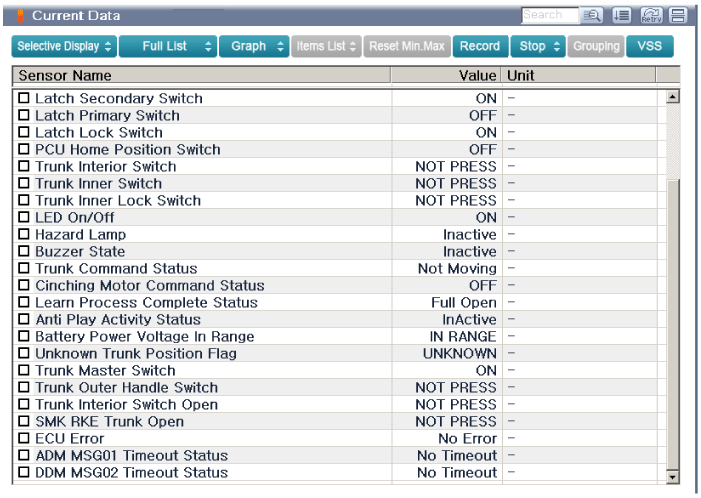

4.	Выберите меню «Текущая дата» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих магистральному модулю питания (PTM).
