Hyundai Genesis: электрические стеклоподъемники / электрические стеклоподъемники Компоненты и расположение компонентов

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / Электрические стеклоподъемники / Компоненты переключателя стеклоподъемников и расположение компонентов

Компоненты

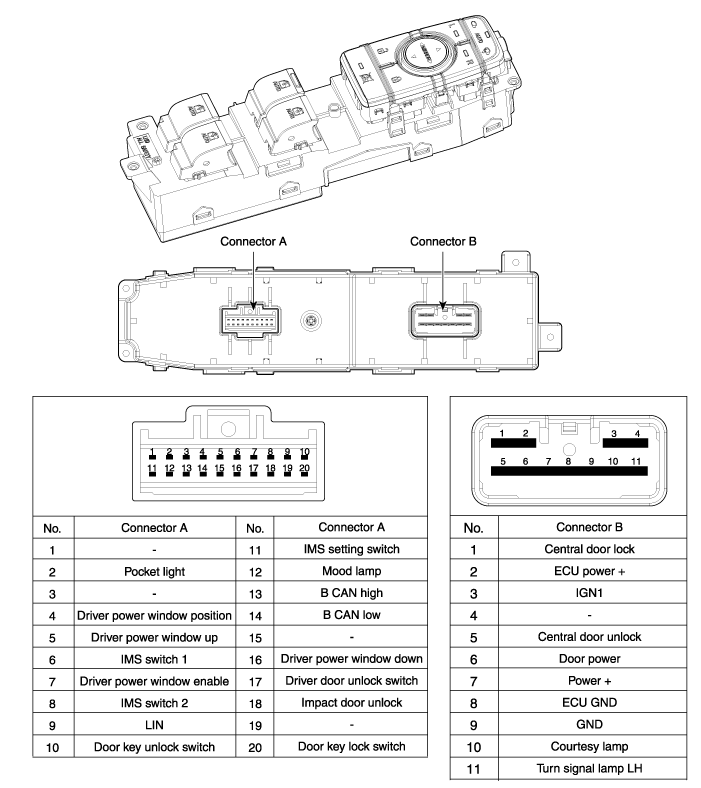

Переключатель стеклоподъемника водителя

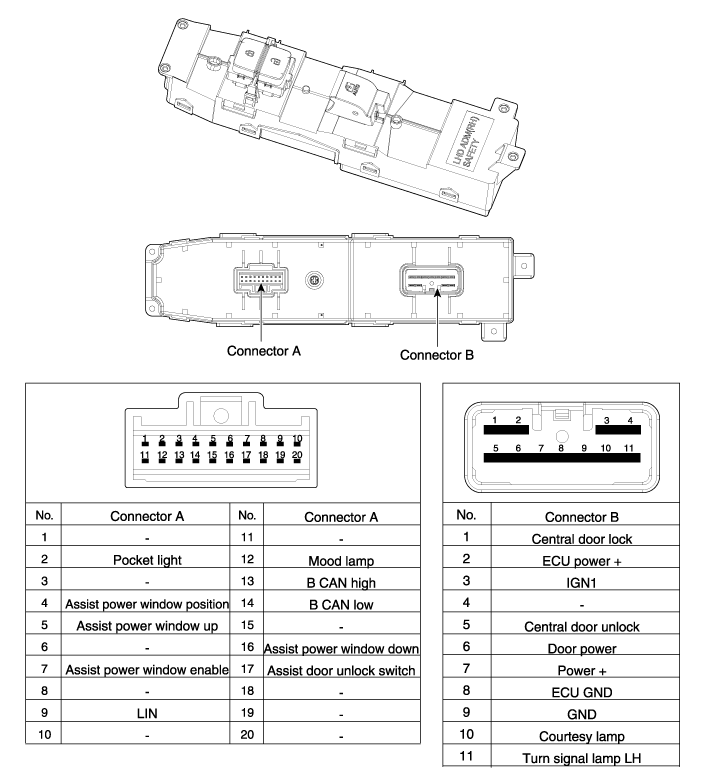

Вспомогательный переключатель стеклоподъемников

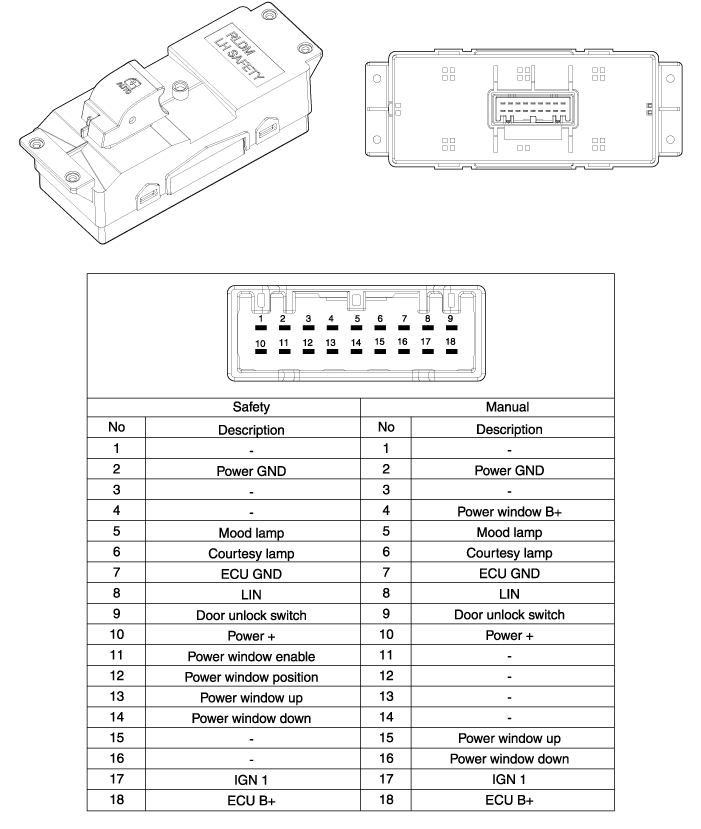

Переключатель заднего стеклоподъемника

Процедуры ремонта электродвигателя стеклоподъемника
осмотр • Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. • Соблюдайте осторожность при хранении и обращении во время разборки/сборки ...
Принципиальные схемы переключателей стеклоподъемников
Принципиальная электрическая схема Переключатель стеклоподъемника водителя Вспомогательный переключатель стеклоподъемников Переключатель заднего стеклоподъемника ...
