Процедуры ремонта переключателя стеклоподъемника

осмотр

Диагностика с помощью GDS

1. 1
   В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS).

   1. Самодиагностика: проверка неисправности и кодового номера (DTC)
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Проверка срабатывания: Проверка состояния работы системы
   4. Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3
   Выберите «Дверной модуль сиденья водителя или сиденья помощника (DDM/ADM)», чтобы проверить сиденье водителя или дверной модуль сиденья помощника (DDM/ADM).
4. 4

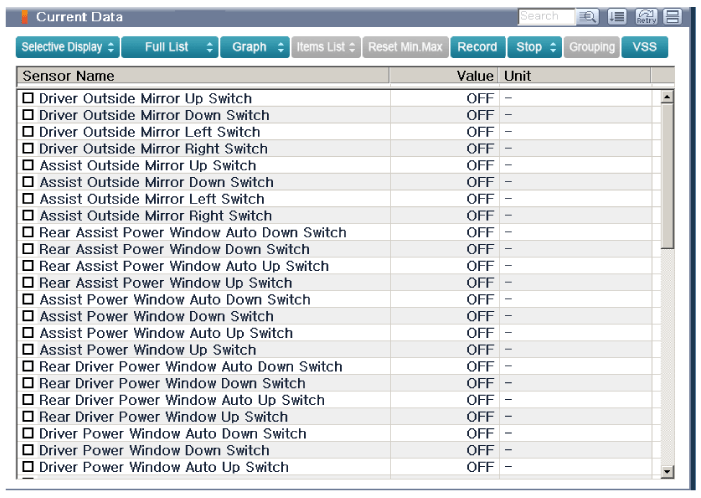

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).



5. 5

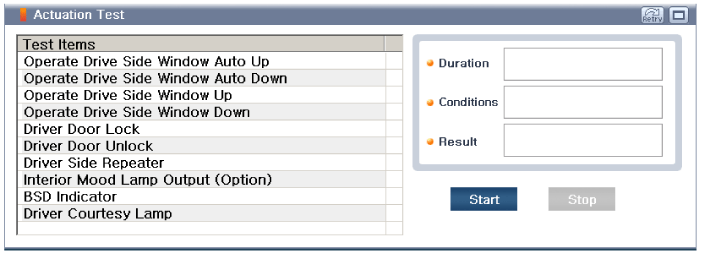

   Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».



Удаление

Переключатель стеклоподъемника водителя

Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом. Будьте осторожны с декоративной накладкой и верхней частью дверной обивки. гарнир из дерева (Настоящее дерево), потому что их можно поцарапать или выбрал. Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите панель обшивки передней двери.
3. 3
   Отсоедините разъем DDM (модуль двери водителя) (А) от жгута проводов.



4. 4
   Если накладка мешает процессу снятия, снимите накладку (А) после ослабления крепежных винтов.



5. 5
   Снимите DDM (модуль двери водителя) (A) после ослабления крепежных винтов.





Вспомогательный переключатель стеклоподъемников

Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом. Будьте осторожны с декоративной накладкой и верхней частью дверной обивки. гарнир из дерева (Настоящее дерево), потому что их можно поцарапать или выбрал. Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите панель обшивки передней двери.
3. 3
   Отсоедините разъем ADM (модуль вспомогательной двери) (A) от жгута проводов.



4. 4
   Снимите облицовку препятствия (А) после ослабления крепежных винтов.



5. 5
   Снимите ADM (модуль вспомогательной двери) (A) после ослабления крепежных винтов.





6. 6
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
7. 7
   Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)
8. 8
   Снимите узел переключателя электрического стеклоподъемника (А), предварительно ослабив крепежные винты.





Переключатель заднего стеклоподъемника

Монтаж

Переключатель стеклоподъемника водителя

1. 1
   Установите переключатель стеклоподъемника в сборе.
2. 2
   Установите обшивку передней двери после подключения разъема.
3. 3
   Установите переключатель стеклоподъемника в сборе.
4. 4
   Установите обшивку передней двери после подключения разъема.
5. 5
   Установите переключатель стеклоподъемника в сборе.
6. 6
   Установите обшивку задней двери после подключения разъема.

Вспомогательный переключатель стеклоподъемников Переключатель заднего стеклоподъемника
