Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

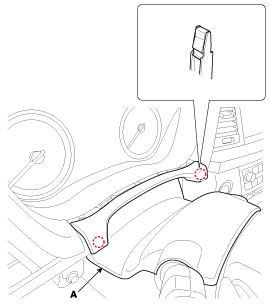

   Снимите верхние кожухи рулевой колонки (А). (См. Кузов — «Панель кожуха рулевой колонки»)



3. 3
   Отсоедините разъем многофункционального переключателя (А).



4. 4
   Снимите переключатель стеклоочистителей (А), нажав на стопорный штифт (В).

   При снятии только переключателя стеклоочистителя и омывателя разблокируйте замок переключателя стеклоочистителя, не снимая рулевое колесо.



5. 5
   Если необходимо снять узел многофункционального переключателя, снимите рулевое колесо. (См. Рулевое управление — «Руль»)
6. 6
   Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)



7. 7
   Ослабьте винты (2 шт.) на многофункциональном переключателе в сборе (A).



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину и рулевое колесо.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.

Осмотр (с GDS)

1. 1
   В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS). Диагностическая система (GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности и кодового номера (DTC)
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Проверка срабатывания: Проверка состояния работы системы
   4. Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.
2. 2
   Выберите «Модель автомобиля» и «Многофункциональный переключатель (MFSW)» для проверки, чтобы проверить автомобиль с помощью тестера.
3. 3

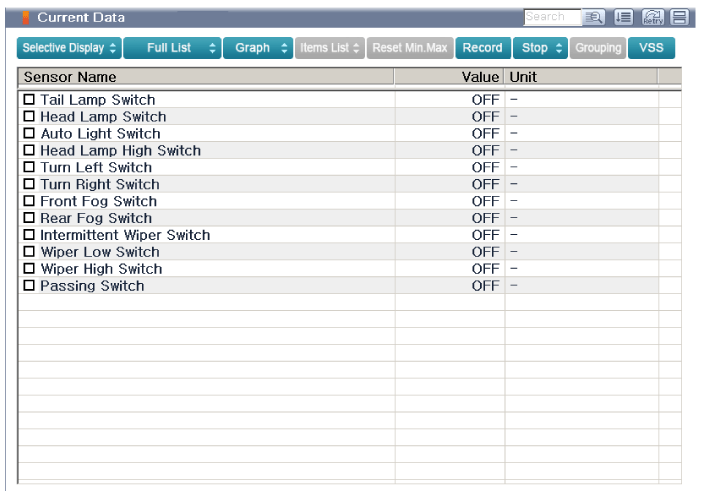

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.



4. 4

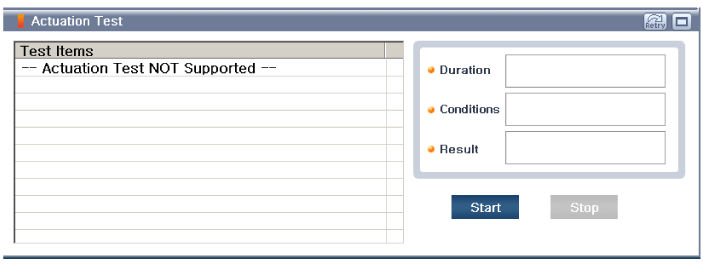

   Чтобы принудительно активировать входное значение проверяемого модуля, выберите опцию «Проверка активации».
